HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

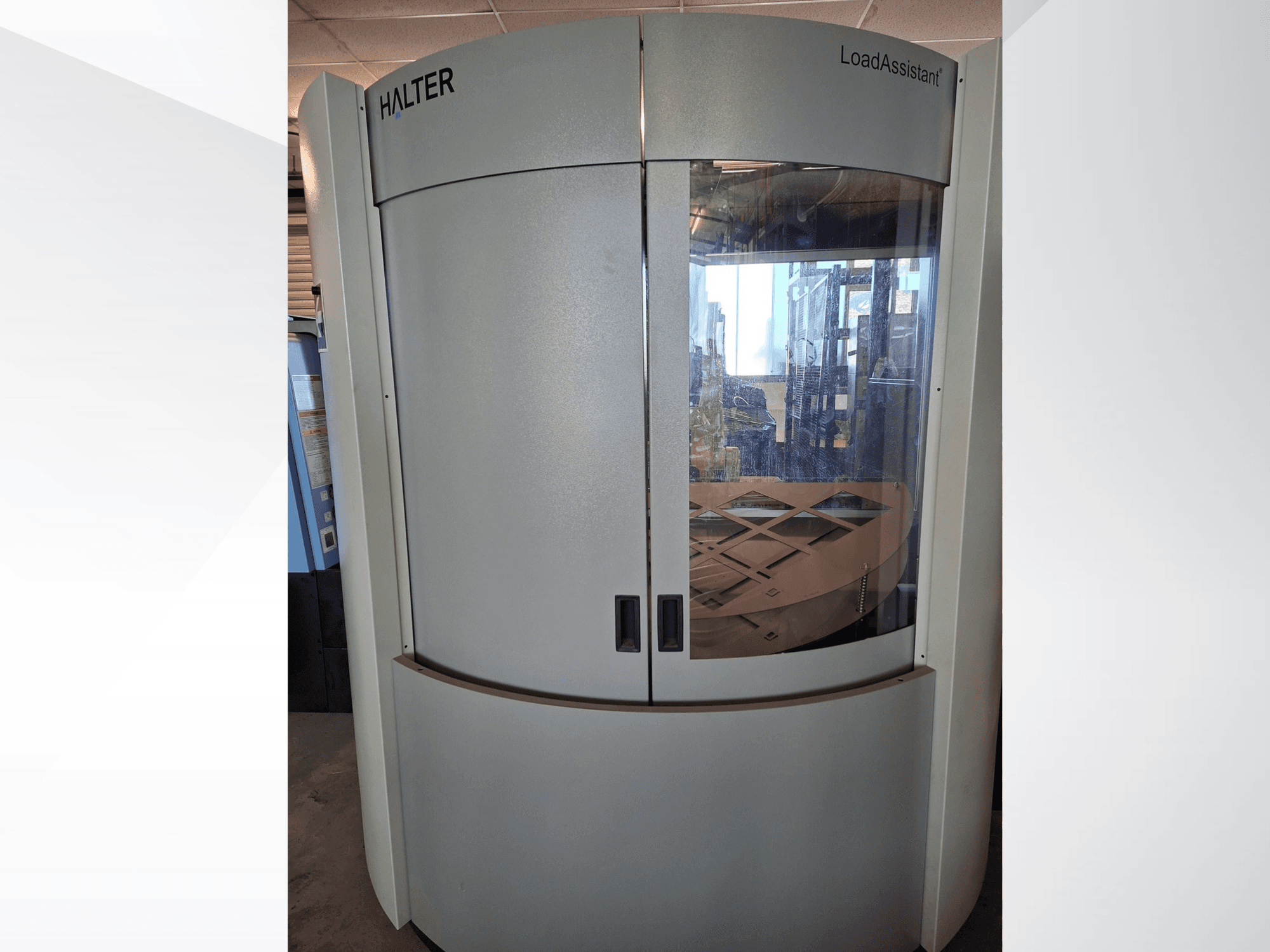

HALTER „LoadAssistant Universal Big 70“ (2022)

• Valdymo bloko gamintojas: HALTER

• Valdymo bloko modelis: SmartControl

• Liečiamasis ekranas: 21 colio

• Programavimas: Grafinis programavimas (12 žingsnių)

• CNC staklių skaičius: iki 4

• Roboto sąsaja: Standartinė sąsaja su CNC staklėmis

• Maitinimo įtampa: 400 V

• Maksimali srovė: 16 A / 32 A

• Reikalingas oro slėgis: 6,5 bar

• Ilgis: 2800 mm

• Plotis: 2250 mm

• Aukštis: 2900 mm

• Svoris: 2490 kg / 2800 kg

• Sukamasis pakrovimo stalas: Taip

• Maksimali pakrovimo stalo apkrova: 3000 kg

Apdorojamo ruošinio skersmuo:

• Apdorojamo ruošinio skersmuo: 10–300 mm

• Mažiausias ruošinio dydis (ilgis × plotis): 10 × 10 mm

• Maksimalūs ruošinio matmenys (ilgis × plotis): 300 × 300 mm

• Roboto keliamoji galia: 35 kg / 70 kg

• Maksimalus bendras svoris ant pakrovimo stalo: 3000 kg

• Maksimalus ruošinių skaičius (10–35 mm): 206

• Maksimalus ruošinių skaičius (23–55 mm): 112

• Maksimalus ruošinių skaičius (23–85 mm): 62

• Maksimalus ruošinių skaičius (23–115 mm): 46

• Maksimalus ruošinių skaičius (23–175 mm): 28

• Maksimalus ruošinių skaičius (23–195 mm): 24

• Maksimalus ruošinių skaičius (23–300 mm): 18

Velenų apkrovos galia:

• Detalės skersmuo: 10–40 mm / 10–80 mm

• Mažiausias ruošinio dydis (ilgis × plotis): 10 × 10 mm

• Maksimalus ruošinio dydis (ilgis × plotis): 40 × 40 mm / 80 × 80 mm

• Detalės ilgis: 300–600 mm

Įdiegtos papildomos funkcijos:

• Universali tekinimo griebtuvė „Big 70“

• Sukimo stotis

• Būsenos indikatorius

• Tinklinė plokštė 23–175 mm „Big“

• Mašinos sąsajos blokas

• Mašinos jungimo kabelių rinkinys

• Visos mašinos CE sertifikatas

Su „FANUC“ robotine ranka:

• Gamintojas: FANUC

• Modelis: M-710iC/70

• Roboto tipas: pramoninis robotas

• Ašių skaičius: 6

• Maksimali keliamoji galia: 70 kg
