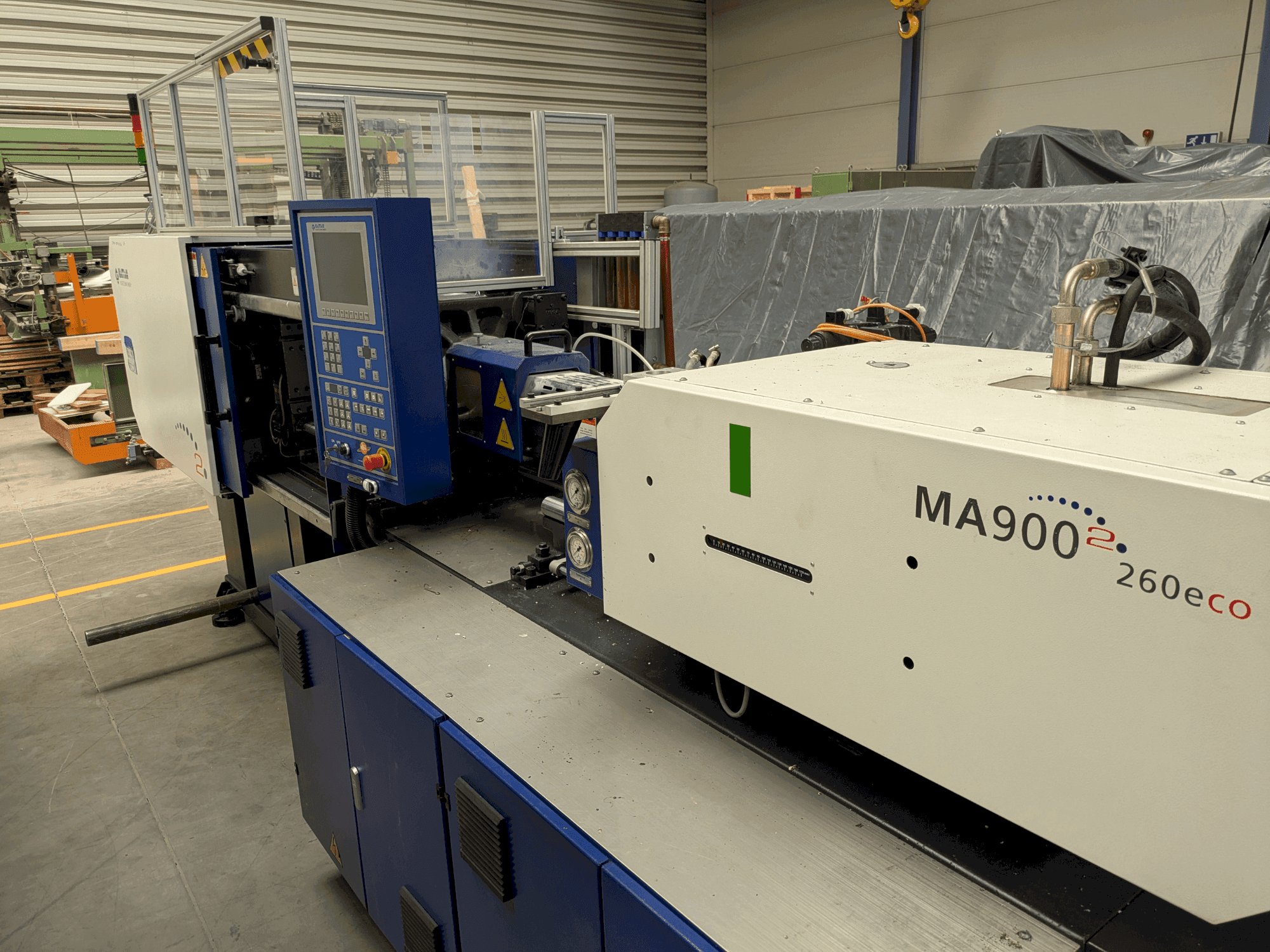

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Įpurškimo pajėgumas (PS): 139 g

Plastifikavimo našumas: 13,3 g/s

Šildymo galia: 7. 85 kw

Atstumas tarp rišamųjų strypų (hxv): 360 × 360 mm

Galimas štampų aukštis: 150-380 mm

Ežektorių skaičius: 5

Siurblio variklio galia: 11 kw

Mažiausias formos dydis (l × plotis): 250 × 250 mm

Reikiama įrengimo vieta: Aplink mašiną turi būti ne mažiau kaip 1 m atstumas, kad būtų galima ją eksploatuoti ir atlikti techninę priežiūrą

Mašinos pagrindo ir kilimėlio schema

Pamato tipas: Rekomenduojamas gelžbetoninis pagrindas.

Apkrovos laikomoji galia: Turi išlaikyti ≥ 3,5 t mašinos svorį.

Lygio tolerancija: Mašina turi būti sumontuota ant lygaus pagrindo (≤ 0,2 mm/m nuolydis).

Vibracijos slopinimas: Naudokite antivibracines trinkeles arba plienines plokštes po mašinos kojomis.

Kabelių ir elektros reikalavimai

Siurblio variklio galia: 11 kW

Šildymo galia: 7,85 kW

Bendra įrengtoji galia (apytiksliai): ~19 kW

Maitinimo šaltinis: 3 fazių, paprastai 400 V / 50 Hz (patikrinkite vietinę specifikaciją).

Rekomenduojamas automatinis jungiklis: ≥ 40 A (priklauso nuo vietinių standartų).

Įžeminimas: Būtinas patikimas įžeminimas (≤ 4 Ω varža).

Kabelio pakabinimo schema: Prieš prijungiant kabelius, mašina turi būti išlyginta.

Aušinimo ir hidrauliniai reikalavimai

Alyvos bako talpa: 190 l (naudokite rekomenduojamą hidraulinę alyvą ISO VG46).

Aušinimo vandens poreikis:

Hidraulinės alyvos aušintuvui

Formos aušinimo grandinėms (numatyti 4 × vandens kanalai)

Vandens kokybė: Švarus, nerūdijantis, filtruotas.

Vandens slėgis: 0,2-0,4 MPa

Aplinkos sąlygos

Aplinkos temperatūra: 5 - 40 °C

Santykinis oro drėgnumas: ≤ 90 % (nekondensuojantis)

Įrengimo vieta: Patalpos: patalpoje, be vibracijos ir dulkių
