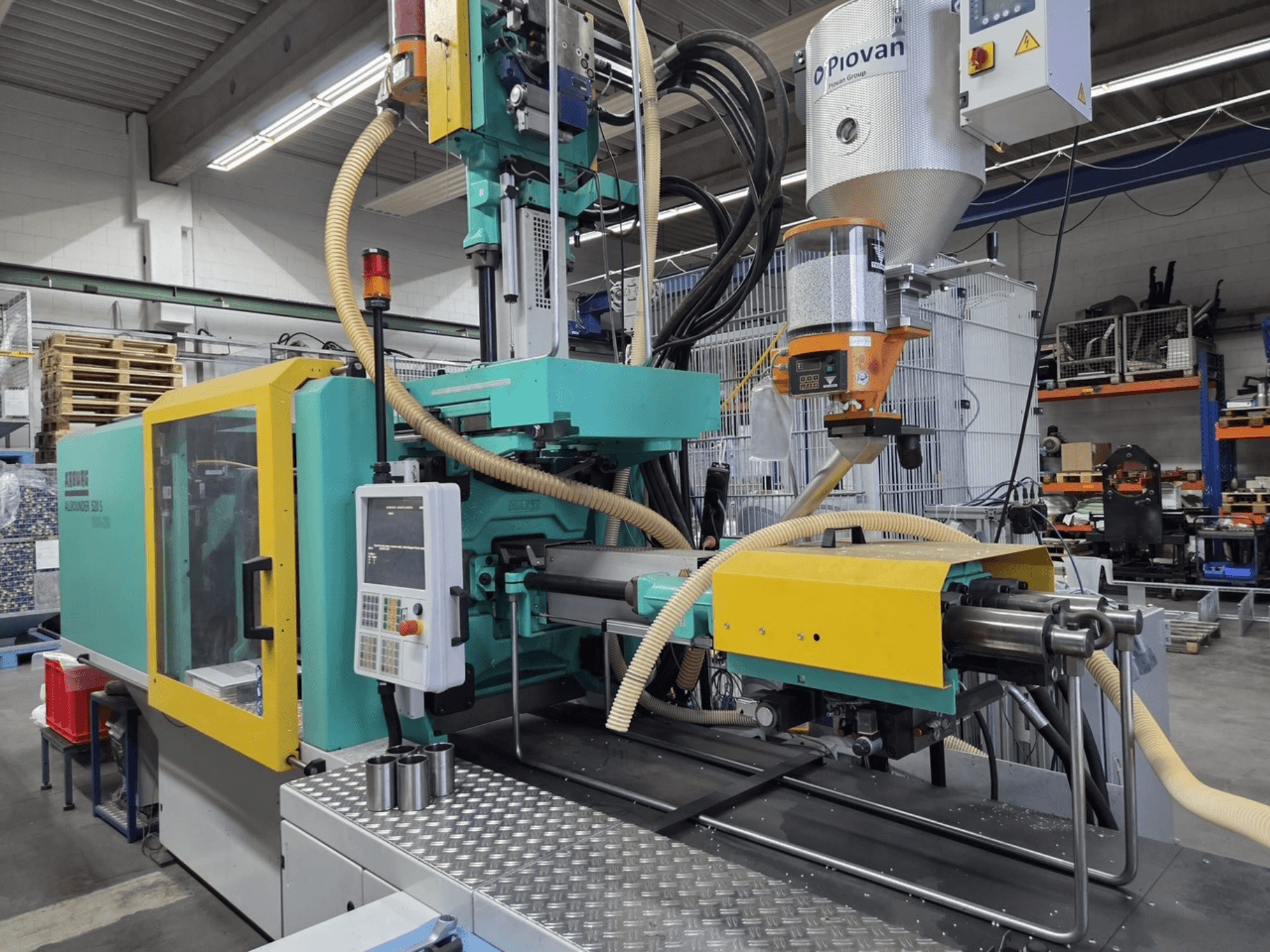

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Injekciniai įrenginiai ir plastifikavimas

  • 1-asis įpurškimo įrenginys:

    • 30 mm termoplastinis cilindras, labai atsparus nusidėvėjimui

    • Kontroliuojama purkštuko kontakto jėga, programuojama

    • aXw Control ScrewPilot

  • 2-asis įpurškimo įrenginys:

    • 2-asis įpurškimo blokas 290, vertikalus

    • Sukomplektuotas termoplastinis cilindras, 30 mm, labai atsparus dilimui

    • Atviras 30 mm purkštukas su antgaliu; išplėstinis purkštuko antgalis +20 mm; spindulys 15

    • Atviro antgalio šildymo juosta

    • Purkštuko kontakto jėgos valdymas, programuojamas

    • aXw Valdymas ScrewPilot

  • Standartinė sliekinė krumpliaratinė jungtis; jungties geometrija: dvipusė

  • Daugiakomponentis apdorojimas; dalijimo linijos nustatymas ant trumpų bėgių 2-ajam įpurškimo įrenginiui

  • Įpurškimo uždarymas su forma ("skraidantis įpurškimas")

• Pavaros, hidraulika ir aušinimas

  • Pavaros blokas su 30 kW varikliu

  • 65 l/min įkrovimo srautas

  • Slėgio akumuliatoriaus modulis, 64 l talpa (maks. 230 bar); akumuliatoriaus pavara

  • Nuolatinis alyvos aušinimas ir filtravimas; padidinta aušinimo galia

  • Valdomos mašinos aušinimo grandinės

• Užspaudimo sistema, ežektorius ir šerdies ištraukimas

  • Prispaudimo plokščių rinkinys; centrinis Ø 125 mm

  • Mažiausias montavimo aukštis 450 mm (ištemptas)

  • Ežektoriaus slėgio P/Q valdymas (reikia T2); ežektoriaus kryžius

  • Šerdies ištraukimo įtaisai:

    • šerdies ištraukimas 1 judesys vienu metu (valdomas P/Q, programuojamas)

    • Šerdies ištraukimas 2 vienu metu (valdomas P/Q, programuojamas)

    • Šerdies traukimas 3 vienu metu (valdomas P/Q, programuojamas)

    • Pneumatinis šerdies traukimo valdymas 4 su slėgio reduktoriumi

    • Elektrinis šerdies traukimo valdymas 1 (reikia VE 436/00)

• Įrankių pneumatinės ir hidraulinės jungtys

  • Elektrinė pneumatinė jungtis NVD 1 (įrankyje)

  • Pneumatinė elektros jungtis NVD 2 (įrankyje)

  • Elektrinė ir hidraulinė jungtis NVD 3 (įrankyje)

  • Elektrinė ir hidraulinė jungtis NVD 4 (įrankyje)

  • Išpūtimo įtaisas 1 su slėgio reduktoriumi; išpūtimo įtaiso 2 jungtis

• Aušinamojo vandens ir liejimo formų grandinės

  • Aušinamojo vandens (įleidimo) uždarymo vožtuvas; aušinamojo vandens (įleidimo 2) uždarymo vožtuvas

  • Aušinamojo vandens filtras 100 µm (įėjimas)

  • 3 aušinamojo vandens kontūrai į stacionarią liejimo formą; 3 aušinamojo vandens kontūrai į judančią liejimo formą

  • Pagrindinė 2-ojo aušinamojo vandens skirstytuvo įranga (rankinis) su 7 laisvais aušinimo kontūrais

• Valdymas ir elektra

  • Tiesioginis "Selogica" valdymas; technologijos lygis

  • Šildymo grandinių apsauga nuo saugiklių (1-6 su 16 A)

  • 15 elektrinių šildymo grandinių formų šildymui

  • Šildymo grandinių (karšto bėgio) stiprinimo funkcija

  • Viršutinė apsauga atidaryta, pakelta iki saugaus atstumo

  • Gedimų indikatorius su mirksinčia šviesa

  • Operatoriaus autorizacija lustine kortele (EUROMAP 65)

• Sąsajos ir jungtys

  • Konvejerio juostos sąsaja (mašinos pagrindas)

  • Paruošta šešių ašių robotui su SELOGICA sąsaja

  • Roboto sąsaja (EUROMAP 67), 50 kontaktų

  • Avarinio stabdymo sąsaja (24 kontaktų, 2 kanalų)

  • Pagrindinė elektrinių ašių valdymo įranga

  • Pagrindinio kompiuterio sąsaja OPC-UA

  • Temperatūros valdymo bloko sąsaja (20 mA); temperatūros valdymo kabelis HB-THERM

  • Serijinio spausdintuvo USB sąsaja; išorinė USB klaviatūros sąsaja

  • CompactFlash sąsaja duomenims saugoti

  • Spalvų maišymo įrenginio sąsaja (1-asis ir 2-asis įpurškimo įrenginys)

  • 1 CEE + 1 "Schuko" lizdas (papildomas)

  • 3 CEE + 3 Schuko lizdų juostelė (atskiras tiekimas)

  • Apsauginių vartų sąsaja (EUROMAP 73); apsauginių vartų blokavimo jungtis (EM73)

• Įrangos paketai

  • Įrankio temperatūros valdymas

  • Ašių stebėjimas

  • Įrankių judesiai

  • Įjungimas ir išjungimas

Papildoma įranga

• Į sąrašą nėra aiškiai nurodytų išorinių priedų.

• Mašinos paruošimas / sąsajos, prieinamos išorinei įrangai:

  • Šešių ašių robotas (SELOGICA prep, EUROMAP 67)

  • Konvejerio juostos sąsaja

  • Temperatūros valdymo bloko sąsaja (20 mA)

  • Spalvų maišymo įrenginio sąsaja (įskaitant 2-ąjį įpurškimo įrenginį)

  • Apsauginių vartų sąsaja (EUROMAP 73)
