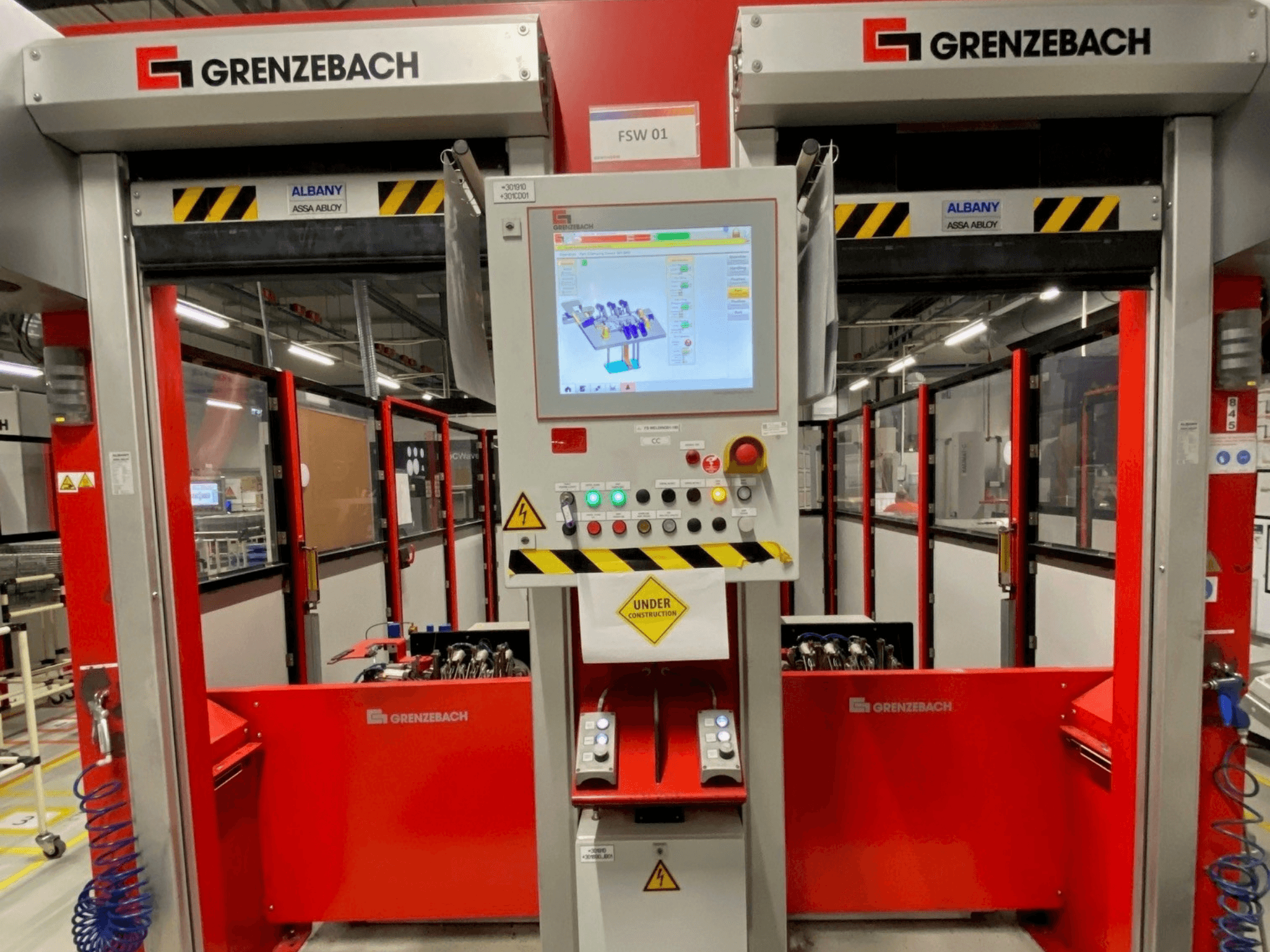

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Pozicijos pakartojamumas: ±0,08 mm

• Darbinio tūrio apimtis: 68 m³

• Montavimo padėtis: ant grindų

• Apsaugos klasė: IP65

• Vertikali proceso jėga: 8 000 N

• Horizontali proceso jėga: 8 000 N

• Valdiklis: KUKA KR C4

FSW velenas

• Gamintojas: MAG IAS

• Tipas: FSW2.2 / HSK63

• Įrankio laikiklis: HSK 63 A

• Maks. veleno sukimosi greitis: 10 000 aps/min

• Nominali veleno sukimosi greitis: apytikriai 3 900 aps/min

• Nominali sukimo jėga S1: 42 Nm

• Maks. sukimo momentas S6 40 %: 52 Nm

• Vardinė veleno galia S1: apytikriai 17 kW

• Variklio tipas: asinchroninis

• Variklio vardinė srovė: 33 A

• Aušinimas: vanduo/glikolis (maks. 5 bar)

• Velenėlis svoris: 90 kg

• Maks. veleno skersmuo: 300 mm

• Apytikslis veleno ilgis: 285 mm

• Guolio tipas: hibridinis

• Guolio skersmuo: 80 mm

Įrankio tvirtinimas

• Sistema: MAPAL KS 63-08

• Įtraukimo jėga: 18 kN

• Įrankio įtvirtinimas: Rankinis

• Veleno jėgos jutikliai: 3 × 120°

Detalės tvirtinimas / hidraulika

• Gamintojas: Römheld

• Hidraulinis agregatas: 8457-104

• Maks. darbinis slėgis: 200 bar

• Darbinio slėgio nustatymas: 150 bar

• Srautas: 2,0 l/min

• Bako talpa: 27 l

• Hidraulinė alyva: HLP 32

• Variklio galia: 0,75 kW

• Maitinimas: 400 V / 50 Hz

Elektros ir komunaliniai tinklai

• Darbinė įtampa: 400 V

• Dažnis: 50 Hz

• Valdymo įtampa: 24 V DC

• Energijos suvartojimas: apytikriai 28 kW

• Minimalus suspausto oro slėgis: 6 bar

• Suspausto oro suvartojimas: apie 4 m³/h

Papildoma įranga

• Roboto korpuso gaubtas: 301.910 + MCC01

• Apsauginės durys: „Assa Abloy Albany RP 300“ (EN 13241-1)

• Darbo zonos apsauga: šviesos užtvaros

• Hidraulinė fiksavimo sistema (Römheld HPU 8457-104)

• Velenų aušinimo įrenginys (vanduo/glikolis)

• „KUKA KR C4“ valdymo spintelė

• Rankinis valdymo pultas
