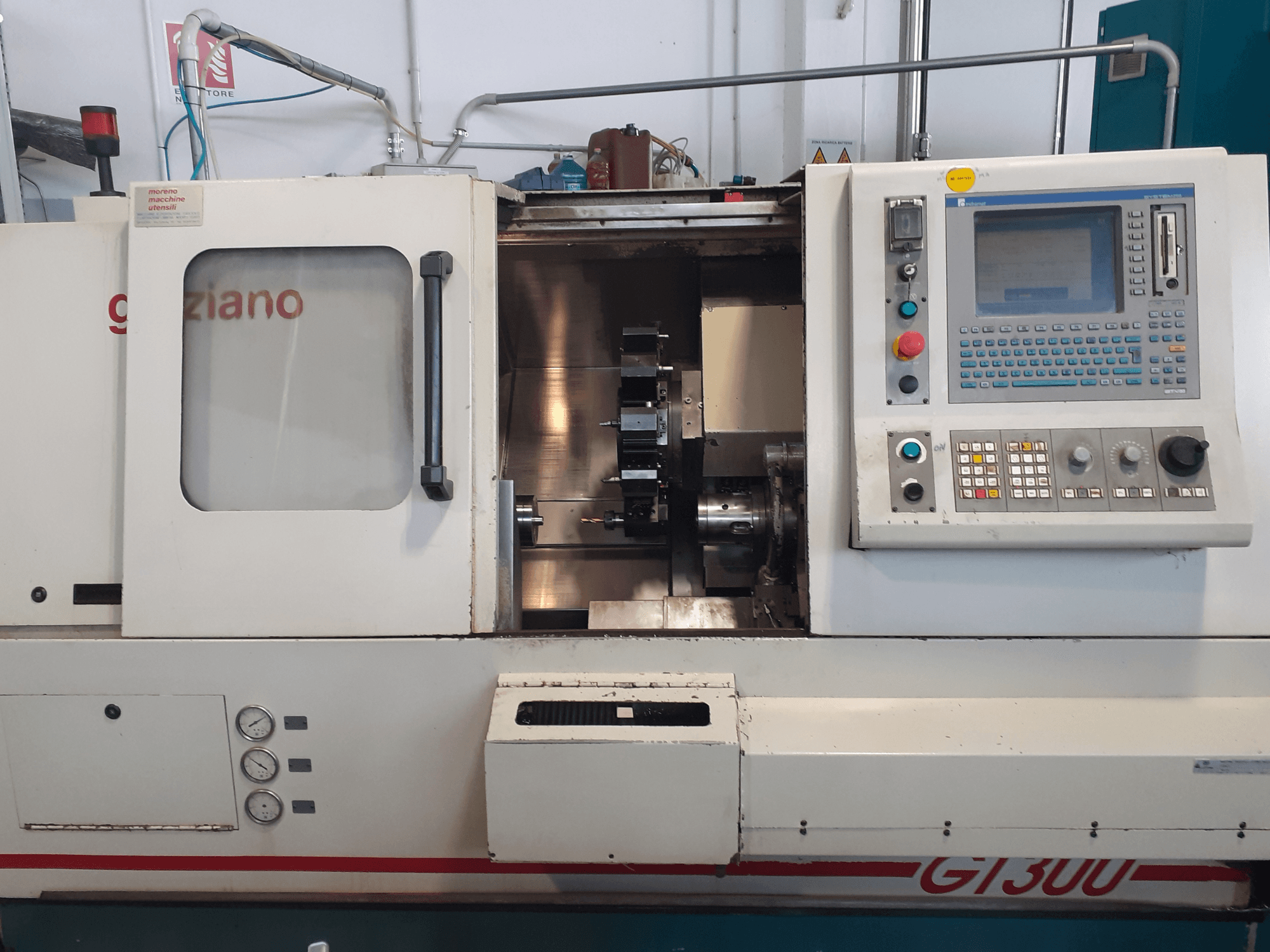

Graziano - GT 300IT-TUR-GRA-1998-00002

Pagrindinė konfigūracija

• Įrankių revolverinė galvutė: 12 pozicijų, VDI 30

• Valdymo blokas: MTC 200

Pagrindinis suklis

• Veleno galas: ASA 5"

• Maks. veleno sukimosi greitis: 5 000 aps/min (pasirenkamai 6 000 aps/min)

• Pastovios galios sūkių diapazonas: 800–6 000 aps/min

• Maks. veleno sukimo momentas: 114 Nm esant 800 aps/min / 130 Nm esant 1 000 aps/min

• Velenėlio galia: 10 kW nuolatinė / 14 kW periodinė

• Spindelio griebtuvo skersmuo: 175 mm

• Veleno skylės skersmuo: 66 mm

• Priekinio veleno guolio skersmuo: 100 mm

• Velenų guolių tepimas: tepalas

• Sukimosi greičio diapazonai: 1

• Pagalbinis velenas / priešingas velenas: nėra

Darbinis plotas / Galingumas

• Atstumas tarp centrų: 590 mm

• Centrų aukštis: 190 mm

• Sukimosis virš stovo: 330 mm

• Sukimosis virš slydimo: 260 mm

• Maks. tekinimo skersmuo: 230 mm

• Strypo skersmuo: 52 mm

• Z ašies eiga: 500 mm

• X ašies eiga: 160 mm

Rutuliniai sraigtai

• Z ašis: 32 × 10

• X ašis: 32 × 10

Pajudėjimas / Ašys

• Z ašies greitasis poslinkis: 30 m/min

• X ašies greitasis poslinkis: 30 m/min

• C1 ašies greitasis judėjimas: 100°/min

• C1 ašies sukimo momentas: 130 Nm

• Z ašies trauka: 4 500 N (reguliuojama CNC)

• X ašies trauka: 4 500 N (reguliuojama per CNC)

• Ašių skaičius: 2 (pasirenkamai – 3)

Matavimo sistema

• Z ašis: Absoliutus sukimosi kodavimo įrenginys (pasirenkamas linijinis)

• X ašis: optinė skalė

• Linijinių ašių X/Z skiriamoji geba: 0,001 mm

• C ašies skiriamoji geba: 0,001° (pasirenkama)

Įrankių revolveris / Varomi įrankiai

• Varomieji įrankiai: Taip

• Revolveris: „Sauter“ tipo 0.5.450.216

• Įrankių pozicijos: 12

• Įrankio sąsaja: VDI 30

• Įrankio kotelio skerspjūvis: 20 × 20 mm

• Varomojo įrankio greitis: 4 000 aps/min

• Varomojo įrankio galia: 4 kW

• Varomojo įrankio sukimo momentas: 20 Nm

Elektros įranga

• Įtampa: 400 V ±10 %

• Dažnis: 50/60 Hz ±1 %

• Prijungtoji galia: 24 kVA

• 400 V linijos apsauginės saugikliai: 50 A

• 400 V linijos automatinis jungiklis: 39 A

• Prijungimo kabelio skerspjūvis: 4 × 10 mm²

Hidraulinis agregatas

• Maks. darbinis slėgis: 45 bar

• Bako talpa: 40 L

• Siurblio srautas: 14 L/min

Ašių tepimo blokas

• Bako talpa: 2,7 l

Aušinimo sistema

• Bako talpa: apie 240 l

• Siurblio srautas: 30 l/min

• Srautas į įrankį: 14,5 l/min

• Slėgis: 5 bar

Galvutės aušinimo bakas

• Talpa: 10 l (su šilumokaičiu)

Valdymo blokas

• Valdymas: MTC 200
