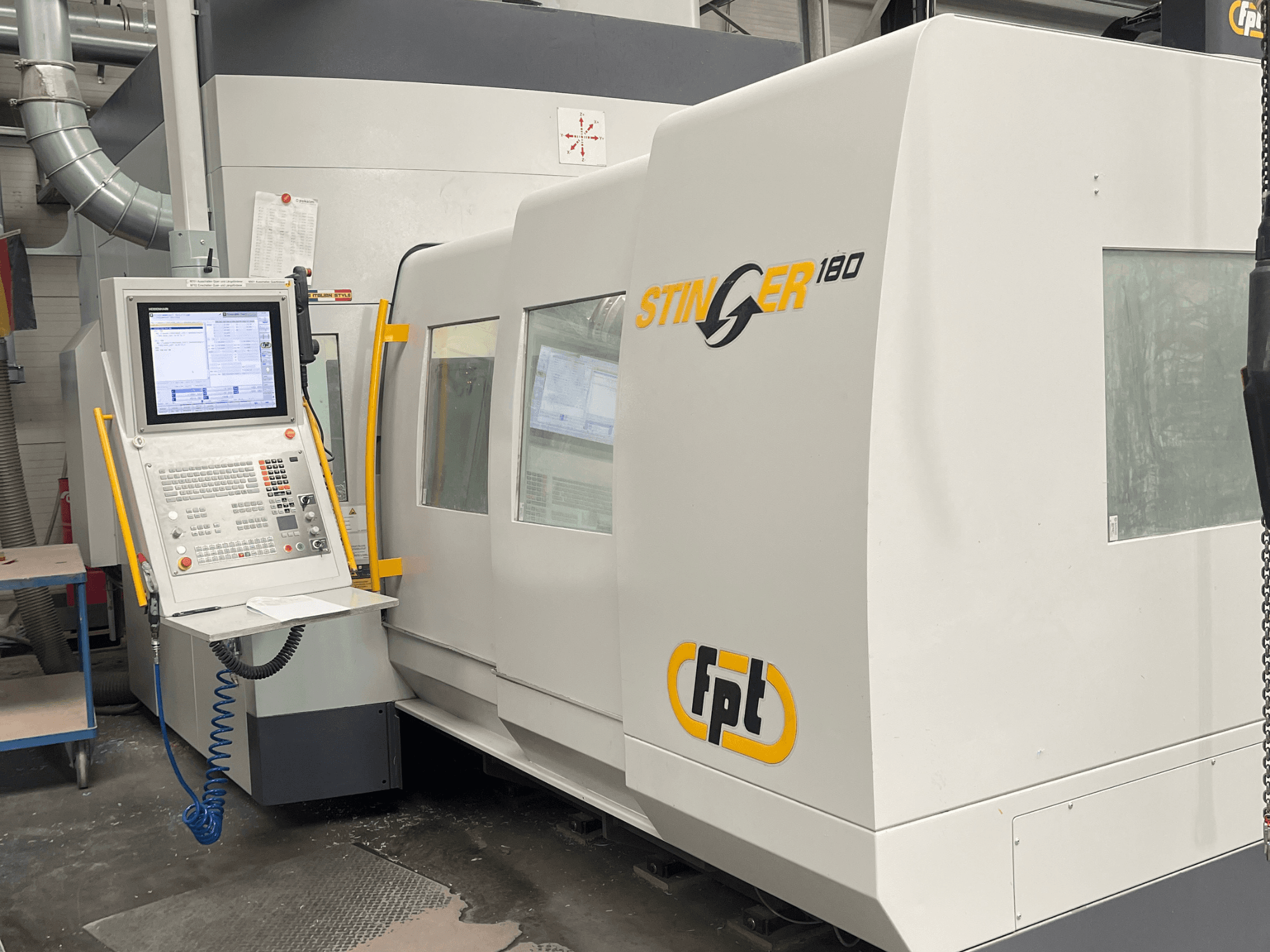

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Maks. interpolacinės ašies greitis: 35 m/min

- Įrengtoji galia: 65 kVA

- Reikalinga srovė: 93 A

- Pneumatinės sistemos oro srautas: 400 Nl/min

- Pneumatinės sistemos darbinis slėgis: 6 bar

- Sukamojo stalo ilgis: 1200 mm

- Sukamojo stalo plotis: 1000 mm

- Stalo apkrovos talpa: 3000 kg (centriškai ir tolygiai paskirstyta)

- Atstumas nuo stalo paviršiaus iki vertikalaus veleno priekinio krašto: 105–905 mm

- Maks. horizontalusis tarpas: 1430 mm

- Aukštis nuo grindų iki stalo paviršiaus: 800 mm

- Stalo T-formos grioveliai: 9 T-formos grioveliai (vidurinis griovelis 18 mm H7, kiti 18 mm H11, tarpas 100 mm)

- Stalo padėties nustatymo skiriamoji geba: 0,0001°

- Stalo greitasis sukimosi greitis: 7200 °/min (20 aps/min)

- Stalo fiksavimo sukimo momentas: 7500 Nm

- Stalo padėties nustatymo tikslumas P: 8 sek.

- Stalo pakartojamumo tikslumas Ps: 4 sek.

- CNC valdymo blokas: HEIDENHAIN TNC 640 (19 colių TFT spalvotas plokščiasis ekranas, 4 GB RAM, 32 GB SSD, sąsajos: 1x RS-232-C, 2x Ethernet, 5x USB)

- Nešiojamas rankinis ratas: HEIDENHAIN HR520

- Veleno / galvutės tipas: automatinė universali galvutė su 0,001° indeksavimu, tiesioginės pavaros variklis, aušinama skysčiu

- Velenėlio kūgis: HSK-A63 DIN 69893

- Veleno sukimosi greitis: iki 18 000 aps/min

- Veleno galia (S1/S6): 22 / 33 kW

- Velenelio sukimo momentas (S1/S6): 84 / 128 Nm

- Galvutės A ašies pasukimo kampas: +/- 185°

- Galvutės A ašies maksimalus greitis: 30 apsisukimų per minutę

- Galvutės A ašies fiksavimo sukimo momentas: 1 400 Nm

- Galvutės A ašies didžiausias galimas sukimo momentas: 410 Nm (302 ft lb)

- Stalo ašies didžiausias galimas sukimo momentas: 2500 Nm (1844 ft lb)

- Įrankių keitiklis: grandininis įrankių keitiklis, 60 įrankių, VERT padėtis

- Maksimalus įrankio ilgis: 300 / 350 mm

- Maksimalus įrankio skersmuo: 75 mm

- Maksimalus įrankio svoris: 10 kg

- Lazerinis jutiklis: „RENISHAW“ lazerinio jutiklio programinė įranga (maksimalus įrankio skersmuo – 180 mm)

- Detalės matavimo zondas: RENISHAW RMP40M radijo zondas su LP2 (100 mm ilgio, 6 mm skersmens zondo adata) ir RMI-Q imtuvu

- Aušinimo sistema: vidinis (30 bar, 10 l/min) ir išorinis (30 bar, 40 l/min) aušinimo skysčio tiekimas, 800 l talpos bakas, 80/60 mikronų filtrai

- Vidinis oro tiekimas: didelio greičio vidinis suslėgtas oras per suklį (iki 24 000 aps/min)

- Šlako konvejeris: 2 įmontuoti sraigtiniai konvejeriai su iškrovimu į dešinę

- Vibracijos jutiklis: SRV susidūrimo ir vibracijos perkrovos nustatymo jutiklis
