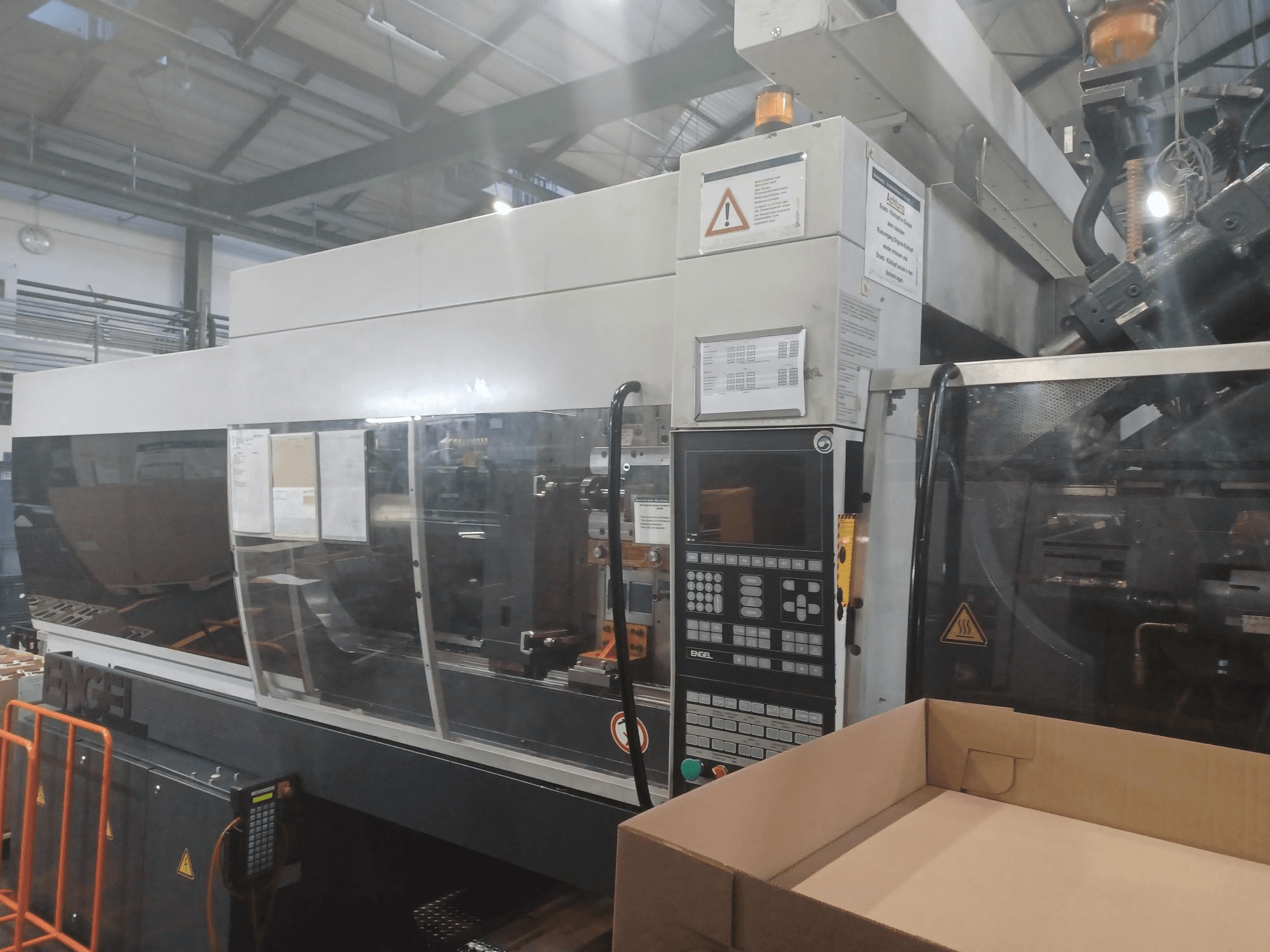

Engel - ES650H/200W-200HL-2FDE-INJ-ENG-2004-00006

• Konfigūracija: 2K (dviejų komponentų liejimo mašina)

• Užspaudimo įtaisas:

  • Plokštės matmenys (H x V): 920 x 760 mm

  • Formos montavimo aukštis (min.): 500 (mm)

  • Atidarymo eiga: 1: 750 mm

  • Didžiausia dienos šviesa (atstumas tarp plokščių): 1150 mm

  • Didžiausias formos svoris: 3000 kg (1500 kg kiekvienai pusei)

  • Išstūmimo eiga: 150 mm

  • Išstūmimo jėga: 80 kN

  • Šerdies traukos: 3 (išmetimo pusėje)

  • Centravimo žiedo skersmuo (išmetimo pusėje): Ektoriaus skersmuo (mm): 200 mm

• 1 įpurškimo įrenginys (pirminis - 650H):

  • Sraigto skersmuo: 40 mm

  • Įpurškimo slėgis: 1946 bar

  • Išpurškimo tūris (išpurškiamas): 251 cm3

  • Šūvio masė (PS): 1,5 ml: 216 g

  • Sraigto greitis: 290 aps/min.

  • L/D santykis: 20

  • Purkštuko spindulys: 15 mm

• 2 įpurškimo įrenginys (antrinis - 200 W):

  • Sraigto skersmuo: 25 mm

  • Įpurškimo slėgis: 2089 bar

  • Išpurškiamas tūris (išpurškiamas): 69 cm3

  • Šūvio svoris (PS): 1,5 ml: 60 g

  • Sraigto greitis: 480 aps/min.

  • L/D santykis: 24

• Sąsajos / valdymas: Spausdintuvo sąsaja; galimas proceso valdymas

Papildoma įranga

• Robotų sistema: ERC 23/1-E linijinis robotas

  • X ašies eiga: Eiga: 500 mm

  • Y ašies eiga: 500 mm: Eiga: 1000 mm

  • Z ašies eiga: 1000 mm: 1600 mm.

• Karšto bėgio valdymas: 16 zonų
