Engel - Victory 200/90 tech + Viper 6 RC300DE-INJ-ENG-2015-00007

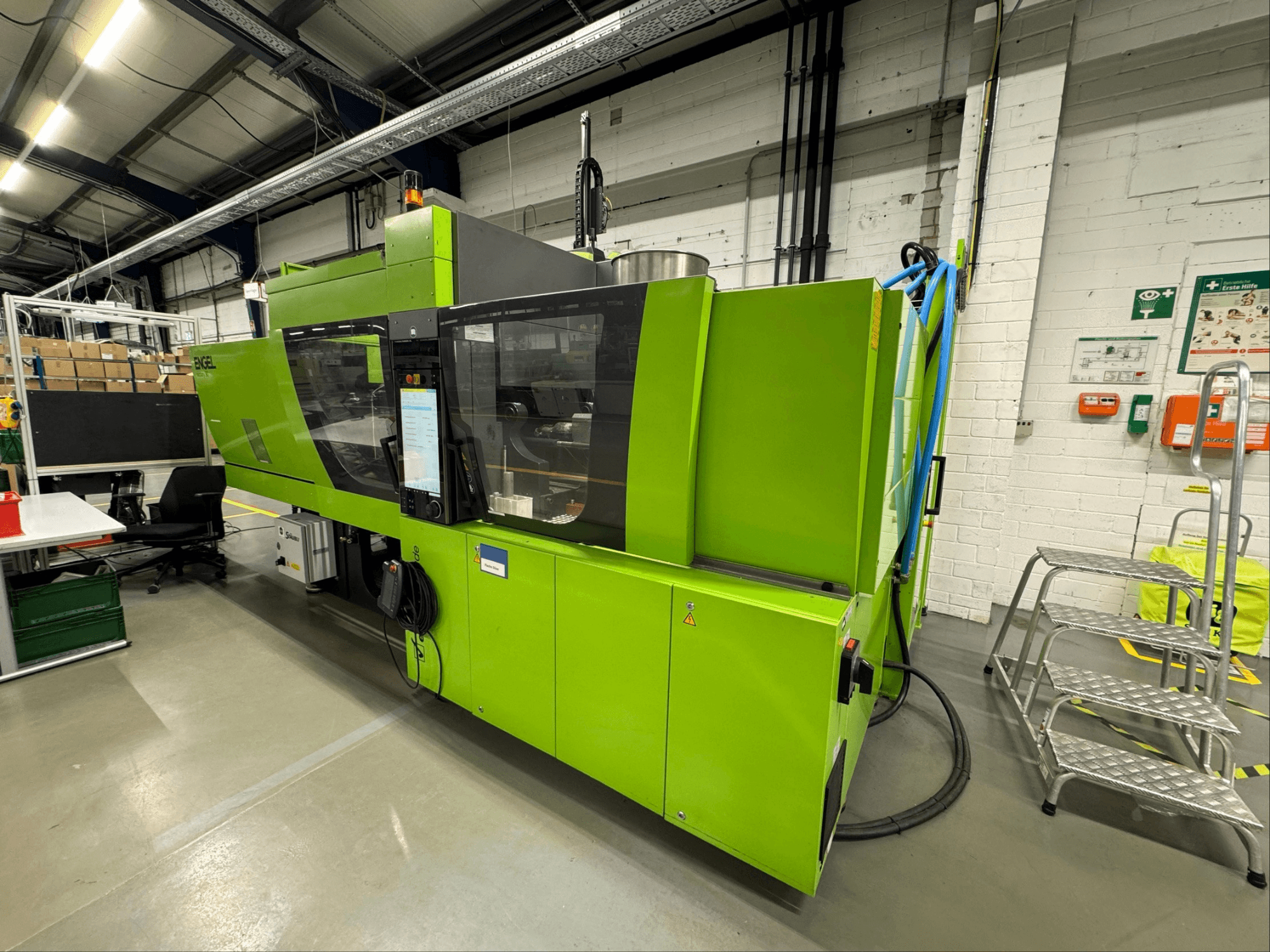

ENGEL Victory 200/90 tech

- Spaudimo jėga: 90 tonų

- Įpurškimo agregato dydis: 200

- Bendras mašinos darbo laikas: 15 903 val.

- Eksploatacijos valandos automatiniame režime (robotas): 12 086 val.

- Fiksavimo plokštės konstrukcija: standartinė plokštė be traukiamųjų strypų pagal EUROMAP

- Centravimo skersmuo: 125 mm (pagal EUROMAP standartą)

- Magnetinė fiksavimo sistema: „Stäubli“ magnetinė fiksavimo plokštė

- Išstūmimo sistema: centrinis išstūmėjas su saugos sąsaja

- Šildymo sistema: 230 V keraminės cilindro šildymo juostos

ENGEL Viper 6 RC300

- Maksimalus manipuliavimo svoris (našumas): 5 kg

- Roboto ašių eiga:

X ašies eiga: 400 mm

Y eiga (viena): 1 000 mm

Z ašies eiga: 2 360 mm

C ašis: kompaktiška pneumatinė sukamoji ašis, pasukimo kampas 0–90°, sukimo momentas 6 Nm

- Mažiausias padėjimo aukštis: 1 450 mm (nesusukto C ašies centras, be griebtuvo galvutės ir detalės)

- Maks. vertikalus detalės / griebtuvo galvutės dydis (TV): 200 mm

- Maksimalus bendras sistemos aukštis: 4 100 mm (krovimo įranga ir staklės, įskaitant staklių atramas)

- Detalės padėjimo pusė: mašinos galinė pusė

- Įėjimo judesys: vertikalus
