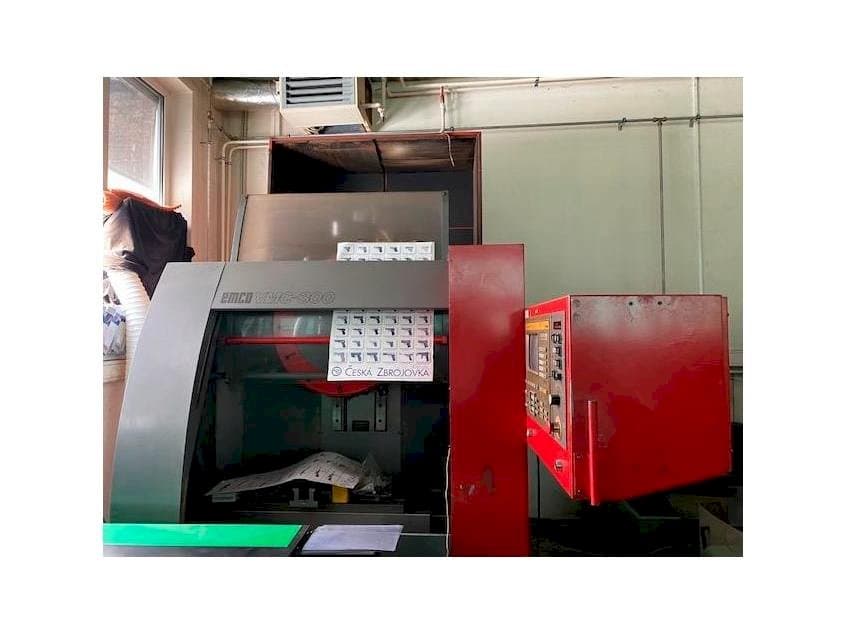

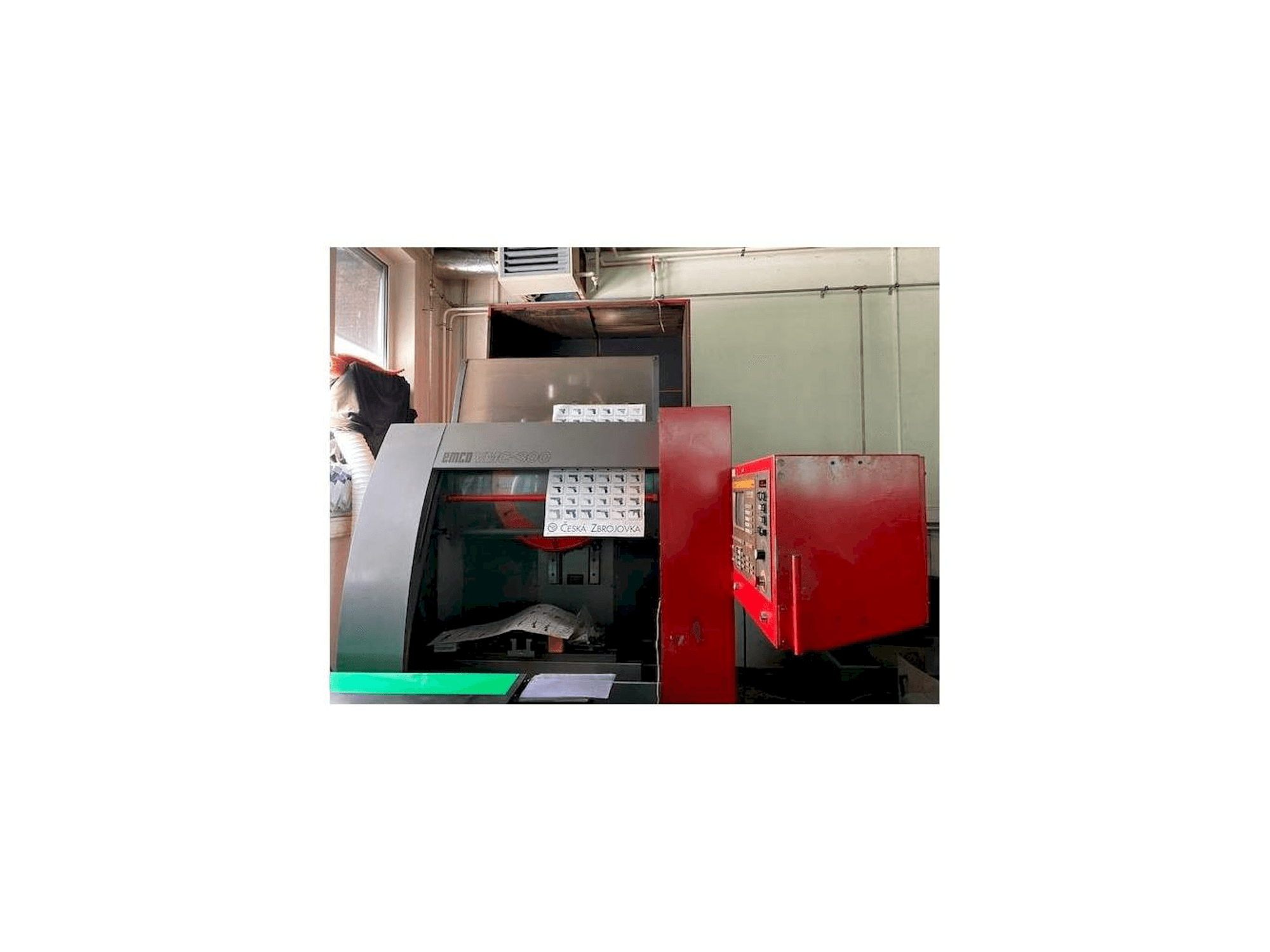

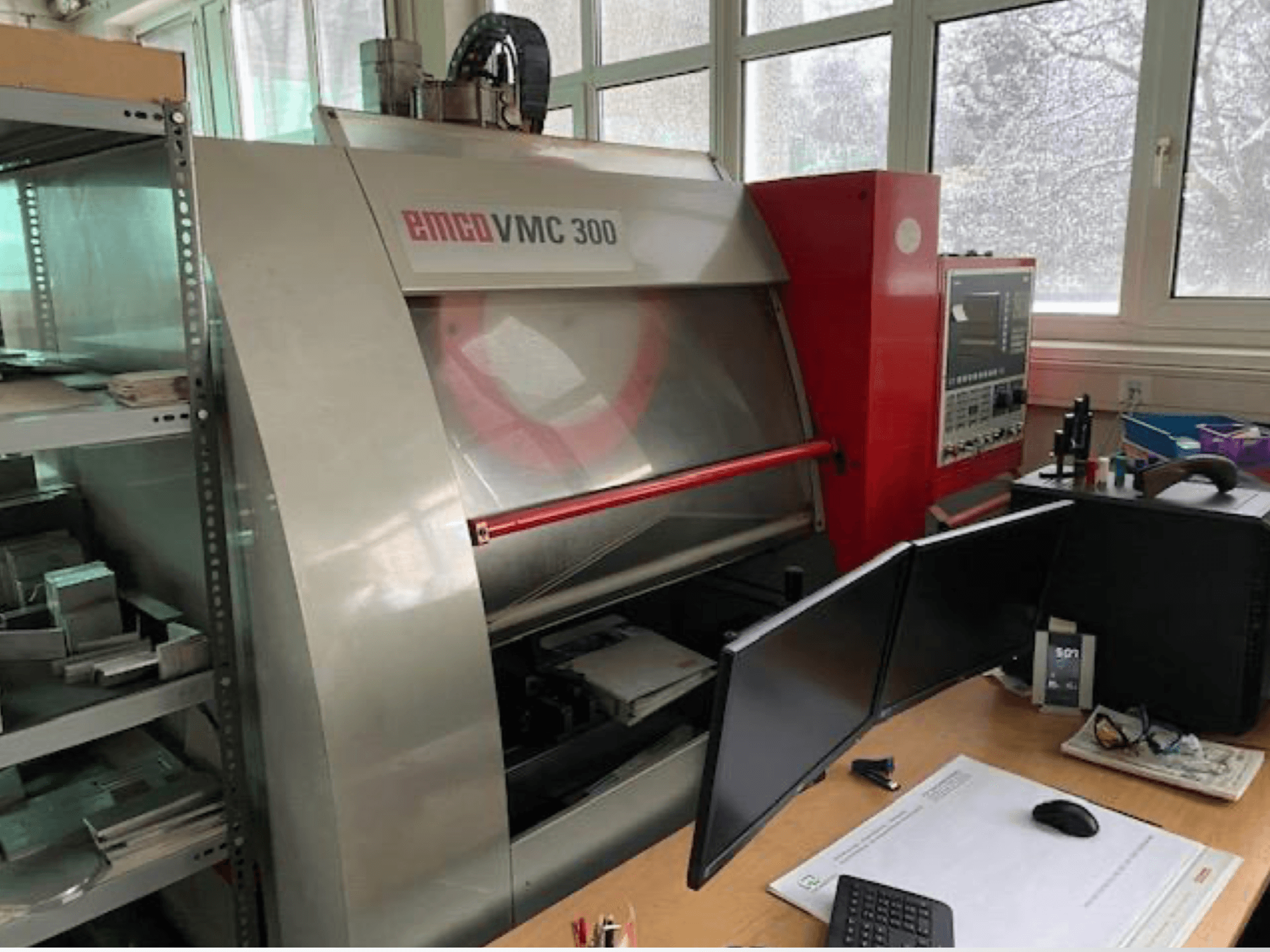

EMCO - VMC 300AT-MIL-EMC-2003-00001

• Yra 2 vienetai (vienas naujesnis, kitas senesnis) su skirtingų gamintojų valdymo sistemomis

• Atstumas nuo suklio galo iki stalo: 210–450 mm

• T-formos griovelių skaičius: 3

• T-formos griovelių plotis: 14 mm

• T-formos griovelių tarpas: 100 mm

• Spindulio guolio skersmuo: Ø60 mm

• Guolio tipas: kampinio sąlyčio rutulinis guolis

• Įrankio kūgis: SK40 (DIN 69871 / ISO 7388-I)

• Traukimo kaištis: M16 (DIN 69872 / ISO 7388-II)

• Automatinis įrankio fiksavimas

• Įrankio fiksavimo jėga: 6 000 N

• Velenio išsikišimas: 330 mm

• Velenų variklio galia: 9 / 11 kW (100 % / 60 % darbo ciklas)

• Pasirenkamas veleno sukimosi greitis: 0 – 8 000 aps/min

• Maksimalus sukimo momentas: 100 Nm (5 000 aps/min) / 78 Nm (pasirinkus 8 000 aps/min variantą)

• Triukšmo lygis: 72 dB(A) esant 5 000 aps/min

• Frezavimo našumas pliene (16MnCr5 – 790 N/mm²): 220 cm³/min

• Maksimalus gręžimo našumas pliene: Ø25 mm

• Maksimalus sriegimo našumas pliene: M20

• Kintamosios srovės servovarikliai su rutuliniais sraigtais

• Pajudėjimo greitis (X/Y/Z): 0,01 – 12 000 mm/min

• Greitasis poslinkis (X/Y/Z): 12 m/min

• Pajėga X/Y kryptimis: 6 000 N

• Pajėga Z ašyje: 8 800 N

• Skiriamoji geba: 0,001 mm

• Įrankių laikiklis: būgninio tipo su krypties logika

• Automatinis įrankių keitiklis

• Maksimalus bendras įrankių svoris dėžutėje: 36 kg

• Maksimalus įrankio skersmuo: 100 mm

• Maksimalus įrankio ilgis: 220 mm

• Įrankio keitimo laikas: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s

• Laikas nuo vieno drožlių pašalinimo iki kito (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s

• Aušinimo skysčio bako talpa: 100 L

• Aušinimo skysčio siurblio srautas: 10 L/min

• Maksimalus aušinimo skysčio slėgis: 3,7 bar

• Aušinimo skysčio tiekimas: 4 išoriniai purkštukai

• Automatinė centrinė kreipiamųjų bėgių ir rutulinių sraigtų velenų tepimo sistema

• Pagrindinio veleno guoliai, tepti tepalais

• Maitinimas: 3/PE ~ 400 V / 50–60 Hz

• Maksimalūs įtampos svyravimai: +5 % / -10 %

• Prijungtoji apkrova: 15 kVA

• Nominali srovė: 22 A

• Maksimali srovė: 25 A

• Pagrindinė saugiklio vertė: 35 A (lėtai veikiantis)

• Reikalinga trumpojo jungimo galia: 1600 kVA

• Pneumatinės sistemos slėgis: 5–10 bar

• Minimalus oro srautas: 750 L/min

• Vidutinis oro suvartojimas: 180 L/min

Papildoma įranga

• Automatinis 12 pozicijų įrankių keitiklis

• Automatinė centrinė tepimo sistema

• Aušinimo sistema su 4 išoriniais purkštukais

• Automatinė įrankių fiksavimo sistema

• SK40 suklio sąsaja

Staklių privalumai:

• Patikimas 12 pozicijų automatinis įrankių keitiklis

• Integruota automatinė kreipiamųjų bėgių ir rutulinių sraigtų velenų tepimo sistema
