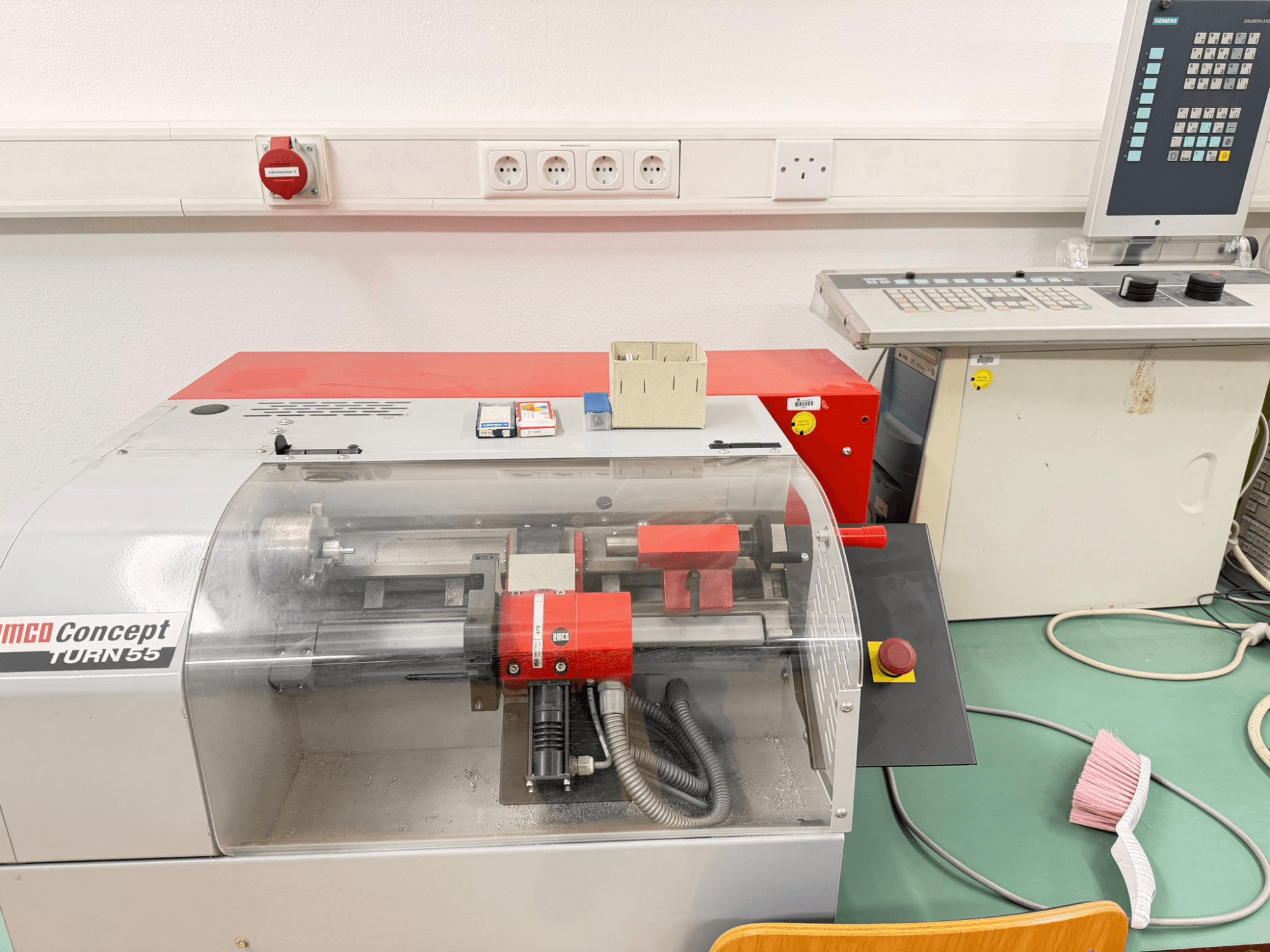

EMCO - Concept Turn 55DE-TUR-EMC-2006-00003

Darbo sritis

• Pasukama virš lovos: 130 mm

• Pasukimas virš skersinio slenksčio: 60 mm.

• Didžiausias pasukimo skersmuo: 52 mm

• Didžiausias detalės ilgis: 215 mm

Suklys / darbinis laikiklis

• Suklio jungtis: standartinė gamyklinė

• Suklio anga: 16 mm

• Laikiklio skersmuo: 74 mm

• Pro skylę griebtuve: 15 mm

• Automatinio griebtuvo skersmuo: 76 mm

• Mechaninės greičio pakopos: 2

• Didžiausias sukimo momentas: 14 Nm

Įrankiai

• Įrankių bokštelio padėtys: 8

• Įrankių laikikliai (vidiniai / išoriniai): 4/4

• Įrankių koto dydis: 12 x 12 mm

• Sriegimo strypo skersmuo: 10 mm

Pastūmos / pavaros / tikslumas

• Padavimo pavaros: 3 fazių žingsniniai varikliai; skiriamoji geba 0,0005 mm

• Greita X/Z eiga: 2 m/min

• Darbinė pastūma X/Z: 0-2 m/min

• Padavimo jėga X/Z: 1000 N

• Padėties sklaida X: 0,008 mm

• Padėties sklaida Z: 0,008 mm

Galinis staklis

• Plunksnos eiga: 35 mm

• Plunksnos skersmuo: 22 mm

• Kūgis: MK1

• Automatinė galinio pjovimo staklių frezavimo eiga: 15 mm Automatinis laikiklio keitimo mechanizmas

Tepimas

• Kreipiančiosios: alyva

• Kiti tepimo taškai: tepalas

Pneumatika

• Tiekimo slėgis: 6 bar

• Prijungimas: Prijungimas: 10 mm

Elektra

• Maitinimo šaltinis: 115/230 V

• Įtampos nuokrypis: +5/-10 %

• Dažnis: 50/60 Hz

• Prijungta apkrova: 0,85 kVA

• Maksimalus saugiklis: 12 A

Matmenys / svoris / triukšmas

• Ašies aukštis virš grindų: 320 mm

• Pėdsakų plotas: 840 x 695 mm

• Garso slėgio lygis: 65 dB(A)

Nedidelė mašinos komponentų korozija (būdinga panašioms mašinoms)

4+4 stočių įrankių bokštelis

Galinė stakta MK1, įskaitant plunksną ir centrinį tašką

Sumontuotas 3 žandikaulių griebtuvas, papildomų žandikaulių rinkinių nėra

Galimi spaustuvai, bet nėra spaustuvinio griebtuvo

Nėra gręžtuvo griebtuvo (MK1) ir gręžimo antgalių

Galimi paveikslėliuose pavaizduoti įrankiai

Pridedamas 5,5 mm šarnyrinis raktas

"Siemens Sinumerik 810/840D" tekinimo / frezavimo valdymas (kompiuteris ir kompaktinis diskas)

Pridėtas licencijos raktas, tikėtina, kad gali būti perduodamas

Pridedamas naudojimo vadovas ir mašinos dokumentacija

Pridėtos duomenų laikmenos
