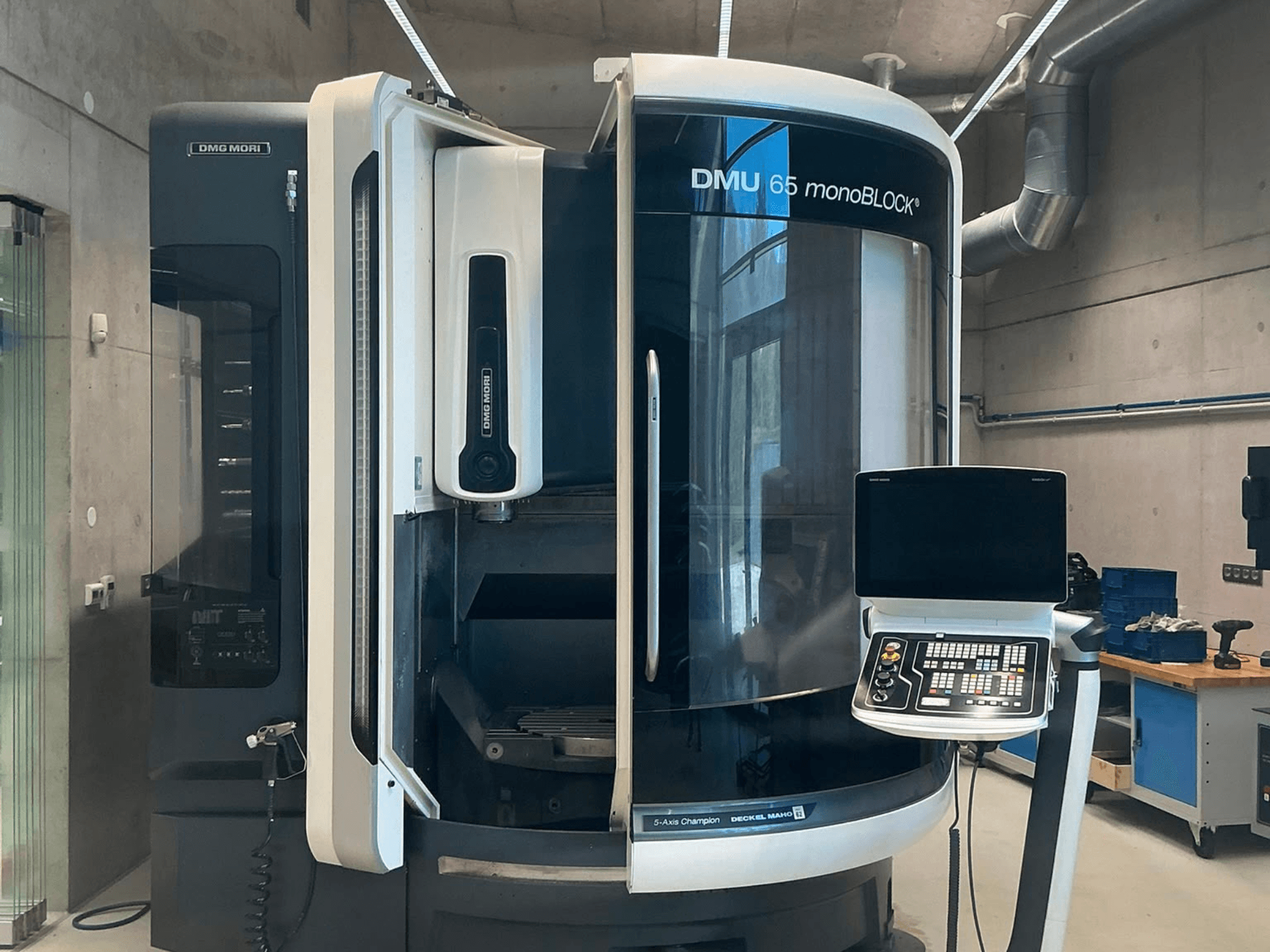

DMG MORI - DMU 65 monoBLOCKCZ-MIL-DMG-2016-00002

• Velenas: galia 21 kW (40 % ED) / 16 kW (100 % ED); sukimo momentas 111 Nm (40 % ED); tvirtinimo kaištis pagal DIN 69872

• Stalas: sukamasis stalas (C ašis) Ø650 mm, integruotas į tvirtą stalą 800 x 650 mm

• Pasukimo/pasukimo ašys: A ašis +120° / -120° nuo 0°; C ašis 360°; A ašies sukimo momentas/fiksavimas 3 400 Nm (100 % ED); A ašies hidraulinio fiksavimo sukimo momentas 6 200 Nm; C ašies sukimo momentas/fiksavimas 2 000 Nm (100 % ED)

• Pajudėjimas / greitasis: Greitasis perėjimas X/Y/Z 40 m/min; maks. pajudėjimo greitis X/Y/Z 40 000 mm/min; maks. pajudėjimo jėga X 7 kN, Y 13 kN, Z 10 kN (visos 100 % ED)

• Vadovavimo bėgiai: ritininiai linijiniai bėgiai visose linijinėse ašyse

• Matavimo sistema: Tiesioginė, absoliuti, 0,001 mm skiriamoji geba, magnetinė (skirta „Siemens“)

• Valdymas: „CELOS“ su „Siemens 840D sl Operate“, 21,5 colių „ERGOline“ daugiafunkciniu jutikliniu ekranu

• Įrankių keitiklis/magazinas: automatinis su dvigubu griebtuvu (vertikalus); 30 pozicijų HSK-A 63 grandininis magazinas

• Aušinimo skysčio / drožlių standartas: Drožlių dėžė su integruotu 500 L rezervuaru; standartinis drožlių tvarkymas per drožlių dėžę

• Būklė: Puiki; tik 1 963 suklio valandos (staklės buvo naudojamos tik prototipų gamybai)

Papildoma įranga

• Gamybos paketas (P-K0398): Šlako konvejeris su aušinimo skysčio rezervuaru, popierinis juostinis filtras, vidinis aušinimo skysčio tiekimas per suklį (IKZ) 40 bar / 23 l/min, išorinis aušinimo skysčio tiekimas 4 bar / 40 l/min, durelių praplovimas

• Įrankio sąsaja (P-M0039): Įrankio kūgio pritaikymas HSK-A63 (DIN 69893)

• Metalo drožlių plovimo pistoletas (P-G0004): 2 bar / 40 l/min

• Matavimo zondas (P-K0263): „Heidenhain TS 649“ infraraudonųjų spindulių liečiamasis zondas

• Įrankio matavimo sistema (P-K0405): „Blum“ lazeris vertikaliam įrankio ilgio ir skersmens matavimui

• Kinematikos papildoma funkcija (P-K0224): „3D quickSET“ įrankių rinkinys, skirtas 4/5 ašių konfigūracijos tikrinimui ir koregavimui

• Darbinis režimas 4 (P-H0038): Rankinis įsikišimas į darbo zoną atidarytomis durimis kontroliuojamo proceso metu

• Elektroninis rankinis reguliatorius (P-H0109): „Siemens 840D“

• Į komplektą įeina įrankiai
