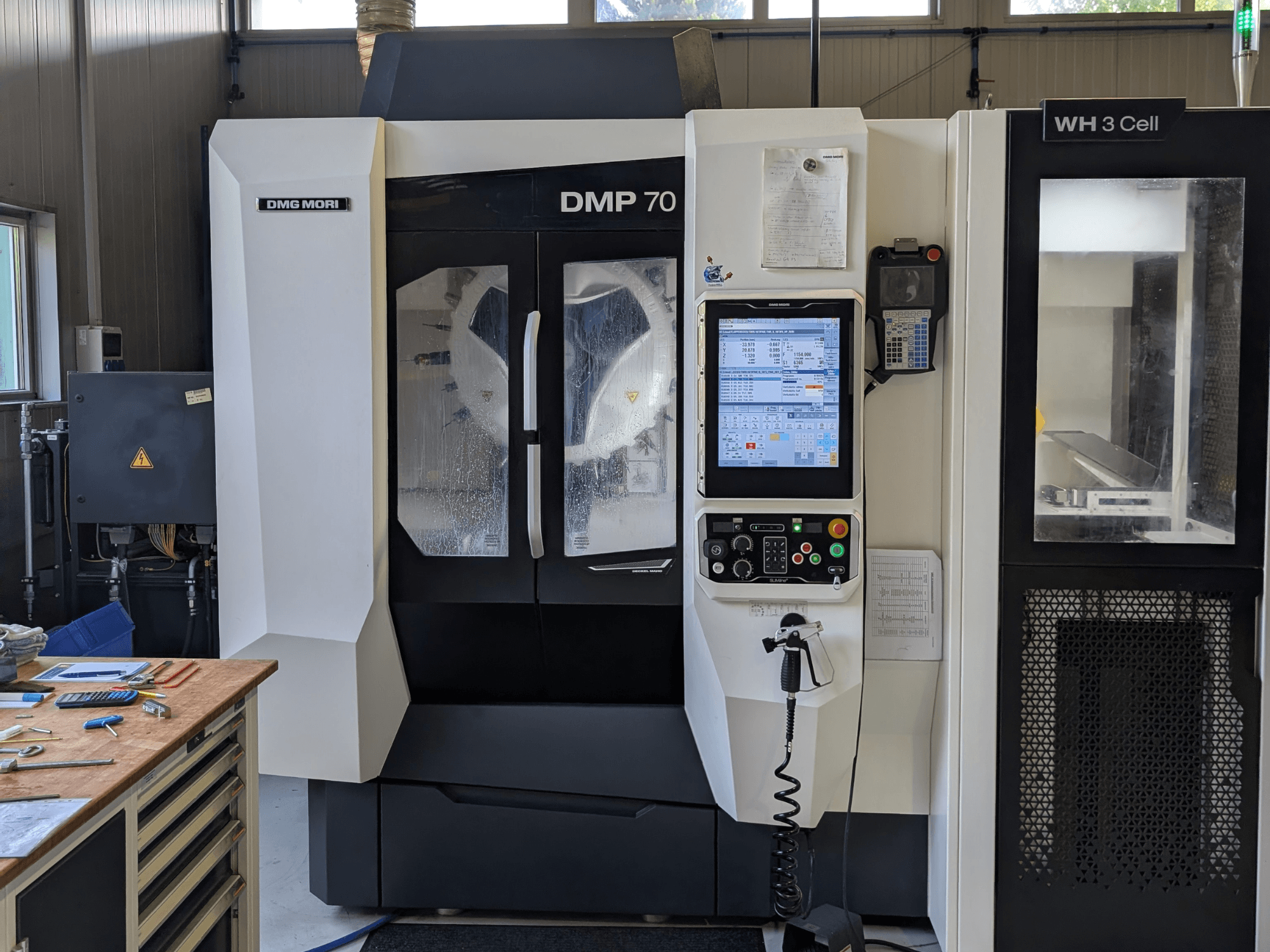

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Faza: L1/L2/L3/N/PE

- Galingumo suvartojimas: 30 kVA

- Maksimali srovė (A In max): 43,5 A

- Nominali srovė: 50 A

- Trumpojo jungimo srovė (V max): 5 kA / 440 V max.

- Įtampa: 400 V ±10 %

- Dažnis: 50 Hz

- Valdymo įtampa (kintamoji srovė): 230 V

- Valdymo įtampa (DC): 24 V

- Valdymas: „3D Control Siemens 840D SL Operate“

- Įrankio kūgis: BBT30

- Darbinis stalas: integruotas NC sukamasis pakreipiamas stalas, 5 ašių sinchroninis veikimas

- A ašies pasukimo diapazonas: -120° / +100°

- C ašies veikimas: nepertraukiamas (begalinis)

- Maksimali apkrova C ašyje: 100 kg

- Stalo skersmuo C ašyje: Ø290 mm

- Pavaros: sukimo momento pavaros su tiesioginiu kelio matavimu A ir C ašyse

- Programinės įrangos paketai: „Sinumerik MDynamics“ 5 ašių, 3D duomenų modelis simuliacijai

- Stalo papildomos galimybės: pneumatinė fiksavimo sistema (1 kontūras)

- Aušinimo skysčio ir drožlių tvarkymas: drožlių konvejeris, gamybinis juostinis filtras su 40 bar vidiniu aušinimo skysčio tiekimu (IKZ), oro pūtimas per suklio centrą, išorinis oro pūtimas, alyvos ir emulsijos rūko atskyrimo sistema

- Matavimas ir stebėjimas: „RENISHAW“ 3D liečiamojo zondo rinkinys, įrankio lūžio stebėjimas ir matavimas staklyse, paruošimas „3D quickSET“ sistemai

- Bendrosios parinktys: 3-iasis darbo režimas, atitiktis CE reikalavimams

- Automatizavimo sąsaja: automatizavimo sąsaja išorinei automatizavimo sistemai dešinėje pusėje

- Automatizavimo sistema: DMG MORI WH 3 Cell

- Roboto ranka: „Fanuc LR Mate 200iD/7L“ geltonas 6 ašių robotas

- Roboto griebtuvas: dvigubas griebtuvas PGN64

- Automatizavimo komponentai: 10 DMG stalčių, NIO išmetimo latakas, išlyginimo stotis, matavimo stalčius, žaliavų įdėjimo sistema, griebtuvų rinkinys, priedai

- Staklių darbo valandos (pagal valdymo ekraną): Staklių darbo laikas: 22 918:34 val.; Programos vykdymo laikas: 20 920:40 val.; Veleno darbo laikas: 18 815:51 val.
