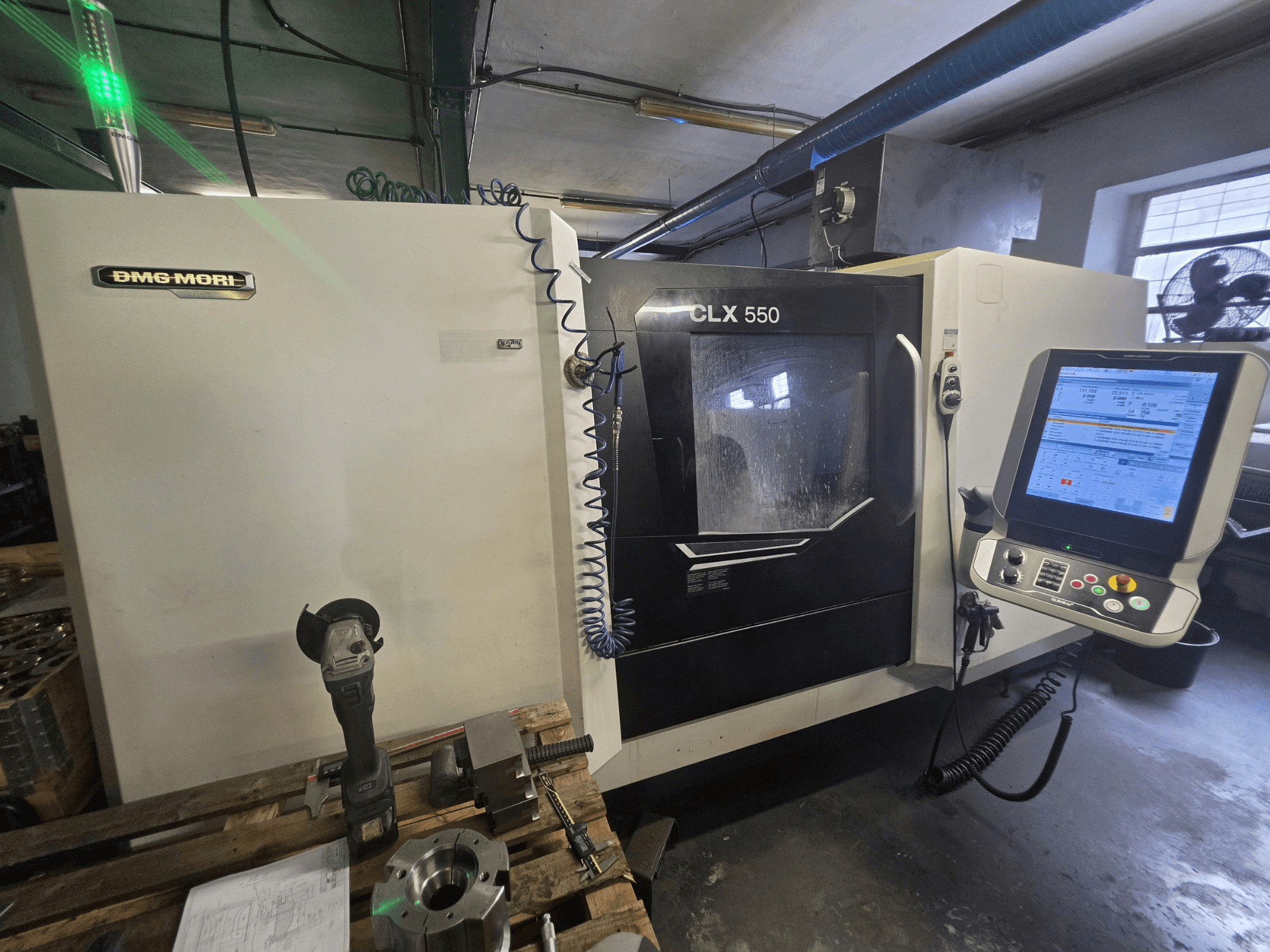

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Valdymo pultas: DMG MORI SLIMline Multi-Touch, 19 colių jutiklinis ekranas

• Ašys: 3 (X, Z, C); nėra Y ašies; nėra priešingos veleno ašies

• Verpstės darbo valandos: apie 3613 val.

Darbinis pajėgumas ir ašys

• Maksimalus tekinimo skersmuo: 480 mm

• Maksimalus tekinimo ilgis: 1 240 mm

• Sukimosis per staklės lovį: 700 mm

• Sukimosis per skersinį staliuką: 500 mm

• Greitasis poslinkis X/Z: 30 m/min

• C ašis: pagrindinis suklis C

Pagrindinis suklis ir griebtuvas

• Spindulio galas: A2-8

• Strypo skersmuo: 102 mm (patobulintas pagrindinis suklis)

• Spindulio galia: 33 kW esant 40 % nuolatinės srovės / 22 kW nuolatinė

• Spindulio sukimo momentas: 630 Nm esant 40 % DC / 420 Nm nuolatinis

• Spindelio griebtuvas: SMW BH-D 320 / A2-8, D103 mm (kaip nurodyta)

• Funkcija: diferencinis fiksavimo slėgis

Revolverinė galvutė ir varomieji įrankiai

• Revolverinė galvutė: 12 pozicijų VDI40 su 6 papildomomis BT stotelėmis

• Varomieji įrankiai: iki 4 000 aps/min

• Varomųjų įrankių galia/sukimo momentas: 5,44 kW esant 40 % DC; 20 Nm esant 40 % DC

Užpakalinė galvutė

• Eiga: 1 200 mm

• Centrinis kūgis: MT5

• Maksimali trauka: 12 kN

Įranga ir papildomos galimybės (staklės)

• Įrengimo paketas

• Tropinio klimato paketas

• 12 bar aušinimo skysčio tiekimas

• Rankinis darbo zonos plovimo pistoletas

• Programinė įranga, leidžianti keisti suklio greitį

• DMG MORI „IoTconnector“

• Skaitmeninės gamybos paketas

Konstrukcija

• Pasvirusi ketaus staklės lova

• Linijinės kreipiamosios, 45 mm pločio

Papildoma įranga

• Mechaninis alyvos garų ištraukimo įrenginys, 1 100 m³/h

• Įrankiai:

  • 12 įrankių laikiklių rinkinys

  • 6 gręžimo įrankių laikiklių rinkinys

  • ALGra varomųjų įrankių laikiklių rinkinys
