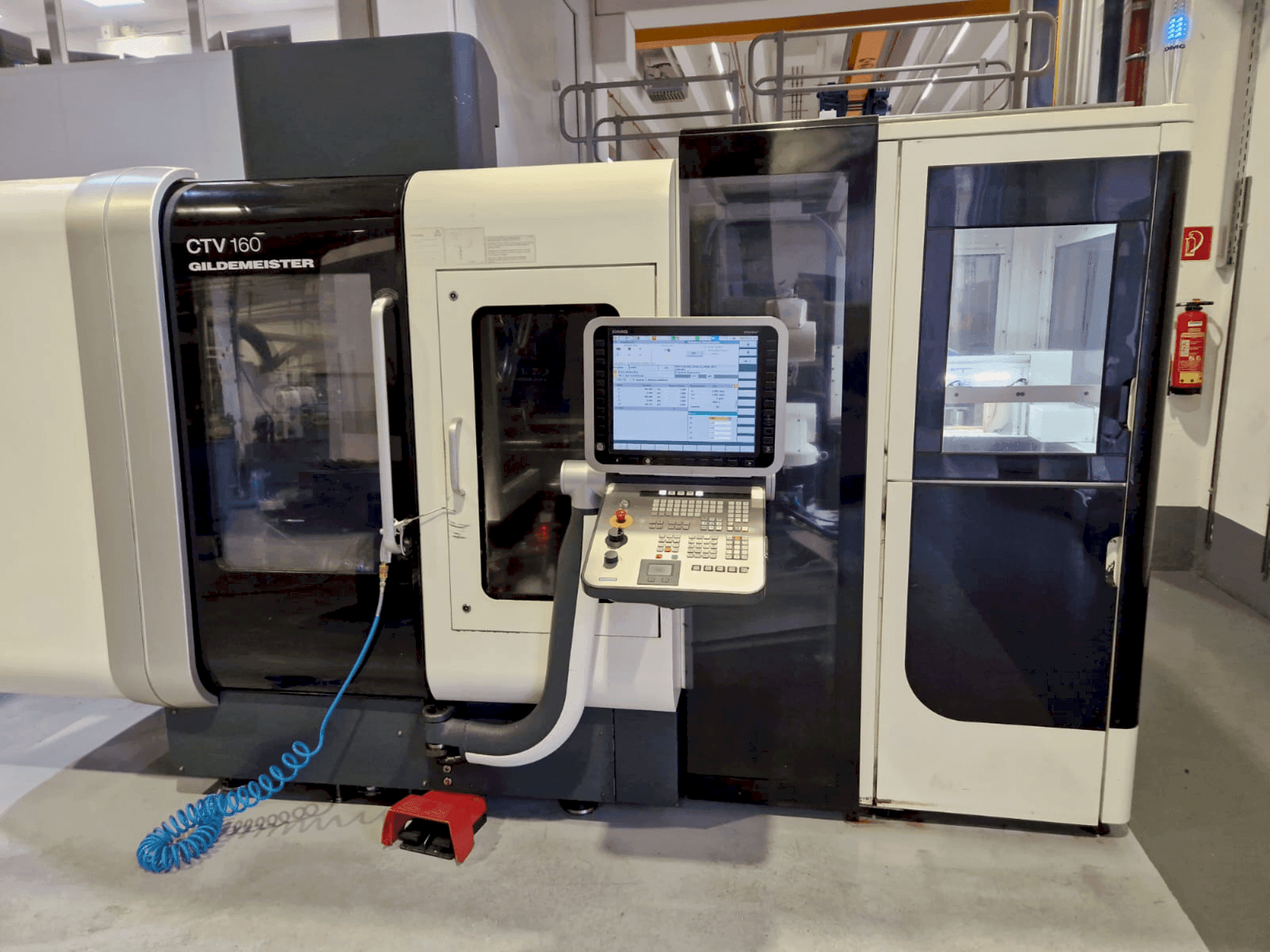

DMG - Gildemeister CTV 160DE-TUR-DMG-2010-00001

Papildoma įranga

• Mašina su viena darbo zona ir papildomų dalių saugykla, įskaitant. robotas
• Įrankių bokštelis su 12 punktų, koto skersmuo Ø30 mm, DIN 69880, varomas visomis padėtys
• Pilnas prispaudimo cilindras SMW SIN-S-85-LPS-X
• 3 žandikaulių pleišto strypo elektrinis griebtuvas su greito žandikaulių keitimo sistema, ROTA THW PLUS 165-43 iš Schunk
• ARTIS įrankių lūžimo stebėjimo sistema, tipas CTM
• Aušinimo sistema su diržo filtro sistema 40 µm, tiekimo tūris 20 / 40 l/min, esant atitinkamai 8 / 20 barų, aušinimo skysčio bako tūris apytiksl. 600 litrų
• Skiedrų konvejerio šarnyrinio diržo konstrukcija su integruotu aušinimo tepalo bako talpa apytiksl. 120 litrų, drožlių išleidimo aukštis 1100 mm
• Integruotas alyvos rūko ištraukimas 400m³/val
• 15 kartų padėklų cirkuliacijos sistema maks. ruošinio matmenys Ø115x60mm, įsk. KUKA KR5 sixx R850 robotas su 3 pirštų centriniu griebtuvu maks. 5,3 kg ir griebtuvo sukimo stotis
• Kameros sistema detalių atpažinimui

Mašinos privalumai

Kokybiškos mašinos privalumai

• Sukimo momentas esant 100 % keitimui: 135 nm (pagrindinė pavara), 13 nm (įrankių laikiklis)
• Sukimo momentas esant 40 % ed. : 176 nm (pagrindinė pavara), 18 nm (įrankio laikiklis)
• Verpstės galvutė din 6353 dydis 140h5
• Maks. Įjungimo jėga fv esant 70 barų: 34 kn

Techninės mašinos privalumai

• Sukimo momentas: 135 nm (100 % red. ), 176 nm (40 % red. )
• Maks. Ruošinio skersmuo: Ø115 mm / maks. Ruošinio ilgis: 60 mm
• Aukštos kokybės pagrindinė pavara ir įrankių laikiklis
• Greito žandikaulių keitimo sistema 3 žandikaulių griebtuvui
• Integruotos aušinimo ir lustų valdymo sistemos
• Artis įrankių lūžimo stebėjimo sistema
