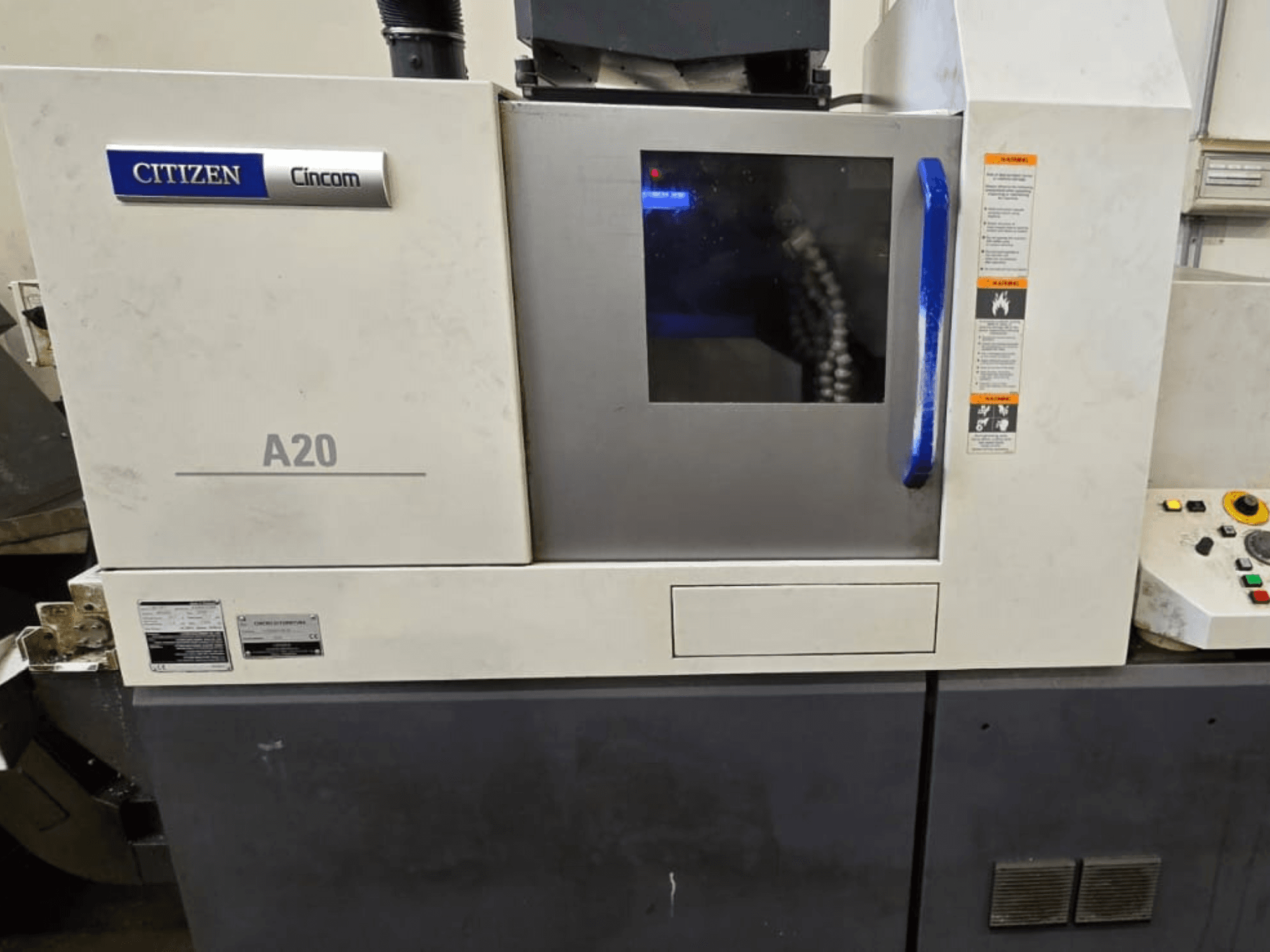

Citizen - A20IT-TUR-CIT-2018-00001

• Būklė: Įjungtas, matyti, kaip veikia

• Velenų darbo valandos: apie 7 000 val.

• Ašys/konfigūracija:

  • Iš viso ašių: 6 (5 linijinės: X1, Y1, Z1, X2, Z2 + C-ašis)

  • C-ašis: ant pagrindinio ir priešpriešinio velenų, skiriamoji geba 0,001°, 90° indeksas 0,27 s

• Darbinis pajėgumas:

  • Maksimalus strypo skersmuo: 20 mm (standartinis); įrengus „Large Bore“ opciją: 25,4 mm (1")

  • Maksimalus apdirbimo ilgis vienam įtvirtinimui: 200 mm su sinchronizuota kreipiamąja įvorė

  • Maksimalus išsikišimas iš priešpriešinio veleno: 80 mm

• Pagrindinis suklis:

  • Maksimalus greitis: 10 000 aps/min (parametrų nustatymu apribotas iki 8 000 aps/min, kai skersmuo 25,4 mm)

  • Variklio galia: 2,2 / 3,7 kW

  • Maksimalus gręžimo skersmuo: Ø12 mm

  • Maksimalus sriegimo skersmuo: M8

• Priešinis velenas:

  • Maksimalus greitis: 8 000 aps/min

  • Variklio galia: 1,1 / 1,5 kW

  • C ašis: Taip, skiriamoji geba 0,001°

• Įrankių sistema:

  • Bendras įrankių skaičius: 22 + α

  • Aktyvūs įrankiai: Taip

  • Varomi įrankiai: 4

  • Varomųjų įrankių variklio galia: 0,75 kW

  • Maksimalus varomųjų įrankių greitis: 8 000 aps/min

• Įrankių išdėstymas:

  • Grupinis įrankių laikiklis: 5 tekinimo įrankiai, 16 x 16 mm

  • Skersiniai varomieji įrankiai: 4 x ER16

  • Priekinės įrankių pozicijos: 4 fiksuoti varomieji įrankiai + 2 dvigubos ER11 pozicijos

  • Galinės įrankių pozicijos: 3 fiksuoti įrankiai + 1 ER11 varomasis įrankis ant priešpriešinio veleno

  • Išgręžimo įrankio skersmuo: Ø25,4 mm 3 pozicijose

• Eilės:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Pajudėjimas/tikslumas:

  • Greitasis poslinkis: 30 m/min (X/Y/Z)

  • Linijinė skiriamoji geba: 0,0001 mm

  • Sukimosi skiriamoji geba: 0,001°

• Skysčiai:

  • Alyvos bako talpa: 180 L

• Montavimo duomenys:

  • Maitinimas: 200 V ±10 %, 50/60 Hz

  • Reikalinga galia: apytikriai 13 kVA (15 kVA su aukšto slėgio aušinimo skysčiu)

  • Oro tiekimas: 0,5 MPa, 100 NL/min

• Įdiegtos papildomos funkcijos:

  • Didelio skersmens opcija S393 su 25,4 mm (1") veleno skersmeniu

Papildoma įranga

• Strypų padavimo įrenginys: LNS EXPR S3 320 Z, 3 m talpa, iki Ø25 mm

• Aukšto slėgio aušinimo skysčio sistema: „Citizen“ 1,5 MPa, 15 L/min, 50 μm filtras

• Sruogų konvejeris: atverčiamas, išmetimas į galą

• Ilgų detalių išmetimas

• Ištraukimo įrenginys (garai/dūmai)
