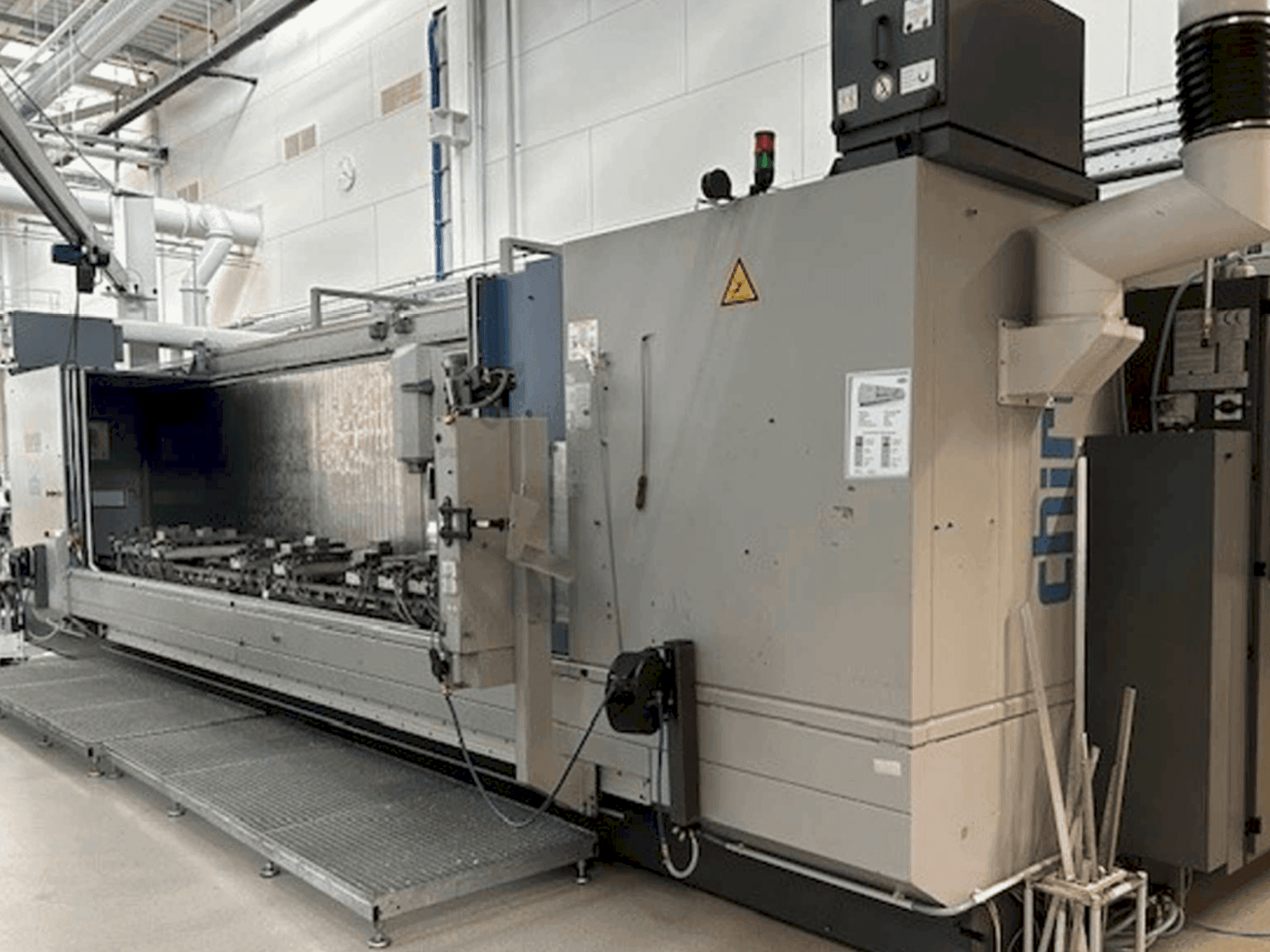

CHIRON - Mill 6000 SKDE-MIL-CHI-2004-00003

Mašinos privalumai

Techninės mašinos privalumai

• 92 įrankių padėtys hsk-a63 (foninis dėtuvės modelis)
• Ilgų detalių apdirbimas iki 6000 mm
• Galinio paviršiaus (5-osios pusės) apdirbimas horizontaliai su pasukama galvute (dešinėn/kairėn)
• Švytuoklinis apdirbimas per centrinę pertvarą, maks. Ruošinio ilgis 1773 mm su abiejų galų apdirbimu (įrankio ilgis 120 mm)
• 4 hidrauliniai dvigubi spaustuvai (fiksuotas centrinis žandikaulis) kiekvienai švytuoklės daliai, pozicionavimas ir fiksavimas linijine sistema (hidraulinis atleidimas, mechaninis fiksavimas)

Papildoma informacija

Papildoma įranga Didelio greičio paketas su varikliu Velenas: 12000 aps./min., 140 Nm Gamybos paketas: Grandiklio juostinis konvejeris, išleidimo aukštis 1050 mm Vidinis aušinimo skysčio paruošimas KNOLL VRF250 vakuuminis rotacinis filtras (tinka plienui, ketui, aliuminiui, plastikui, žalvariui) Aukštas slėgis 70 bar su HP siurbliu ir kintamo greičio vožtuvu Plovimo pistoletas kiekvienam švytuoklės laukui Emulsijos rūko ištraukimas, 2 ventiliatoriai po 800 m²/h Besisukantis stebėjimo langelis kairėje ir dešinėje (1400 mm nuo staklių centro) Automatinės pakrovimo durys Centrinė pertvara švytuoklės apdirbimui 5 ašių frezavimo paketas Oro pūtimas Įrankio tarnavimo laiko stebėjimas Papildoma V24 RS232 valdymo spintoje BDE/MDE sąsaja (būsenos: staklės įjungta, staklės veikia, detalių skaitiklis) „Marposs“ (Brankamp) CMS100 susidūrimų stebėjimo sistema 3D staklių modelis kinematiniam modeliavimui CAM programavimo sistemoje 210 barų hidraulinis maitinimo blokas, 2 prispaudimo grandinės, atskiras sistemos prispaudimo slėgis kiekvienam švytuoklės laukui, prispaudimo slėgio valdymas KOHN linijinė prispaudimo sistema 8 KOHN Multi 2000 MFS 125/680 HD hidrauliniai spaustuvai Dviejų dalių operatoriaus žingsnis per visą 6000 mm darbinį plotį. Naudojant 3 x, y, z ašis ir pasukamą galvutę, 5 ašių frezavimo programinės įrangos paketą galima frezuoti formas, pvz., kreivę. Tada programinė įranga sinchronizuoja ašis.
