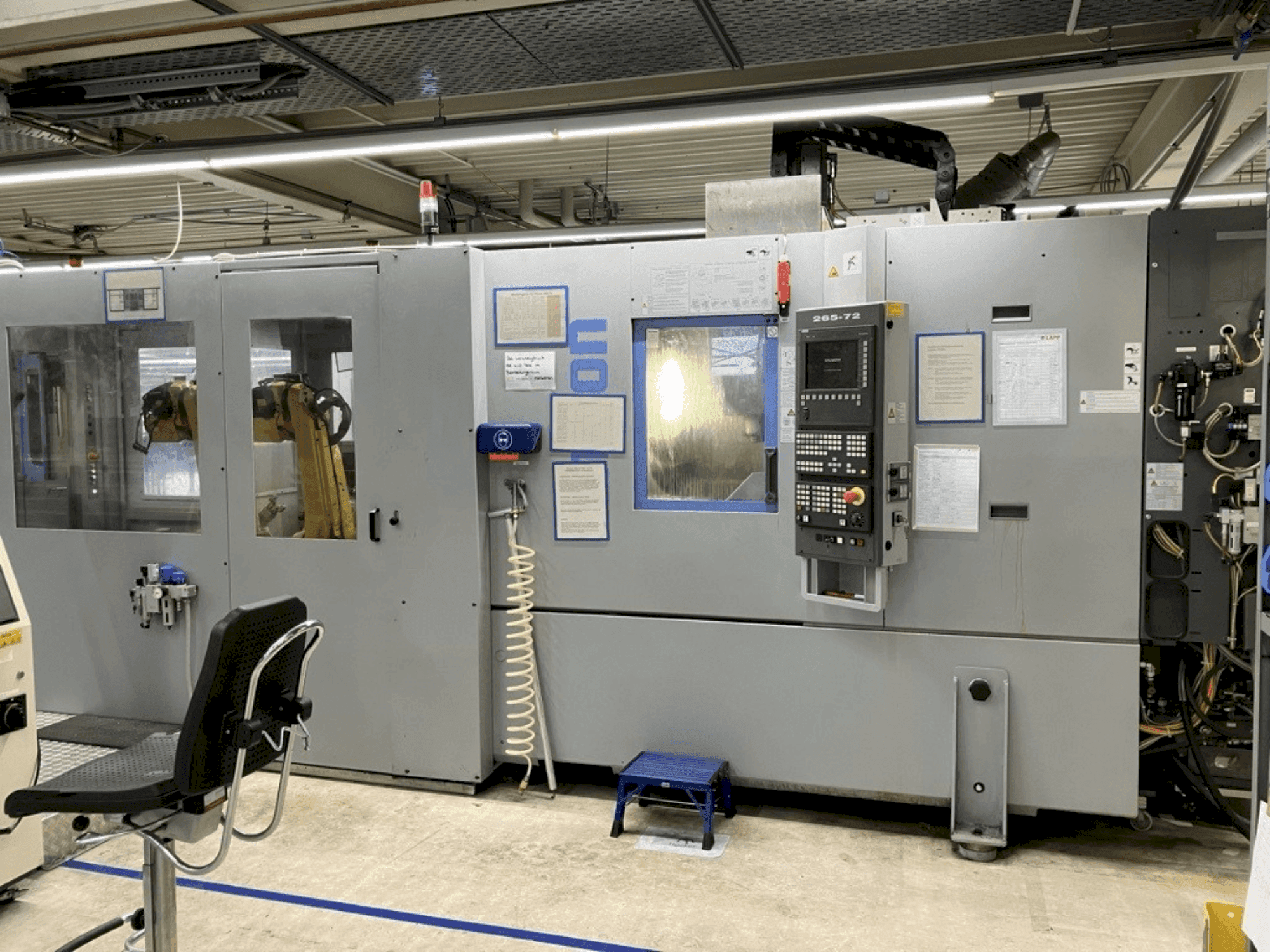

CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Mašinos privalumai

Techninės mašinos privalumai

• Valdomos ašys: 6 ašys
• Siekis: 704 mm
• Pagreitis/lėtėjimas: nuo 0 iki 12000 min-1 per 0,6 sekundės
• Prispaudimo paviršius: 820 x 440 mm²
• Gręžimo skersmuo st 60: Ø 16 mm
• Sriegimas: m 16
• Frezavimo našumas, kai skersmuo 60: 80 cm³/min.
• Pagreitis: x ir y ašys 0,7 g, z ašis 1,0 g

Papildoma informacija

Judėjimo ašis Judėjimo diapazonas ir greitis: J1: 340°/360° (pasirinktinai) esant 350°/s J2: 200° esant 350°/s J3: 388° esant 400°/s J4: 380° esant 450°/s J5: 240° esant 450°/s J6: 720° esant 720°/s Leistinas apkrovos momentas: J4 ir J5: 11,9 Nm J6: 6,7 Nm Pakartojamumas: +/- 0,02 mm Didžiausias greitis J1: 195°/s J2: 175°/s J3: 180°/s J4 ir J5: 400°/s J6: 600°/s Leistinas apkrovos momentas J4 ir J5: 7,7 Nm J6: 9,8 Nm Įrankiai Automatinis įrankių keitiklis: Įrankių vietos: 24 Įrankių keitimo laikas: apytiksl. 0,9 s Laikas nuo lustos iki lustos: apie 2,4 s Ruošiniai tiekiami per automatinę padavimo sistemą ir du „Fanuc“ pramoniniai robotai nuosekliai įkeliami į „Chiron“ apdirbimo centrus. Kai apdirbimo procesai baigiami, jie vėl išimami. Tada robotai perkelia komponentus į perdavimo sistemą, kuri juos transportuoja į tolesnę valymo sistemą. Integruota plovimo linija užtikrina patikimą komponentų valymą pagal nustatytus švarumo reikalavimus. Po plovimo proceso du sinchroniškai veikiantys „Fanuc“ robotai perima išvalytas dalis galinėje sistemos dalyje. Priklausomai nuo proceso specifikacijų, jos arba automatiškai sukraunamos ant paletės, arba toliau apdorojamos tolesniame etape, pavyzdžiui, kniedėmis. Visa sistema veikia visiškai automatiškai.
