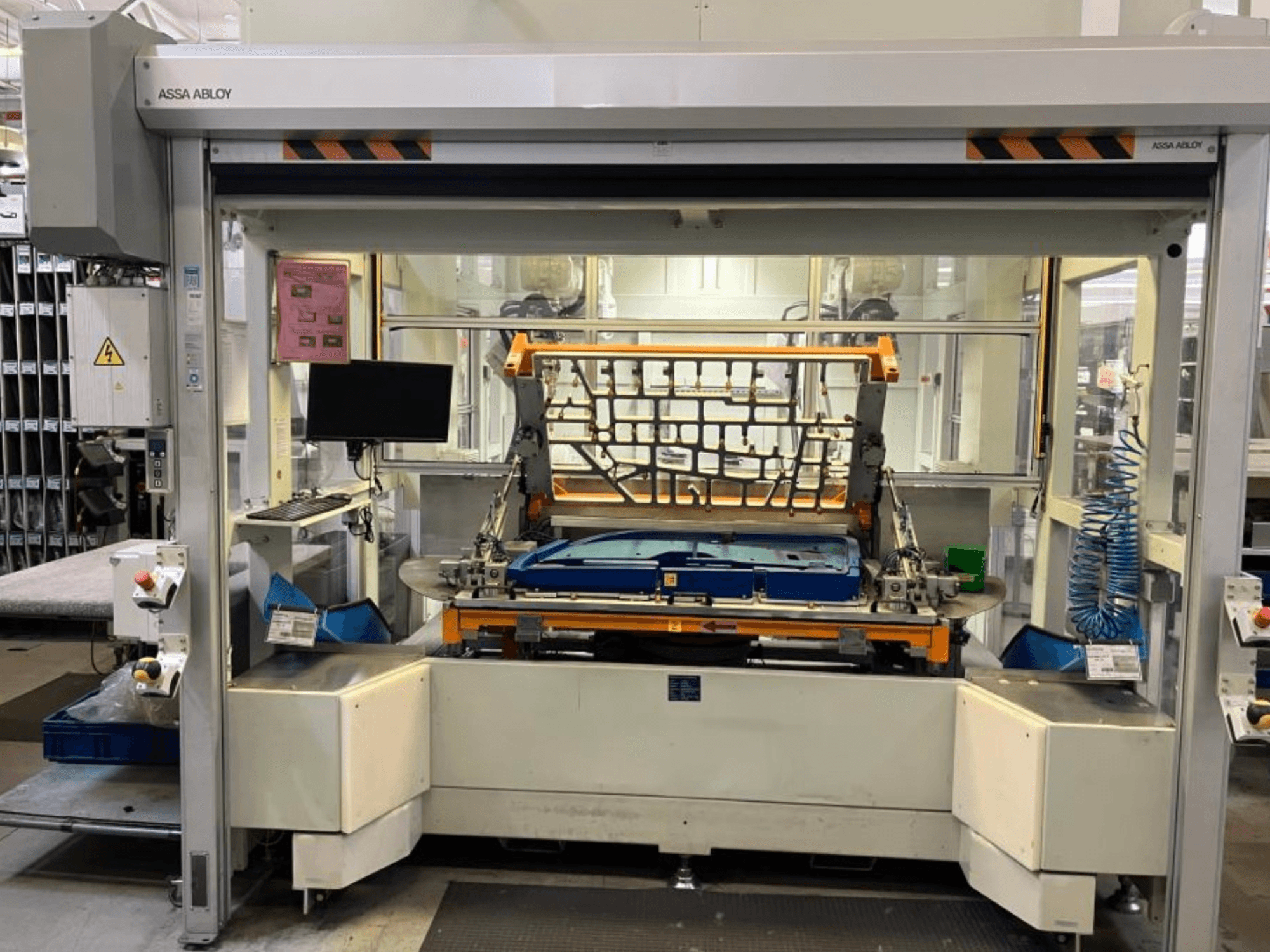

„CHANGO AUDI TSV D5 TÜR“ robotinė ranka gamykloje, vaizdas iš priekio, kuriame matomas valdymo skydas ir darbo zona.
„CHANGO AUDI TSV D5 TÜR“ robotinė ranka gamykloje, vaizdas iš priekio, kuriame matomas valdymo skydas ir darbo zona.

CHANGO - AUDI TSV D5 TÜRDE-ROB-OTH-2020-00001

62.000 €
gindumac kaina
(Gamintojo kaina)
gauti oficialų kainos pasiūlymą
Apsilankyti mašinos darbo vietoje
pateikti kontrapasiūlymą

Ar turite daugiau klausimų? Susisiekite su mumis!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Susisiekite per Whatsapp
Rodyti originalo kalba

Ši ultragarso suvirinimo sistema buvo pagaminta 2020 m. Joje įdiegtas „Siemens“ valdymo blokas, o komplektą sudaro du „ABB IRB 2600“ robotai, kurių kiekvieno keliamoji galia yra 20 kg. Mašinos ciklo trukmė – 262 sekundės. Jei ieškote aukštos kokybės ultragarso suvirinimo sprendimų, apsvarstykite galimybę įsigyti mūsų siūlomą „AUDI TSV D5 TÜR“ robotinę ranką. Dėl išsamesnės informacijos susisiekite su mumis.

Apžvalga

  • prekės ženklas: CHANGO
  • metai: 2020
  • MODELIS: AUDI TSV D5 TÜR
  • gamybos valandos: 200
  • naudojimo tipas: Robotika
  • vietovė: Vokietija
  • mašinos tipas: Roboto ranka
  • Prieinama nuo: 19/10/2026
  • valdymo bloko prekės ženklas: SIEMENS

Techninė informacija - CHANGO AUDI TSV D5 TÜR

Valdymo blokas

  • Valdymo ženklas: SIEMENS
  • Valdymo modelis: S7-300 / S7-1500 PLC

Matmenys

  • Mašinos aukštis: 2600 mm
  • Mašinos ilgis: 4800 mm
  • Mašinos svoris: 5500 kg
  • Mašinos plotis: 2900 mm

Judėjimas

  • Ašių skaičius: 6

Techninės specifikacijos

  • Maks. tvarkymo svoris: 20 kg
  • Maks. pasiekiamumas: 1650 mm

Papildoma informacija

CHANGO mašina

  • Ultragarso suvirinimo sistema

  • Valdymo bloko gamintojas: „Siemens“

  • Valdymo bloko modelis: S7-300 / S7-1500 PLC

  • Robotų skaičius: 2

  • Pakrovimo / iškrovimo aukštis: 900 mm

  • Ciklo trukmė: 262 s (be pakrovimo / iškrovimo)

  • Reikalaujamas ciklo laikas: 350 s

  • Sukamojo stalo pasukimas: 180°

  • Suvirinimo taškų skaičius: 85

  • Paviršinio suvirinimo taškų skaičius: 10

  • Sąvarų tvirtinimo taškai: 71

  • Šoninių sijų tvirtinimo taškai: 4

  • Sonotrodų skaičius vienam robotui: 3

  • Sonotrodų keitimo trukmė: 10 s

  • Suvirinimo trukmė vienam taškui: 5 s

  • Ultragarso generatoriaus gamintojas: Herrmann

  • Generatoriaus galia: 1 kW

  • Ultragarso dažnis: 35 kHz

  • Keitiklio dažnis: 35 kHz

Įskaitant robotus

  • Gamintojas: ABB

  • Modelis: IRB 2600-20/1,65

  • Kiekis: 2

  • Našumas: 20 kg

  • Ašių skaičius: 6 (vienam robotui)

  • Maks. išsikišimas: 1650 mm

  • Roboto svoris: 272 kg

  • Robotų valdiklis: ABB robotų valdiklis

Papildoma įranga

  • Sukamasis indeksavimo stalas

  • 2 tvirtinimo įtaisai (PU + variniai įdėklai)

  • „Herrmann“ ultragarso generatoriai (2 vnt.)

  • „Herrmann“ keitikliai (6 vnt.)

  • Vidinis sonotrodo aušinimas

  • Greitasis įrankių keitiklis

  • Pneumatiniai komponentai („Festo“)

  • Linijiniai kreipikliai („ABBA“ / „HIWIN“)

  • „Omron“ / „Schneider“ elektriniai komponentai

  • Elektros valdymo spintelė

  • „Siemens TP1200“ jutiklinis ekranas

  • Išmetimo sistema

  • Elektrinės ritininės žaliuzės

  • Saugos šviesos barjeras (SICK / Leuze)

  • „Pilz“ saugos jungiklis

  • Pneumatiniai cilindrai

  • Poslinkio jutikliai

  • Manometras

  • Priežiūros durelės

  • Mašinos rėmas

  • Reguliuojamos atramos

*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
