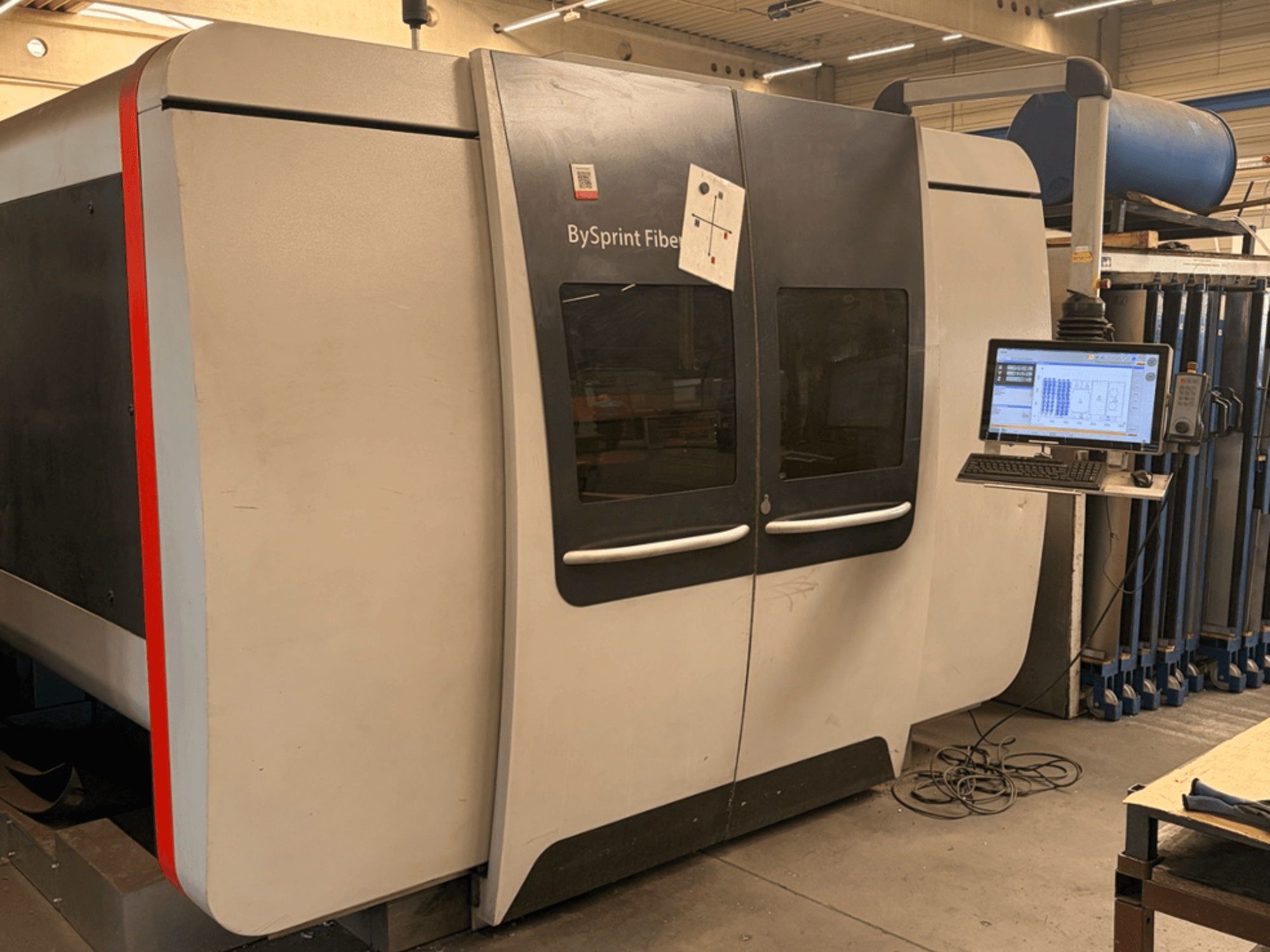

Bystronic - BySprint Fiber 3015DE-CUT-BYS-2016-00002

„Bystronic BySprint Fiber 3015“ su „ByTrans Extended“ pakrovimo ir iškrovimo sistema

* Lazerinis šaltinis: „Fiber 4000“

* Lazerinė technologija: pluošto lazeris

* Lazerinė galia: 4000 W

* Impulsų dažnis: 1–2500 Hz

* Galios reguliavimo diapazonas: 400–4000 W

* Lakšto dydis (X): 3000 mm

* Lakšto matmenys (Y): 1500 mm

* Maksimalus padėties nustatymo greitis X/Y: 100 m/min

* Maksimalus vienalaikis pozicionavimo greitis: 140 m/min

* Padėties tikslumas (VDI/DGQ 3441): ±0,1 mm

* Pakartojamumas (VDI/DGQ 3441): ±0,05 mm

* Krašto nustatymo tikslumas: ±0,5 mm

* Maksimalus ruošinio svoris: 890 kg

* Perkeliamojo stalo keitimo trukmė: 35 s

* Maksimalus minkštojo plieno storis: 20 mm

* Maksimalus nerūdijančio plieno storis: 15 mm

* Maksimalus aliuminio storis: 15 mm

* Maksimalus žalvario storis: 8 mm

* Maksimalus vario storis: 8 mm

* Bendras energijos suvartojimas (įskaitant ištraukimo sistemą ir aušintuvą): 25,3 kW

Įranga ir funkcijos

* Automatinė perkeliamųjų stalų sistema su 2 perkeliamaisiais stalais

* Visiškai uždara saugos kabina

* Šlako vežimėlis su ritinėliais

* CNC valdymo spintelė

* Jutiklinis ekranas su „ByVision“ vartotojo sąsaja

* Techninės priežiūros pranešimų sistema

* Paleidimo vadybininkas

* Sistemos tvarkyklė

* Nešiojamas valdymo pultas

* Pjovimo parametrų asistentas

* Nepertraukiamo maitinimo šaltinis (UPS)

* Pjovimo tiltas

* Pjovimo galvutė

* Pradurimo srove

* „ByPos Fiber“

* Automatinis purkštuko valymas

* Skenavimo funkcija

* Šviesolaidinis lazerio šaltinis

* Bakelio šildymas

* Tropikų sąlygoms pritaikytas komplektas

* Standartinis ištraukimo įrenginys 3000

* Automatizavimo / valdymo sąsaja

* Šaldytuvas „Fiber 4000“

* Operatoriaus apsauga pjovimo zonoje

* Operatoriaus apsauga pakrovimo / iškrovimo zonoje

* Maitinimas: 400 V / 50 Hz

* Elektros jungtis (mašina su lazerio šaltiniu)

* Suslėgto oro jungtis (mašina su lazerio šaltiniu ir aušintuvu)

* Medžiagų specifikacijų rinkinys

* Detalių leistinieji nuokrypiai ir pjovimo paviršiaus kokybės paketas

* Pjovimo dujų tiekimo ir pjovimo kokybės paketas

* Dokumentacija dėl aplinkosaugos reikalavimų

* Dokumentacija dėl statybos reikalavimų

* Mašinos dokumentacija

* STL spintelė

Papildoma įranga

* „ByTrans 3015“ išplėstoji pakrovimo / iškrovimo sistema

* 2 kasetės su variniais laikikliais

* Papildomas siurbimo įrenginys lakštų atskyrimui

* Pjovimo valdymo pluoštas

* Speciali valdymo spintos padėtis

* Automatinis purkštukų keitiklis su 40 pozicijomis

* Antroji operatoriaus konsolė

* „Observer“ įranga

* OPC sąsaja pjovimui
