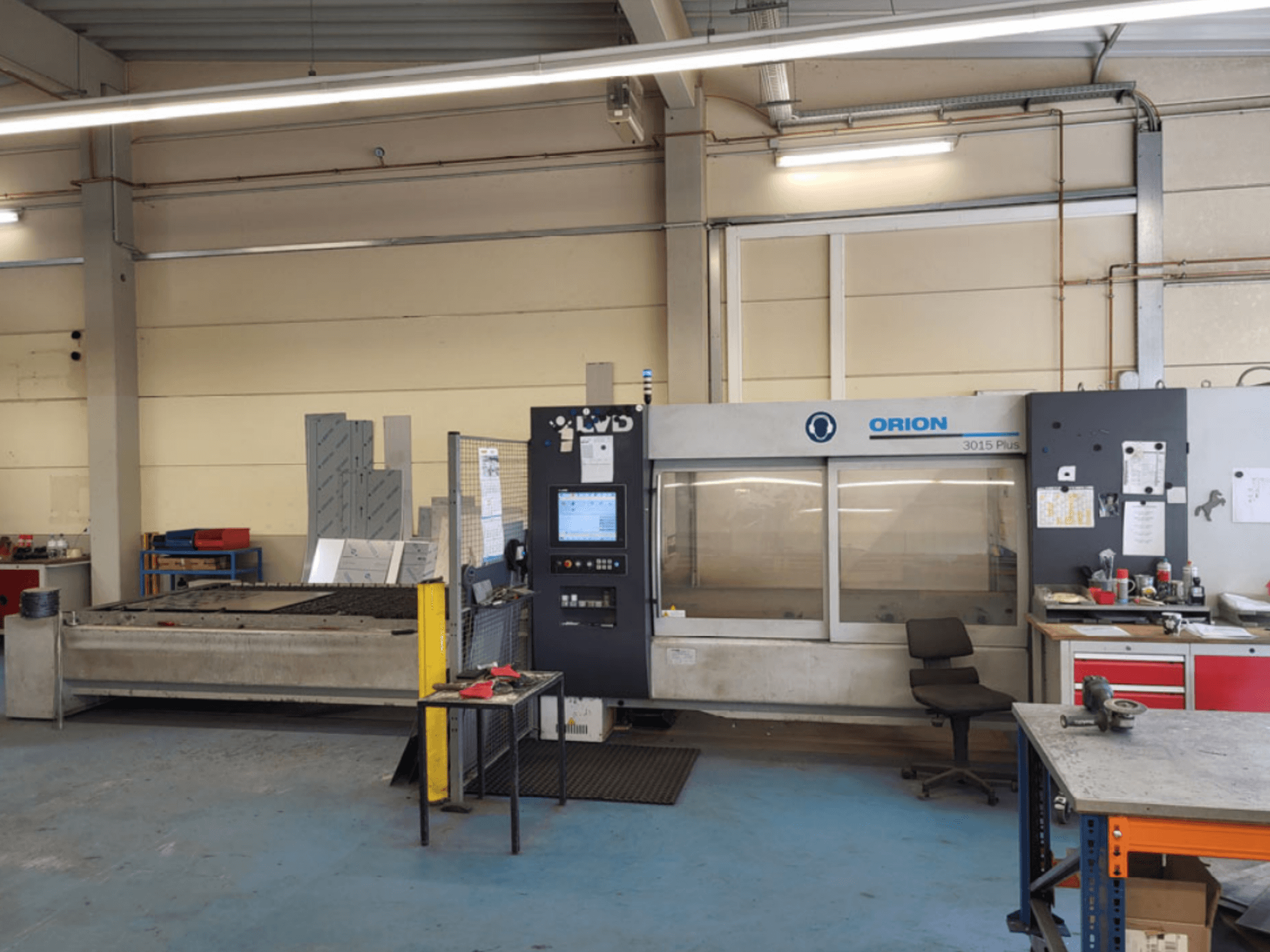

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Didžiausias lapo dydis: 3000 × 1500 mm

• Maksimalus lakšto svoris: 570 kg

• Didžiausias pozicionavimo greitis:

  • X/Y ašys: 100 m/min.

  • Z ašis: 15 m/min

• Pakartojamumas: ±0,025 mm

• Pozicionavimo tikslumas: ±0,05 mm/m

• Lazeris:

  • Lazeris: Tipas: Fanuc HF-žadinamas CO₂ lazeris: Fanuc HF-žadinamas CO₂

  • Galia: 2500 W (±2 %)

  • Galingumo diapazonas: 2,5 kW (2,5 kV): 100-2500 W

  • Išėjimo stabilumas: ±1%

  • Bangos ilgis: 10,6 µm

  • Impulsų dažnis: 5 Hz-33 kHz

  • Lazerio dujų sąnaudos: 10 l/h

  • Aušinimas: Uždaro ciklo vandens sistema

• Medžiagos pjovimo našumas (2500 W):

  • Plienas: 16 mm

  • Nerūdijantis plienas (N₂): 10 mm

  • Aliuminis: 6 mm

Papildoma įranga

• Automatinė pakrovimo ir iškrovimo sistema:

  • Maksimalus lakšto dydis: 3050 × 1525 × 12 mm

  • Didžiausias krūvos svoris: 2500 kg

  • Didžiausias krūvos aukštis: 100 mm

  • Plotas (įskaitant automatinį pakrovėją): 8900 × 6600 × 3700 mm

• Kompaktiškas bokštas:

  • Didžiausias lakšto dydis: 3050 × 1525 × 16 mm (arba 2550 × 1525 × 20 mm)

  • Mažiausias lapo dydis: 1000 × 1000 mm

  • Didžiausias padėklo svoris: 3000 kg

  • Didžiausias padėklo aukštis: 240 mm (įskaitant padėklą)

  • Pėdsakų plotas: 8850 × 7200 mm

  • Bokšto aukščio parinktys:

    • 4 padėklai: 4100 mm

    • 6 padėklai: 4100 mm: 4940 mm

    • 10 padėklų: 6620 mm

Pastaba: Šaltinyje nurodytas "Mažiausias lakšto dydis: 1000 × 1000 m" yra rašybos klaida; čia jis nurodomas kaip mm.
