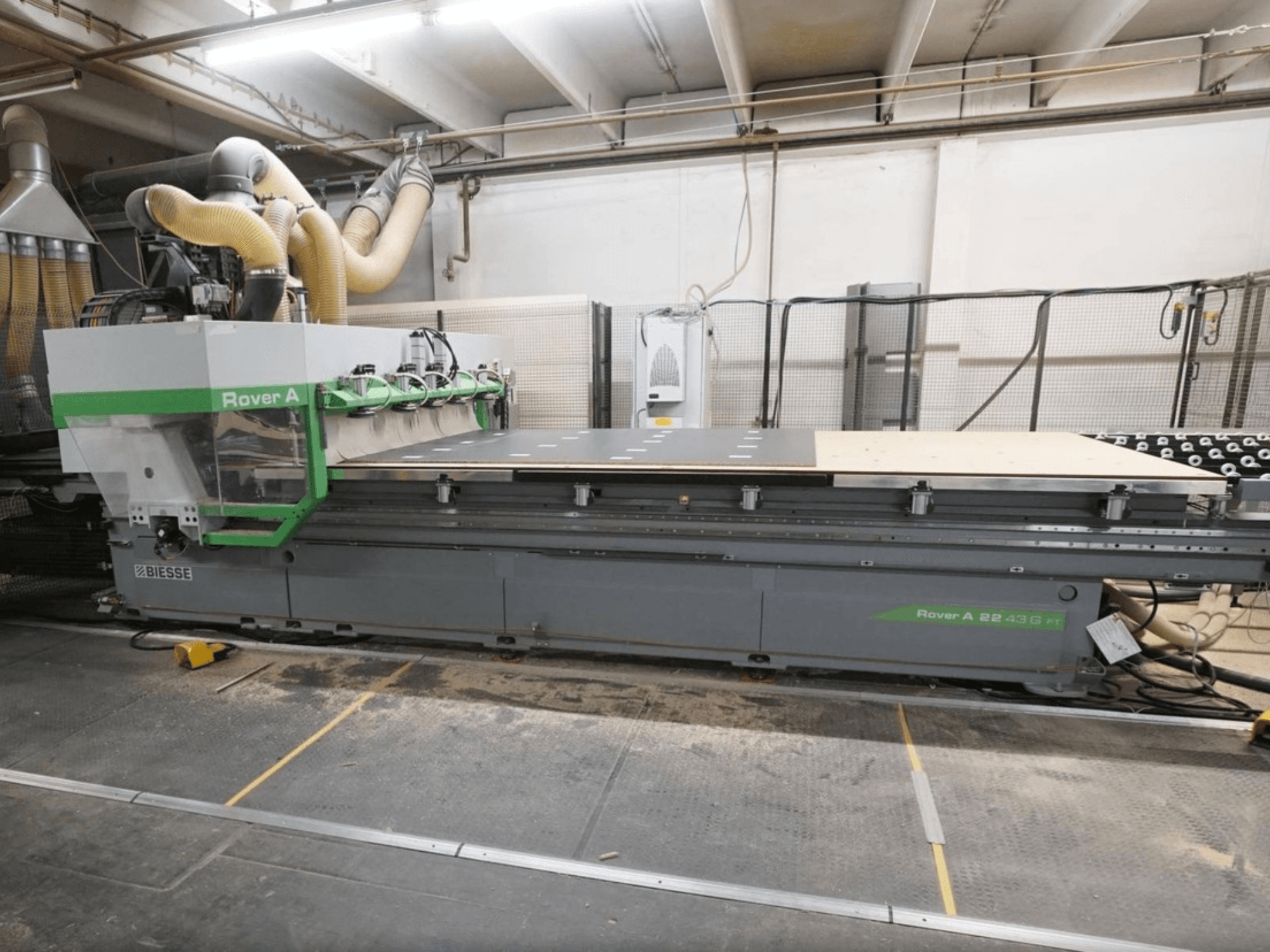

BIESSE - Rover A FT 2243DE-CNC-BIE-2014-00001

Techniniai duomenys

• Darbinio stalo matmenys: 4 300 × 2 205 mm

• Maksimalus X ašies greitis: 80 m/min

• Maksimalus Y ašies greitis: 60 m/min

• Maksimalus Z ašies greitis: 20 m/min

• Z ašies eiga (3/4 ašių versija): 325 mm

• Z ašies eiga (5 ašių versija): 430 mm

• Maksimalus atstumas iki ruošinio Z kryptimi: 170 mm

• Maksimalus atstumas iki ruošinio su šlavimo rankena: 120 mm

• X/Y ašių pavara: krumplinė pavara

• Z ašies pavara: rutulinis sraigtas

• Ašių kreipiamosios: linijinės kreipiamosios su recirkuliaciniais rutuliniais guoliais

• Vakuuminio siurblio našumas: 300 m³/h esant 50 Hz

• Vakuuminė sistema: 20 nepriklausomų CNC valdomų zonų

• Darbiniai laukai: 2

• Fiksavimo sritys: 2 (X kryptimi)

• Pneumatiniai stabdžiai: 16

• Tinklinio stalo žingsnis: 30 mm

• Vakuuminio modulio matmenys: 132 × 146 mm

• Vakuuminio modulio aukštis: 29 mm

• Vakuuminio modulio pasukimo žingsnis: 15°

• Oro pagalvės stalo ventiliatorius: Taip

• Maksimalus vienos plokštės storis: 50 mm

• Mažiausias vienos plokštės storis: 9 mm

• Maksimalus kelių plokščių pakrovimo storis: 20 mm

• Maksimalus kelių plokščių iškrovimo storis: 60 mm

• Apsauginės plokštės storis: 8–25 mm

• Maksimalus plokštės svoris: 200 kg

• Mažiausias pakraunamos plokštės dydis Y kryptimi: 800 mm

• Iškrovimo konvejerio ilgis: 4 800 mm

• Maksimalus iškraunamos plokštės ilgis: 4 300 mm

5 ašių apdirbimo įrenginys

• Ašių skaičius: 5 interpoliacinės ašys

• Įrankio sąsaja: HSK F63

• Aušinimas: skysčiu aušinamas

• „Power S1“: 11 kW / 15 HP esant 12 000 aps/min

• Galia S6: 13 kW / 17,4 HP esant 12 000 aps/min

• Maksimalus suklio greitis: 20 000 aps/min

• C ašies pasukimas: 360° nepertraukiamas

• C ašies greitis: 12,4 aps/min

• B ašies pozicionavimo diapazonas: ±100°

• B ašies greitis: 12,4 aps/min

• Veleno guoliai: keraminiai

• Pavaros variklis: bešepetis, valdomas skaitmeniniu būdu

• Pavarų dėžė: harmoninė redukcinė pavara

• Tepimas: visam tarnavimo laikui

Gręžimo galvutė

• Tipas: BH 26 2L

• Maksimalus įrankių skaičius: 26

• Vertikalūs gręžimo velenai: 16

• Vertikalių velenų išdėstymas: 8 coliai X / 8 coliai Y

• Vertikalių velenų žingsnis: 32 mm

• Horizontalūs gręžimo velenai: 4 su dviguba išėjimo galia

• Horizontaliųjų velenų ašių tarpas: 32 mm

• Gręžimo pjūklai: 2

• Gręžimo pjūklų kryptys: X / Y

• Gręžimo pjūklo skersmuo: 120 mm

• Maksimalus griovelių gylis: 25 mm

• Variklio galia: 1,7 kW esant 2 800 aps/min / 3 kW esant 6 000 aps/min

• Maksimalus gręžimo greitis: 6 000 aps/min

Įrankių dėklas

• Tipas: revolverinis įrankių dėklas

• Talpa: 16 įrankių

• Atstumas tarp įrankių: 114 mm

• Maksimalus įrankio skersmuo, kai dėklas visiškai užpildytas: 110 mm

• Maksimalus vieno įrankio svoris: 7,5 kg

• Maksimalus bendras įrankių svoris: 55 kg

Automatinis pakrovimas / iškrovimas

• Įkėlimo kryptis: į priekį

• Medžiagos srautas: iš dešinės į kairę

• Pakrovimo / iškrovimo sistema: B tipo

• Prisisiurbimo taurės: 5

• Automatinio pakrovimo pajėgumas: iki 3 plokščių

• Valymo ranka: Taip

• Automatinis stalo valymas: Taip

• Pakrovimo stalas: automatinis X/Y išlyginimas

• Iškrovimo konvejeris: varomas varikliu

• Konvejerio valdymas: valdomas CNC

• Konvejerio galo nustatymas: fotoelementas

WINSTORE 3D

• Sistema: WINSTORE 3D K1

• Sistemos ilgis: 16 000 mm

• Sijos ilgis: 8 000 mm

• Papildomi moduliai: 3 000 / 6 000 / 8 000 mm

• Maksimalus siurbimo rėmo ilgis: 5 200 mm

• Skersiniai konvejeriai: juostinio tipo, 5 200 mm

• Plokščių tvarkymas: neapdorotos ir plonos plokštės

• Plokščių svorio nustatymas: apkrovos jutiklis

• Mažiausias plokščių tvarkymo plotis: 450 mm
