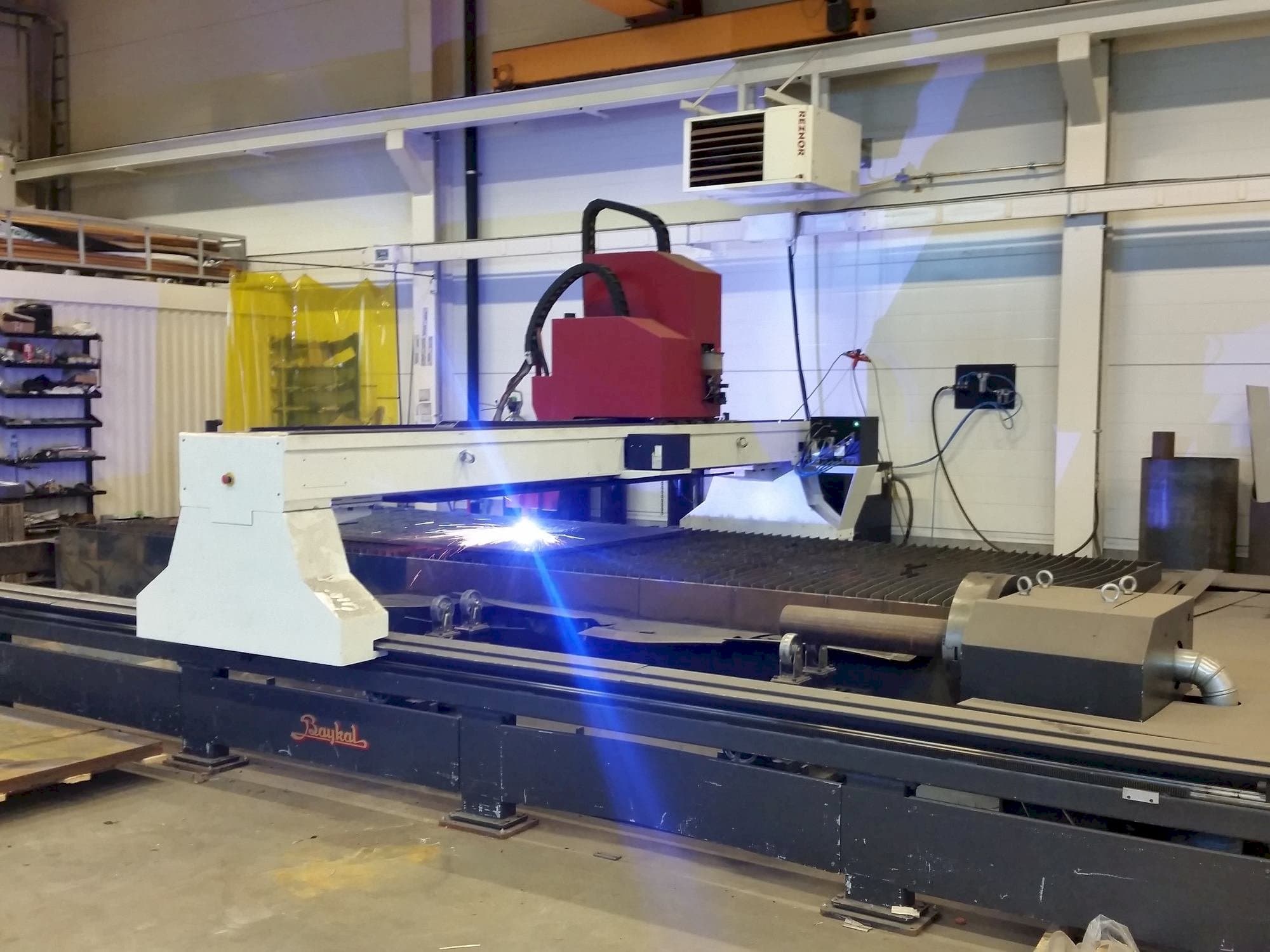

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Mašinos privalumai

Kokybiškos mašinos privalumai

• Pjovimo stalas yra pagamintas nepriklausomai iš skersinės sijos ir mašinos rėmo, kad būtų pasiektas padėties tikslumas esant bet kokiam svoriui ant stalo.
• Pjovimo galvutėje yra jutikliai, skirti automatiškai reguliuoti pjovimo galvutės pjovimo aukštį.
• Plazminio pjovimo galvutės apsauga nuo susidūrimo, mašina komplektuojama su elektros įranga: 400v
• Dalinis pjovimo stalas, integruotas su automatine ištraukimo sistema, ištraukimo liukai, atsidarantys ant darbinio paviršiaus, kad būtų geresnis ištraukimas, plazminio pjovimo galvutė: įskaitant troso traukimo grandinę
• "didelės raiškos tipo plazmos tiekimo blokas, programinė įranga, skirta dalių įdėjimui / optimizavimui per kompiuterį, reguliatorius: vienas išėjimas
• Rankinis / automatinis dujų valdymo pultas plazmos ir priedų dujų parinkimui, didelės talpos oro filtro blokas dulkių ir dūmų surinkimui (pasirinktinai), žarnų paketas: žarnų paketas pjovimo šaltiniui, dujų tiekimas: žarnų paketas dujų tiekimui
• Vienas eksploatacinių medžiagų rinkinys (purkštukai, elektrodas, purkštukų laikiklis, kolektoriai ir kt. ), padėties nustatymo greitis: iki 20 000 mm/min.
• Darbinė temperatūra: nuo -10°c iki +30°c, išmetimo sistema: cnc valdoma pneumatiniais liukais, motorinės ašys: kairėje ir dešinėje pusėse du kintamosios srovės servovarikliai be šepetėlių, skersinės y ašys: dvipusė per krumpliaračio pavarą, variklis x ašis: bešepetėlis kintamosios srovės servo variklis, skersinė x ašis: per krumpliaratį ir krumpliaračių pavarą
• Veikimo y ašis : dvipusis, dvipusis išilginis valdymas, veikimas x ašis : dvipusis skersinis valdymas, kreipiančioji y ašis : linijiniai kreiptuvai, kreiptuvas x ašis : linijinis kreiptuvas, kreipiamasis x ašis : linijinis kreiptuvas
• Plazmos šaltinis: hypertherm hydefinition plasma hpr260xd su, automatinė dujų konsolė, valdymas: technos pc12 (pagaminta jav) windows pagrindu, programinės įrangos paketas: lantek nesting programinė įranga kompiuteriui (lantek expert ii)

Techninės mašinos privalumai

• Vamzdžių pjovimo funkcija Ø50-600mm
• Nuožulni galva
• 6 punktų gręžimo ir sriegio blokas, grąžtas maks. Ø20 mm, sriegis maks. Ø16 mm
• Stacionarus valdymo skydelis, o ne skydelis ant pjovimo sijos, yra kairėje mašinos pusėje žiūrint iš priekio.
• Pjovimo plotis: 2200 mm
• Pjovimo ilgis: 6400 mm
• Dvipusė sinchronizuota servo pavara y ašyje = išilginis pjovimo galvutės judėjimas
• Viena sinchronizuota servo pavara x ašyje = skersinis pjovimo galvutės judėjimas
• Kintamosios srovės servo varomi varikliai (be šepetėlių)
• Greitas padėties nustatymo greitis 20 mt/min su ± 0,05 mm padėties nustatymo tikslumu
