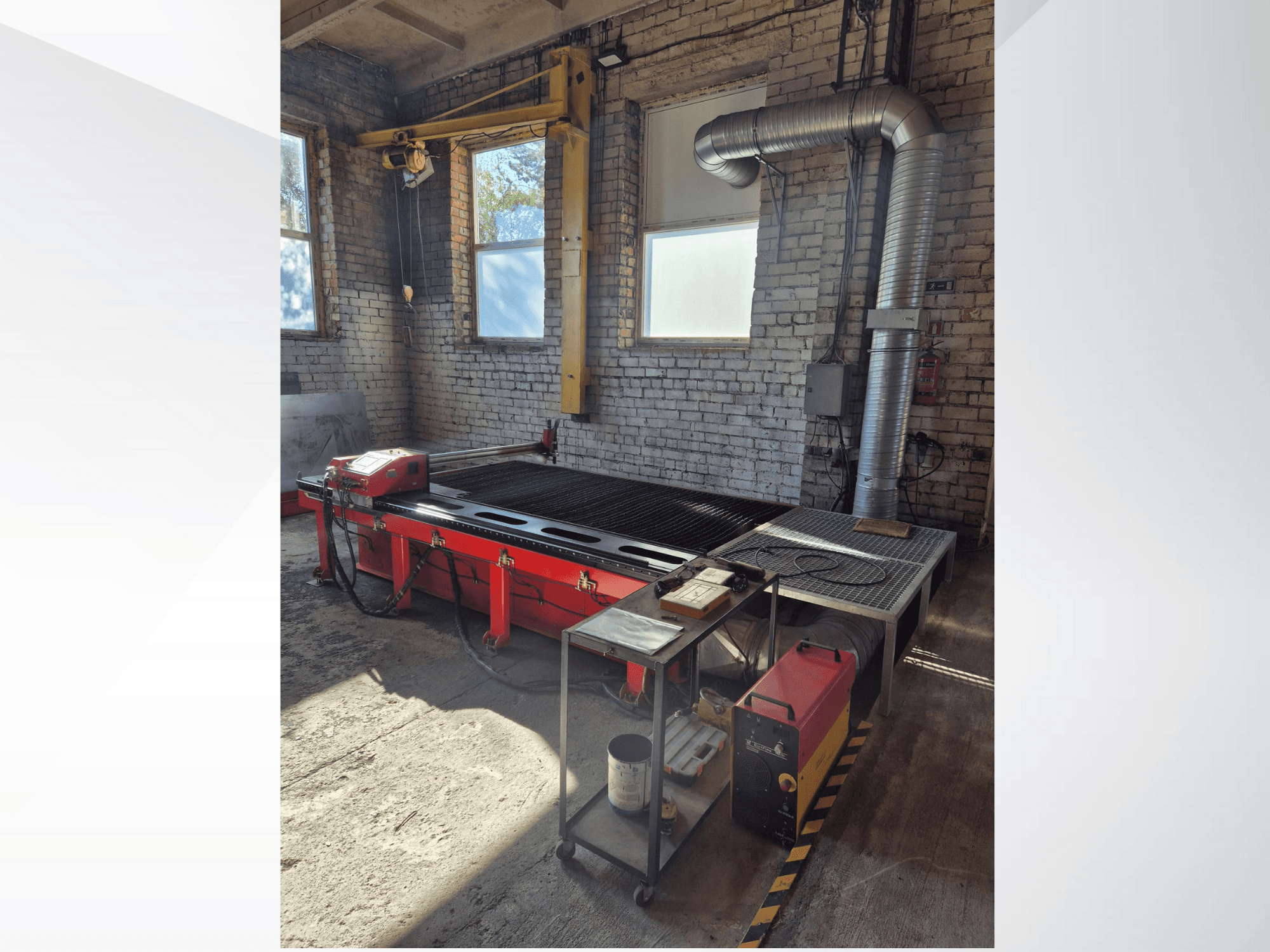

KOIKE - PNC-12 EXTREMELV-CUT-KOI-2015-00001

Papildoma informacija

• Ašys: 2

• Efektyvus pjovimo plotas: 1500 x 3000 mm

• Didžiausias pjovimo storis: iki 50 mm

• Greitasis važiavimo greitis: 4000 mm/min

• Didžiausias pjovimo greitis: 3000 mm/min

• Valdymas: KOIKE D420

• Valdymo funkcijos: Funkcijos: sukimas, veidrodis, išdėstymas, atstatymas, pradūrimo taško pasirinkimas

• CNC ekranas: 7 colių spalvotas, daugiakalbis

• Duomenų įvestis: USB / MDI

• Programos formatas: USB, USB, USB, USB, USB, USB, USB, USB, USB, USB: EIA

• Programinė įranga: EIA: KOIKE PNC-CAM Expert V2E + FastCAM licencija

• Iš anksto įdiegti pjovimo modeliai: 47 figūros

• CAD importas: DXF, DWG

• Automatinis dėliojimas / sekos nustatymas: Taip

• Varikliai: Žingsniniai varikliai (X/Y), nuolatinės srovės variklis degiklio keltuvui

• Įėjimo įtampa: 1~ 200-240 V, 50/60 Hz

• X/Y pavara: Žirklės ir krumpliaračiai, linijinės kreipiančiosios

• Degiklio laikiklis: Ø35 mm

• Pradinis degiklio aukščio valdymas: Taip

• Apsauga nuo susidūrimo su degikliu: Taip

• Lanko įtampos aukščio kontrolė: Taip (1:1 arba 50:1)

• Plazmos šaltinis: Plazmos šaltinis: Kjellberg CutFire 100i (100 A)

• Elektros tinklo įtampa: 3~ 400V ±10%, 50 Hz

• Elektros energijos suvartojimas: 16,6 kVA (100 % darbo ciklas)

• Pjovimo srovė: 35-100 A

• Darbinis ciklas: 100 %, esant 100 A

• Pjovimo diapazonas: 1-20 mm (rekomenduojama), maks. 40 mm

• Pjūvio storis: iki 20 mm

• Atviros grandinės įtampa: 330 V DC

• Efektyvumas: 0,92

• Galios koeficientas: 0,97

• Aušinimas: Aušinimas: aušinamas oru (įmontuotas ventiliatorius), aušinamas degiklio dujomis

• Dujų tiekimas: Oras, 5,5 bar, 220 Nl/min.

• Apsaugos klasė: IP21

• Svoris: 50 kg

• Matmenys: 50 mm, 50 mm, 50 mm, 50 mm, 50 mm, 50 mm, 50 mm: 710 x 280 x 590 mm

• Plazmos šaltinis

• Valdymo blokas

• Nešiojamasis kompiuteris su FastCAM licencija

• Plazminis stalas 3000 x 1500 mm (4 įsiurbimo kameros)

• Ventiliacijos įrenginys su išėjimais

• Keltuvas - 500 kg keliamoji galia

• Stūmoklinis kompresorius 5,5 kW, 270 l, 10 barų

• Oro džiovintuvas 1500 L/min

• Kėlimo magnetas ir lakštų griebtuvas

• Purkštukai, elektrodai ir atsarginės dalys
