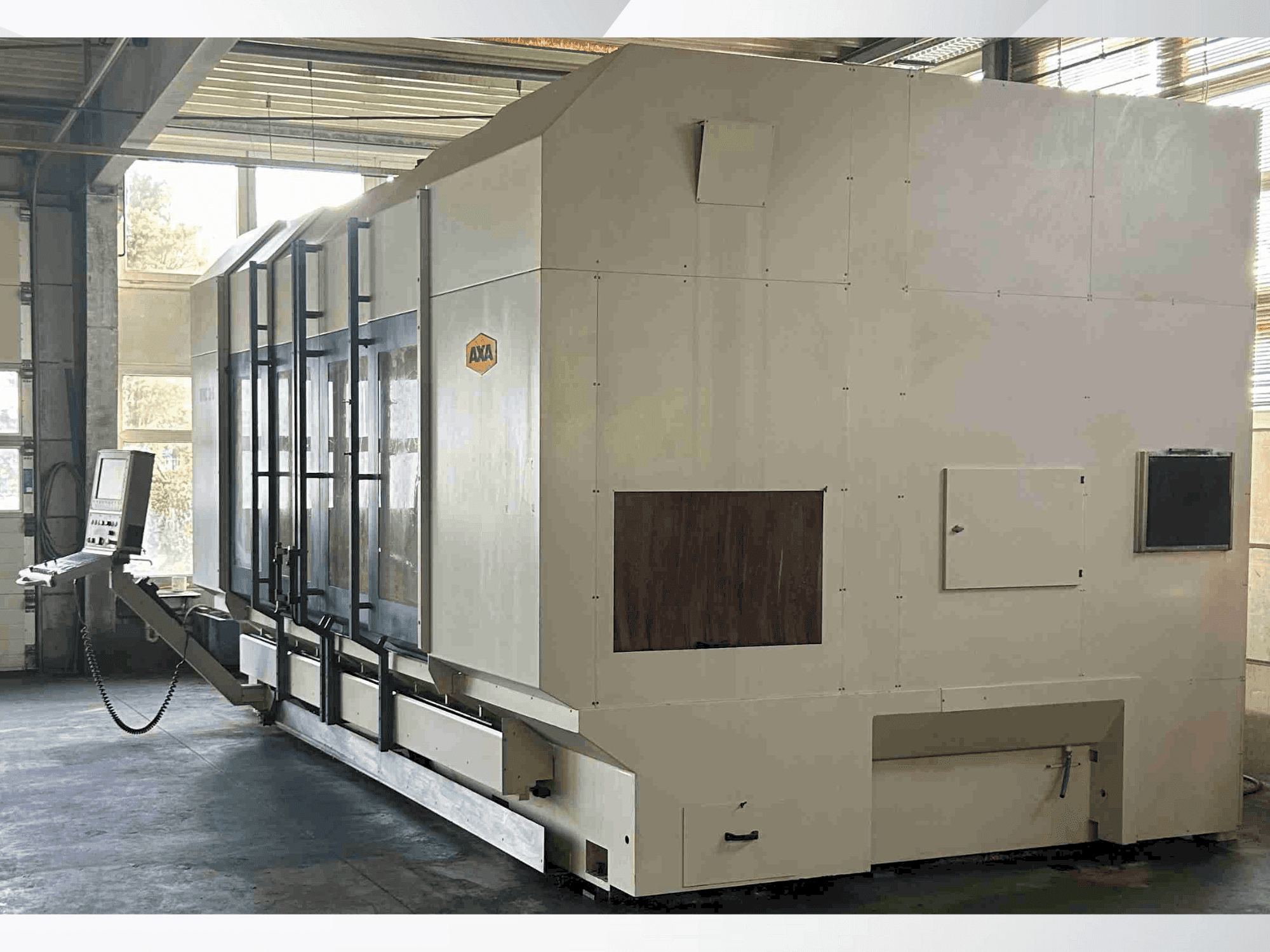

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Papildoma įranga

• Staklės turi C ašį ir +/-100º b ašies galvutę.

Mašinos privalumai

Kokybiškos mašinos privalumai

• T formos griovelių atstumas: 160 mm
• 3d zondas: rmp 60 renishaw
• Įrankio zondas: tt140 heidenhain
• Nc pasukama galvutė, bepakopiu reguliavimu, pasukimo diapazonas ± 100°
• B ašies pasukimo diapazonas: ± 90°
• Fiksavimas: 2,5° (1°, bepakopis)
• Minimalus įrankio keitimo laikas: 5 sek.
• Padėties nustatymo tikslumas virš 1000 mm: ± 0,015 (0,0075) mm
• Pakartojamumas: ± 0,005 mm
• Frezavimas st 60 maks. : 800 cm³/min.

Techninės mašinos privalumai

• Maks. Sukimo momentas esant 40 %: 143 (-255) nm
• Maksimali galia esant 40 %: 30 (40) kw
• Aušinimo skysčio tiekimas per veleną: 40 bar
• Maks. Padavimo jėga: 9000 n
• X ašies eiga: 1760–9000 mm
• Švytuoklės eiga: apytiksl. X eiga/2 - 500 mm
• Y ašies eiga (horizontali/vertikali): 700 (900) mm
• Z ašies eiga (horizontali/vertikali): 850 (950) mm
• Atstumas nuo stalo iki veleno galo (horizontaliai/vertikaliai): 250–1100 mm / 40–890 mm
• T formos grioveliai, centrinis griovelis kaip lygiavimo griovelis h7: 14 h9 mm

Papildoma informacija

Staklės vis dar įjungtos / Gręžimas St 60 maks.: Ø 35 mm / Sriegimas St 60 maks.: M 30 / Papildomas svoris vienam X eigos metrui: apie 2500 kg / Bazinės staklių svoris (X = 1760): apie 14500 kg / Darbinis aukštis: min. 40 mm, maks. 890 mm (vertikaliai) / min. 250 mm, maks. 1100 mm (horizontalus) / Pavaros galia: Kintamosios srovės tuščiavidurio veleno variklis užtikrina 30 kW / 143 Nm galią esant 40 % ED. / Veleno greitis: Veleno greičio diapazonas yra 30–6 000 aps./min. / Įrankių keitiklis: Turi grandininę dėtuvę su 22 įrankių angomis (SK40 DIN69871A/69872 A). / Matmenys: Svoris: maždaug 16 500 kg. / Matmenys (I × P × A): maždaug 5,7 m × 3,9 m × 3,4 m (+1,7 m drožlių konvejeriui). / Darbo vietos hermetizavimas: Hermetizavimui naudojamas silfoninis dangtis su lakštinio metalo plokštelėmis. / Y ašies eigos pailginimas iki 900 mm, o Z ašies eigos – iki 950 mm. / Šaudyklės valdymas su iš aliuminio pagaminta šaudykle, įskaitant stebėjimo langą ir saugos jungiklį. / Įrankių dėtuvės išplėtimas iki 36 įrankių angų. / Hidraulinis SK 40 įrankių laikiklio fiksavimas. 1 ašies NC pasukama galvutė, kurios padėtis nuolat reguliuojama ±100∘ diapazone ir programuojama 0,001∘ žingsniais. Padidinta pavaros galia su kintamosios srovės tuščiavidurio veleno varikliu (Nr. 111). Maksimali galia yra 27 kW / 100 % ED arba 40 kW / 40 % ED. Maksimalus sukimo momentas yra 127 Nm / 100 % ED arba 191 Nm / 40 % ED. Padidintas veleno greitis su 30–12 000 aps./min. diapazonu, naudojant alyvos purškimo ir rūko tepimą. Aušinimo skysčio tiekimas per veleną, įskaitant išorinį 400 litrų baką su popierinės juostos filtro sistema ir aukšto slėgio siurbliu. Gali tiekti iki 40 barų slėgį. Šiai parinkčiai reikalinga drožlių konvejerio parinktis / Šarnyrinis juostinis drožlių konvejeris (kairysis arba dešinysis) su integruotu 200 litrų aušinimo skysčio baku ir išorinio aušinimo siurbliu / 5-osios ašies NC sukamasis stalas RTA 4L-800, kurio priekinės plokštės skersmuo yra 1000 mm. Stalas skirtas horizontaliam įrengimui su hidrauliniu spaustuku / RTA yra integruotas taip, kad būtų viename lygyje su standžiu stalu / „Heidenhain iTNC 530“ valdymo sistema kartu su skaitmeniniu pavaros valdymu ir 15 colių TFT ekranu / 3D lietimo zondas („Renishaw RMP 60“) įrankių matavimui, kuris saugomas įrankių dėtuvėje ir gali būti automatiškai keičiamas. Zondo programinė įranga naudojama nulinio taško ir padėties nustatymui, centravimui ir elektriniam ruošinio lygiavimui / Įrankių lietimo zondo sistema („Heidenhain TT 130“) įrankių ilgiams ir spinduliams matuoti, kurią galima sumontuoti apdirbimo zonoje ir kuri matuoja stovinčiu arba besisukančiu įrankiu. Papildomai: 6 ašių. Pilnai integruotas sukamasis stalas.
