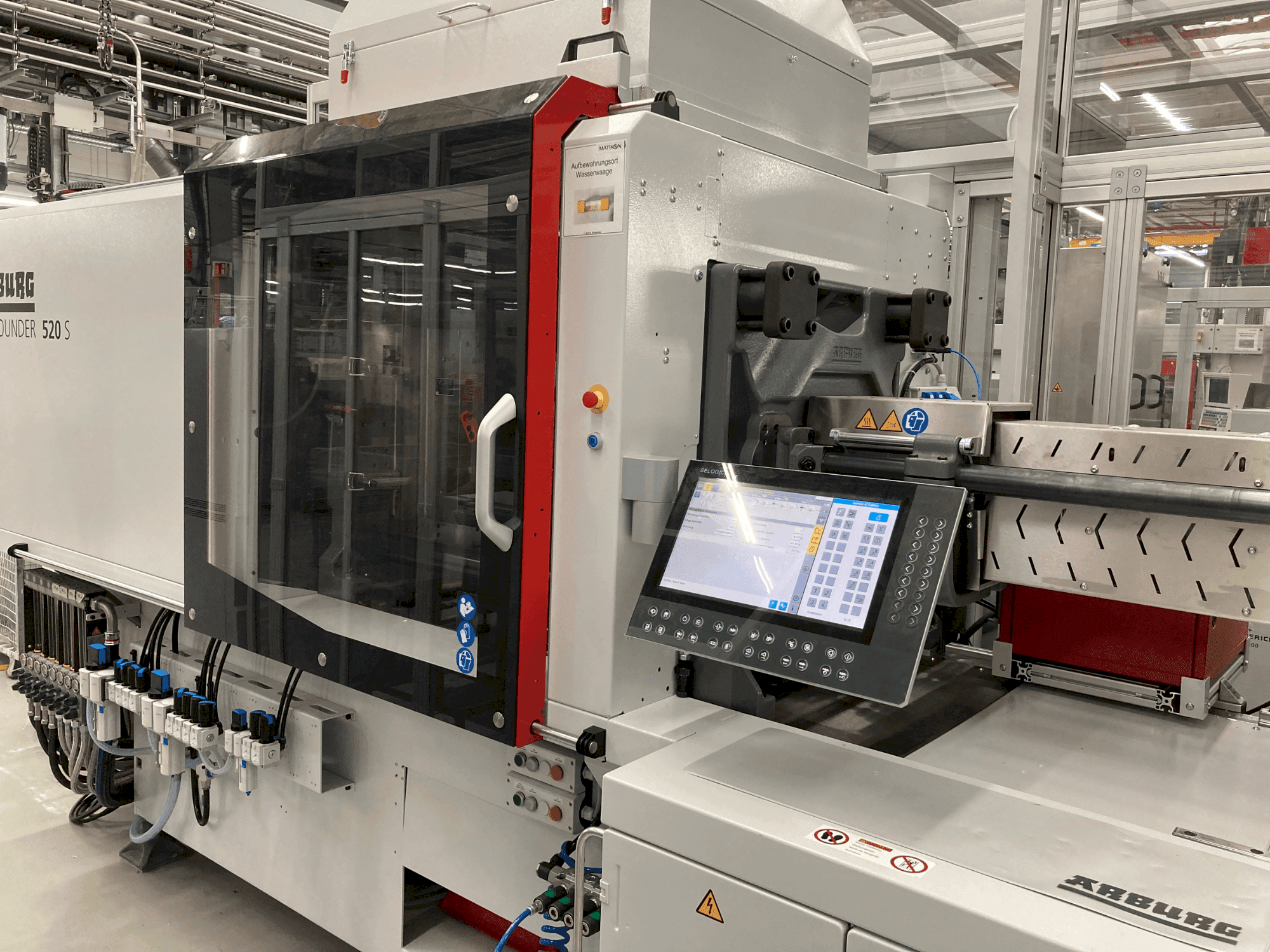

Arburg - Allrounder 520 S 1600-400DE-INJ-ARB-2024-00001

Papildoma įranga

• Pasirinktinai: automatizavimo sistema KUKA Cybertech (2 KUKA robotai, KR 10 + KR22)
• 4 temperatūros reguliavimo įrenginiai: „Thermo 5“
• Kalbos parinktys: vokiečių, anglų, čekų
• Didžiausias atsivėrimas: 575 mm / Didžiausias atstumas tarp plokščių: 1025 mm / Didžiausias išmetiklio ilgis: 175 mm
• Jungties skersmuo: 32 mm / Centrinio žiedo skersmuo: 125 mm
• Vožtuvo sklendė: 6
• Honkongo kontrolės punktai: 42
• Hidraulinių šerdies traukimų skaičius (fiksuota pusė): 1 / Hidraulinių šerdies traukimų skaičius (judanti pusė): 2 / Pneumatinių šerdies traukimų skaičius (fiksuota pusė): 2

Mašinos privalumai

Techninės mašinos privalumai

• Darbinė įtampa: 400 v, 3 fazių, 50 hz
• Valdymo įtampa: 230 v, 50 hz
• Valdymo įtampa: 24 v
• Variklio / šildymo vardinė srovė: 160/150 a
• Bendra prijungta apkrova: 197 kw
• Tonažas: 160 tonų
• Šaudymo jėga 1600 kn
• „arburg“ mašiną galima įsigyti atskirai.
• Arba jį galima įsigyti kaip visą sistemą, įskaitant pramoninį robotą „kuka kr 22“ arba „kuka kr 10“.
• Taip pat galima pasirinktinė konfigūracija, kai abu robotai integruoti į sistemą.

Papildoma informacija

Staklės vis dar veikia // Staklės specifikacijos: • Valdymo tipas: Selogica ND • Atstumas tarp strypų: 520 • Tonų grupė: nuo 160 iki • Komponentų skaičius: 1K • Didžiausia prispaudimo jėga: [kN]: 160 • Mažiausias įrankio aukštis: [mm]: 450 • Didžiausia anga: [mm] 575 • Didžiausias plokštės atstumas: [mm]: 1025 • Išmetiklio specifikacijos: o Didžiausias išmetiklio ilgis: [mm]: 175 o Jungiamojo elemento skersmuo: [mm]: 32 • Indeksavimo velenas: o Skersmuo: [mm]: x o Atstumas: [mm] - • Centrinio žiedo skersmuo: [mm]: 125 • Įpurškimo blokas: • 1 užpildas: o Dydis: 400 o Sraigto skersmuo: [mm]: 35 o Didžiausias šūvio tūris: [cm³]: 141 o Didžiausias įpurškimo slėgis: [bar]: 2500 • 2 užpildas: / o Dydis: - o Sraigto skersmuo: - o Didžiausias šūvio tūris: [ccm]: - o Didžiausias įpurškimo slėgis: [bar]: - • 3 agregatas: / o Dydis: [Nurodyti] o Sraigto skersmuo: [mm] o Didžiausias purškimo tūris: [ccm] o Didžiausias įpurškimo slėgis: [bar] Vožtuvo sklendė (skaičius): 6 HK Valdymo taškai Skaičius (matavimo taškai): 42 Kompresorius: 1/0 = taip/ne: 0 Vidinis slėgis: 1 Hidraulinių šerdies traukimų skaičius (fiksuota pusė): 1 Hidraulinių šerdies traukimų skaičius (judanti pusė): 2 Pneumatinių šerdies traukimų skaičius (fiksuota pusė): 2 Pneumatinių šerdies traukimų skaičius (judanti pusė): - Jonizacija: 1/0 = taip/ne: 0 Yra generatorius: 1/0 = taip/ne: 0 Temperatūros valdymo blokai: • Temperatūros valdymo blokas 2 [°C]: 160 • Temperatūros valdymo blokas 3 [°C]: 160 • Temperatūros valdymo blokas 4 [°C]: 160 • Temperatūros valdymo blokas 5 [°C]: 160 • Temperatūros valdymo blokas 6 [°C]: - • Temperatūros valdymo blokas 7 [°C]: - • Temperatūros valdymo blokas 8 [°C]: - • Termoliatorių skaičius: 4 • Maksimali termoliatoriaus temperatūra [°C]: 160 • Serija: Serie 5 HB Therm • Valdiklio tipas: 5 išorinių skydelių • Maks. šalto vandens ciklų (tik įrankiui, tvirtinimo vietai): 2 • Maks. šalto vandens ciklų (tik įrankiui, judančiai vietai): 2 • Temperatūros jutiklis (formai): 1/0 = taip/ne: 1 • Medžiagos džiovintuvas prie mašinos 1/0 = Taip/Ne: 1 • Sąsajos dažymo įrenginys 1/0 = Taip/Ne: 0 Robotas: KUKA KR 22 Roboto naudingoji apkrova [kg]: 22 Greitoji jungtis (1 = QCA90/ 2 = QCA150): 2 • Ryšio jungtis (1 = Sub-D/ 2 = dviguba Sub-D): 2 • Roboto vakuuminių žiedų skaičius: 8 • Roboto griebtuvo žiedai Nr.: 8 • Roboto ašys: A1, A2, A3, A4, A5, A6 • Konvejerių sistema: • Padėklo tipas: Standartinis / su padėklo stabdikliu (1 arba 2 juostos): Standartinis ir su padėklu • Konvejerio juosta su padėklo stabdikliu (1 arba 2 juostos): 2 • Kryptis: Išilginė (2) arba skersinė (1): 2 • Papildomos specifikacijos: • Matmenys: o Plotis: [m]: 6 o Ilgis: [m]: 7 o Plotas: [m²]: 42 • Kabelio skerspjūvis: [mm²]: - • Vandens jungties duomenys: o Dydis: [coliai]: - o Taškų skaičius: [Skaičius]: - • Energijos suvartojimas: [kW/h]: - • Mašinos svoris: [kg]: - • Alyvos užpildymo kiekis: [l]: - • Automatikos duomenys: • Integruota automatika: Taip/Ne: 1 Automatikos aprašymas: [Išsami informacija]: „Lightring EVA 2 Seite MOPF“ automatizavimas - „Tayfun Clean“ valymas - aušinimo stalas - ultragarsinis perforavimas - antrasis KUKA KR10
