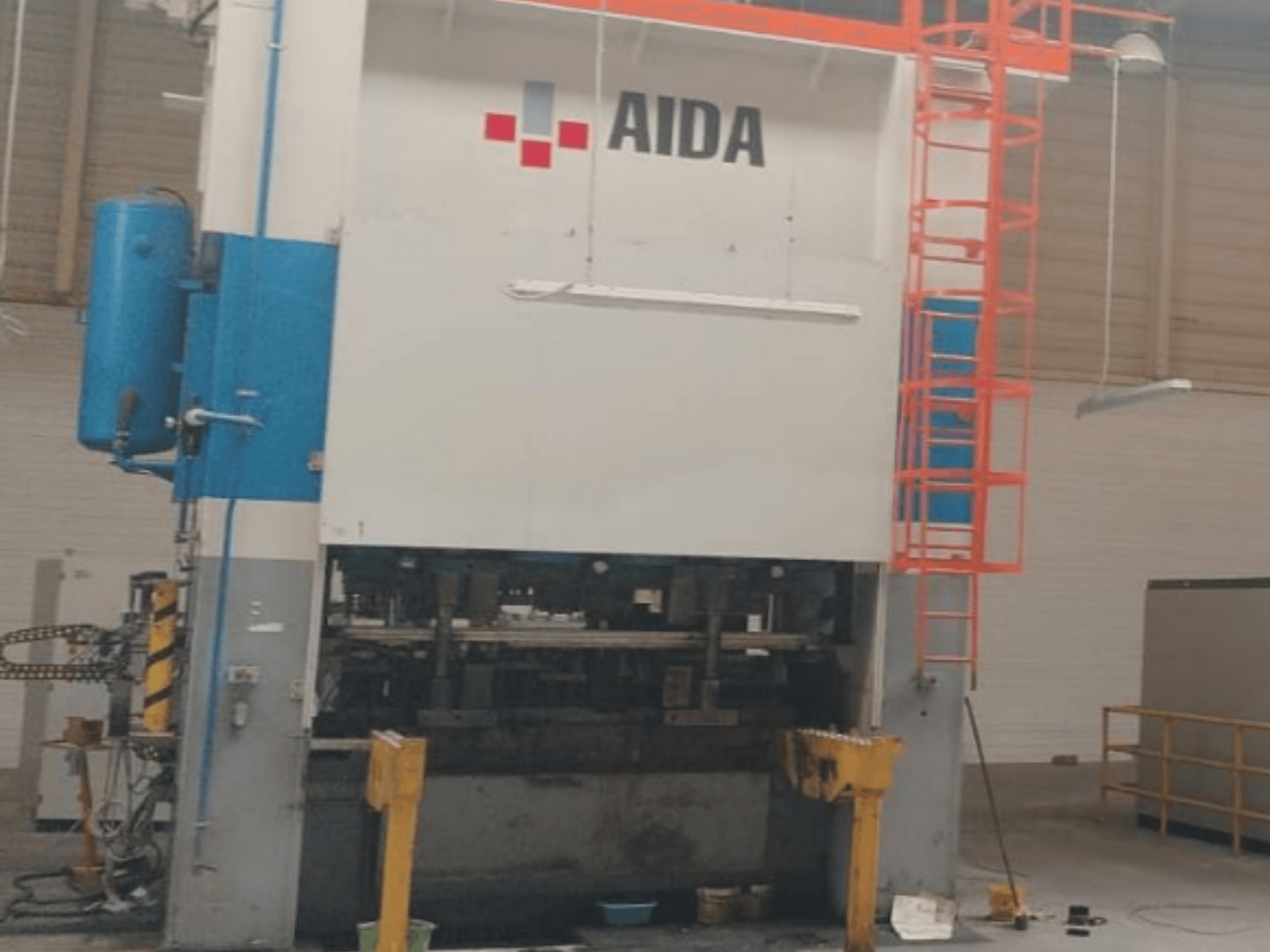

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Pagrindiniai techniniai duomenys:

• Preso galia: 315 tonų

• Nominali presavimo jėga: 3 150 kN

• Nominali galingumo taškas: 12,7 mm virš BDC

• Įprasta alkūninio veleno stabdymo padėtis: viršutinė mirties taško (TDC)

• Eilės ilgis: 250 mm

• Slydimo reguliavimas: 160 mm

• Uždarymo aukštis: 700 mm

• Slydimo greitis: 15–40 smūgių/min

• Maksimalus smagraties greitis: 628,5 aps/min

• Maksimalus sankabos įjungimų skaičius: 24/min

• Sustojimo laikas: 0,386 s

• Saugus atstumas: 618 mm

Šablonas ir darbo plotas:

• Maksimalus štampo dydis: 2 250 × 750 mm

• Maksimalus štampo svoris ant slydimo mechanizmo: 10 200 kg

Mašinos konstrukcija:

• Rėmo konstrukcija: dvigubas vertikalus (tiesių šonų) rėmas

• Pavaros sistema: dviguba švaistiklio (dviguba pitmano)

• Slydimo kreipimas: kreipiamasis slydimas

• Judėjimo tipas: mechaninis svirtinis presas

• Slydimo judesys: vertikalus slankusis judesys

• Pagrindinės ašies judesys: rotacinė alkūninio veleno pavara

• Stūmoklio/slankiklio reguliavimas: varomas varikliu

Amortizavimo sistema:

• Tipas: integruota tempimo amortizacija

• Maksimali amortizatoriaus jėga: 3 450 daN esant 0,6 MPa

Pagalbinės sistemos:

• Priešsvaros cilindrai: taip (priešsvaros jėga 102 kN esant 6 bar)

• Sankabos ir stabdžių sistema: pneumatinė

• Tepimo sistema: centralizuota automatinė tepimo sistema

• Saugos sistema: integruota

• Operatoriaus apsauga: įtraukta

• Parengta automatizavimui: taip

Pagrindiniai našumo ir saugos bruožai:

• Didelio tvirtumo dvigubo vertikalaus rėmo konstrukcija

• Dvigubas pitmano pavaros mechanizmas, užtikrinantis geresnį slydimo lygiagretumą ir apkrovos paskirstymą

• Pneumatinė sankaba-stabdys, užtikrinanti patikimą veikimą ir greitą stabdymą

• Integruotos saugos ir operatoriaus apsaugos sistemos

• Sukurta integruoti su automatinėmis padavimo ir perdavimo sistemomis

Pagalbinės sistemos:

• Priešsvaros cilindrai: taip (priešsvaros jėga 102 kN esant 6 bar slėgiui) (įtraukti)

• Sankabos ir stabdžių sistema: pneumatinė (įtraukta)

• Tepimo sistema: centralizuota automatinė tepimo sistema (įtraukta)

• Traukimo pagalvėlė: integruota (įtraukta)

• Saugos sistema: integruota (įtraukta)

• Operatoriaus apsauga: taip (įtraukta)

• Paruošta automatizavimui: taip (įtraukta)

• Kita papildoma įranga: neįtraukta
