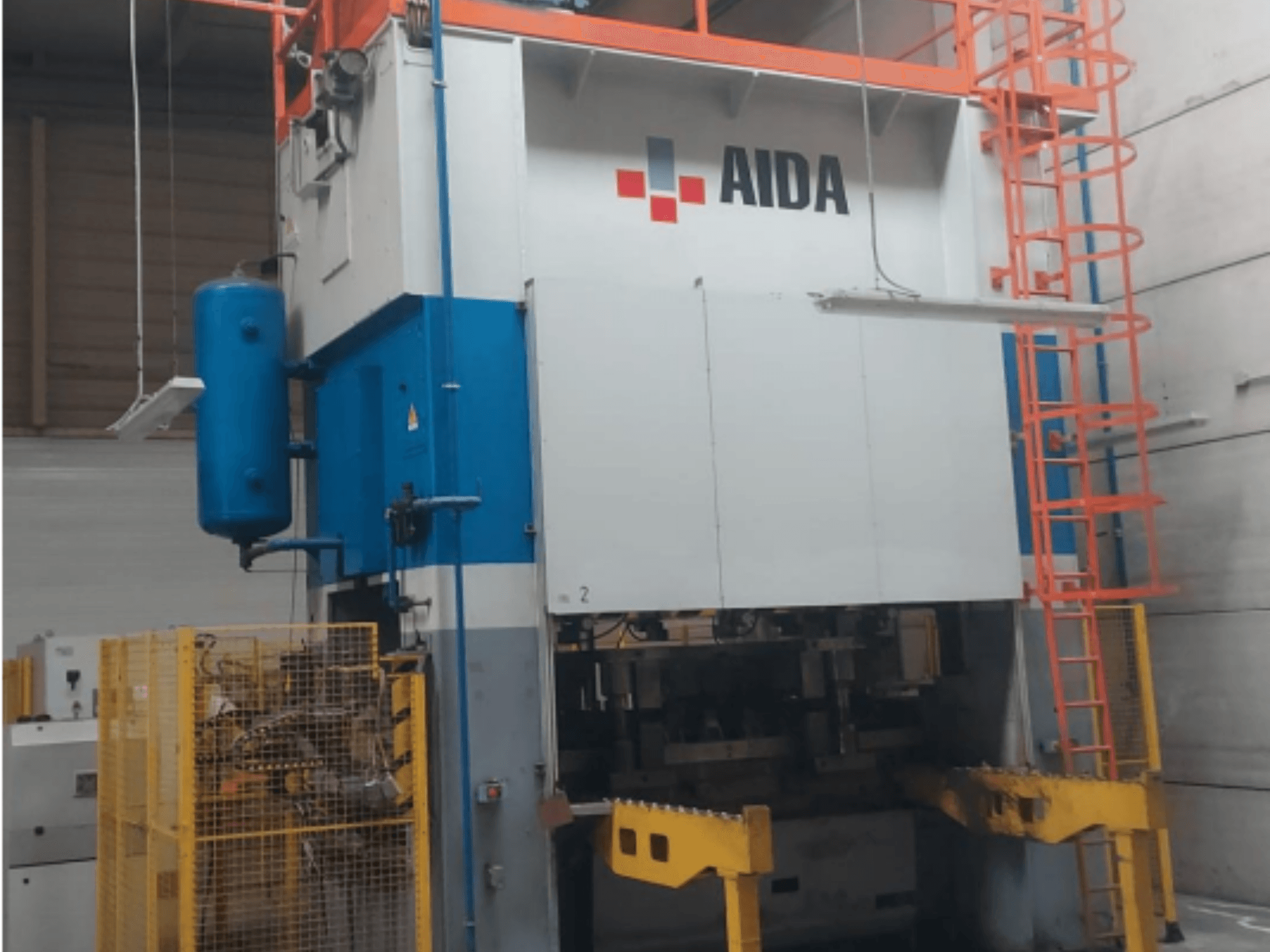

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Pagrindiniai techniniai duomenys:

• Preso galia: 315 tonų

• Nominali presavimo jėga: 3 150 kN

• Nominali galingumo taškas: 12,7 mm virš apatinio mirties taško (BDC)

• Įprasta alkūninio veleno stabdymo padėtis: viršutinė mirties taško (TDC)

• Eilės ilgis: 250 mm

• Slydimo reguliavimas: 160 mm

• Uždarymo aukštis: 700 mm

• Slydimo greitis: 15–40 eilių/min

• Maksimalus smagraties greitis: 628,5 aps/min

• Maksimalus sankabos įjungimų skaičius: 24 įjungimai/min

• Sustojimo laikas: 0,386 s

• Saugus atstumas: 618 mm

Šablonas ir darbo zona:

• Maksimalus štampo dydis: 2 250 × 750 mm

• Maksimalus štampo svoris ant slydimo mechanizmo: 10 200 kg

Mašinos konstrukcija:

• Rėmo konstrukcija: Dvigubas vertikalus (tiesių šonų) rėmas

• Pavaros sistema: Dvigubas šarnyras (dvigubas pitmanas)

• Slydimo kreipimas: kreipiamasis slydimas

• Judėjimo tipas: Mechaninė svirtinė presas

• Slydimo judesys: Vertikalus slankusis judesys

• Pagrindinės ašies judesys: Rotacinė alkūninio veleno pavara

• Stūmoklio reguliavimas: Motorizuotas slydimo reguliavimas

Amortizavimo sistema:

• Tipas: Integruota tempimo amortizacija

• Maksimali amortizatoriaus jėga: 3 450 daN esant 0,6 MPa

Sistemos ir sauga:

• Priešsvaros cilindrai: Taip

• Priešsvaros jėga: 102 kN esant 6 bar

• Sankabos ir stabdžių sistema: Pneumatinė

• Tepimo sistema: centralizuota automatinė tepimo sistema

• Saugos sistema: Integruota

• Operatoriaus apsauga: Įtraukta

• Parengta automatizavimui: Taip

Našumo ir saugos pastabos:

• Didelio tvirtumo dvigubo vertikalaus rėmo konstrukcija

• Dvigubas pitmano pavaros mechanizmas, užtikrinantis geresnį slydimo lygiagretumą ir apkrovos paskirstymą

• Pneumatinė sankaba-stabdys, užtikrinanti patikimą veikimą ir greitą stabdymą

• Sukurta integruoti su automatinėmis padavimo ir perkėlimo sistemomis

Pagalbinės sistemos:

• Priešsvaros cilindrai: taip (priešsvaros jėga 102 kN esant 6 bar slėgiui) (įtraukti)

• Sankabos ir stabdžių sistema: pneumatinė (įtraukta)

• Tepimo sistema: centralizuota automatinė tepimo sistema (įtraukta)

• Traukimo pagalvėlė: integruota (įtraukta)

• Saugos sistema: integruota (įtraukta)

• Operatoriaus apsauga: taip (įtraukta)

• Paruošta automatizavimui: taip (įtraukta)

• Kita papildoma įranga: neįtraukta
