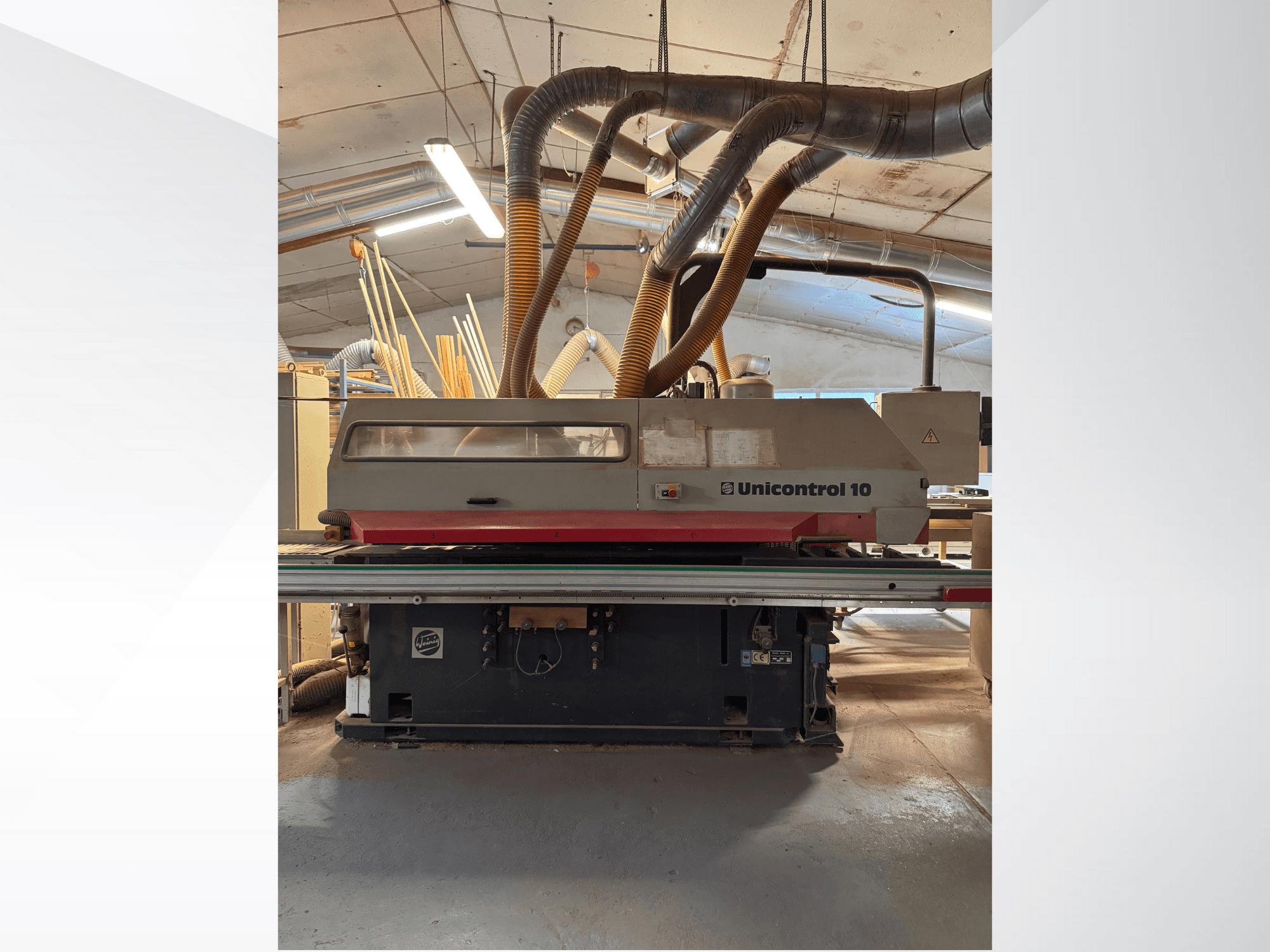

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Galimybės

  • Darbinis plotis: 40-220 mm

  • Darbinis aukštis (išilginis apdirbimas): 40-100 mm

  • Darbinis aukštis (skersinis apdirbimas): 40-100 mm (priešpriešinės medienos aukštis 80 mm)

  • Ruošinio ilgis (išilginis): min. 220 mm + 2 x strypo ilgis

  • Ruošinio ilgis (skersinis): min. 275 mm + 1 x dyglio ilgis su 320 mm skersmens įrankiu.

• Pastūma (skersinis apdirbimas)

  • Variklio galia: 0,3 kW

  • Pastūmos greitis: 3-25 m/min

  • Ruošinio prispaudimas: 2 prispaudimo žnyplės

  • Ilgio ribotuvas: su rėmo ar varčios išorinių matmenų skalė ir skaitymo lupa

  • Skaitiklis: su pneumatiniu laikrodžiu, 4 padėtys (netaikoma studijos langams), iki medienos aukščio maks. 80 mm

  • Dvigubas dalių paketas: vienos arba dviejų dalių padavimas, su kryžminio atskyrimo ir laikymo sistema

    • 1-osios dalies (gulinčios ant atramos) medienos plotis: 55-90 mm

    • 2-osios dalies medienos plotis: 130 mm

• Padavimas (išilginis apdirbimas)

  • Variklio galia: 2,2 kW

  • Pastūmos greitis: 4-18 m/min (tolygiai reguliuojamas dažnio keitikliu)

  • Padavimo velenėlių atstumas: 100/120 mm

  • Padavimo velenėlių plotis: 30/50 mm

  • Padavimo ritinėlio skersmuo: 95 mm

• Apdorojimo įrenginiai

  • Kryžminio pjovimo pjūklas

    • Variklio galia: 3 kW

    • Suklio skersmuo: 40 mm

    • Suklio greitis: 2800 aps/min.

    • Įrankio svyravimas: maks. 400 mm

    • Ašinis reguliavimas: pneumatinis prieš 4 kartus perstumiamą bokštelį

  • 1-asis suklys su dygliu ir grioveliu

    • Variklio galia: 11 kW

    • Suklio skersmuo: 50 mm

    • Suklio greitis: 3250 aps/min.

    • Įrankio svyravimas: maks. 320 mm

    • Įrankio prispaudimo ilgis: 320 mm

    • Ašinio reguliavimo diapazonas: 240 mm

    • Įrankių skaičius: Įrankių skaičius: 4 x 80 mm

    • Ašinis reguliavimas: hidraulinis

  • 1-asis profiliavimo velenas

    • Variklio galia: 11 kW

    • Suklio skersmuo: 50 mm

    • Suklio greitis: 6000 aps/min.

    • Įrankio skersmuo: maks. 232 mm

    • Įrankio nulinio posvyrio apskritimas: 130-140 mm

    • Įrankio prispaudimo ilgis: 320 mm

    • Ašinio/radialinio reguliavimo diapazonas: 240/80 mm

    • Įrankių padėčių skaičius: Įrankių skaičius: 4 x 80 mm

    • Ašinis reguliavimas: hidraulinis

  • 2-asis profiliavimo velenas

    • Variklio galia: 11 kW

    • Suklio skersmuo: 50 mm

    • Suklio greitis: 6000 aps/min.

    • Įrankio skersmuo: maks. 232 mm

    • Įrankio nulinis apskritimas: 130-140 mm

    • Įrankio prispaudimo ilgis: 320 mm

    • Ašinio/radialinio reguliavimo diapazonas: 240/80 mm

    • Įrankių padėčių skaičius: Įrankių skaičius: 4 x 80 mm

    • Ašinis reguliavimas: hidraulinis

  • Mechaniniai suklio stabdžiai

    • Profiliuojančiam (-iems) sukliui (-iams)

    • Skersinio pjovimo pjūklams ir profiliavimo / pjovimo įrenginiams

  • Profilinio frezavimo įrenginys (horizontalus, viršutinis; priešais paskutinį profiliavimo veleną)

    • Radialinis indeksavimas: 2 padėtys

    • Su ašine indeksacija: 2 padėtys

    • Variklio galia: 3 kW

    • Suklio skersmuo: 40 mm

    • Suklio greitis: 5850 aps/min.

    • Įrankio svyravimas: 1,5 m: 130 mm

    • Įrankio prispaudimo ilgis: 40 mm

    • Ašinio reguliavimo diapazonas: 52 mm

    • Radialinio reguliavimo diapazonas: 52 mm: 125 mm

  • Profilių frezavimo įrenginys (vertikalus, dešinysis; staklių gale)

    • Radialinis indeksavimas: 2 padėtys

    • Ašinis indeksavimas: 2 padėtys

    • Variklio galia: 3 kW

    • Suklio skersmuo: 40 mm

    • Suklio greitis: 5850 aps/min.

    • Įrankio svyravimas: 1,5 m: 210 mm

    • Įrankio prispaudimo ilgis: 160 mm

    • Ašinio reguliavimo diapazonas: 90 mm

    • Radialinio reguliavimo diapazonas: 90 mm: 100 mm

  • Ilginis dantračių išpjovimo ir įpjovimo velenas (640 mm įrankio prispaudimo ilgis, vietoj 320 mm veleno)

    • Variklio galia: 15 kW

    • Suklio greitis: 2925 aps/min.

    • Įrankių padėčių skaičius: 8 x 80 mm

    • Ašinio reguliavimo diapazonas: 560 mm

Papildoma įranga

• Kryžminio pjovimo pjūklo lazerinė kreipiamoji šviesa pjūviui aptikti

• Studijos lango įrenginys

  • Pasukamas ilgio ribotuvas +/- 60° kampu su elektroniniu skaitmeniniu ekranu ir pneumatiniu prispaudimu

  • Slankiojanti skaitiklio juosta

  • Specialus slėgis nuožulnioms detalėms gaminti

  • Apribojimas: medienos storis maks. 120 mm

  • Esant -60°: detalės plotis maks. 110 mm su 80 mm ilgio dygliu arba maks. 150 mm su priešpriešiniais profiliais

• Frezavimo paketas

  • Sinchronizavimo įtaisas su automatiniu panardinimu (ant 1-ojo profiliavimo veleno)

  • Atraminis bėgis su slankiojančiu diržu

  • Padavimo velenėlis su aukštu / žemu taktiniu dažniu iki 2-ojo profiliavimo veleno, kad sutrumpėtų frezavimo kelias

  • Programinės įrangos išplėtimas su 100 laisvai programuojamų frezavimo tipų

• Du ašiniai tiekiamieji velenėliai su ašiniu taktiniu pasukimu, esantys priešais abu profiliavimo velenus, skirti siauroms ir trumpoms detalėms gaminti

• Žingsnio kreipiklis

  • Automatiškai taktuojama kreipiančioji stotelėje, skirta žiedų gamybai

  • Staklių gale esančio vertikalaus dešiniojo profilio frezavimo įrenginio zonoje iš viršaus esanti kreipiančioji strypo juosta

• Elektroninis padavimo aukščio reguliavimas su elektroniniu skaitmeniniu ekranu

• Automatinė tekinimo sistema, skirta vienam darbuotojui, įskaitant konvejerį be
