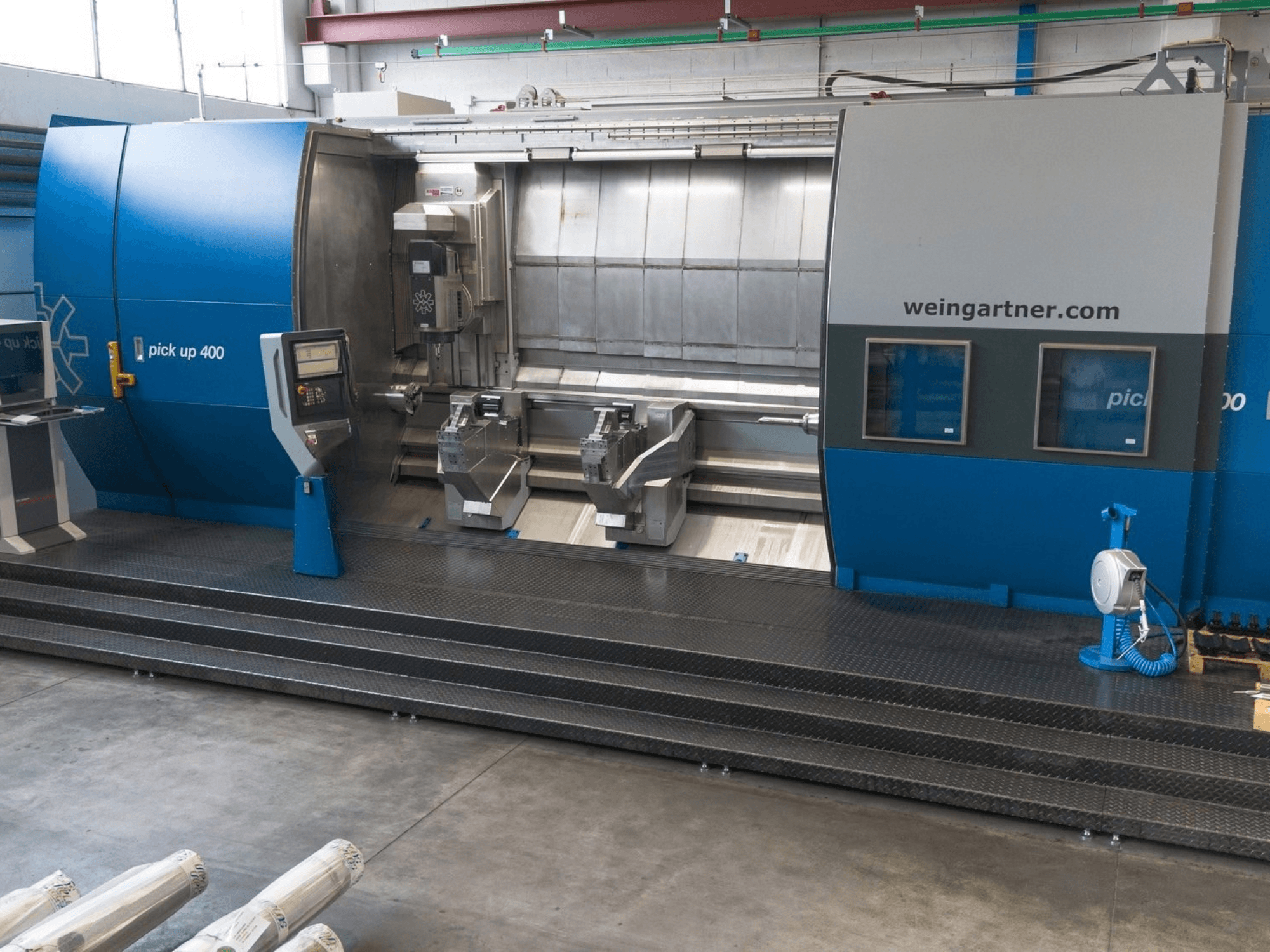

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Valdymas: „Siemens 840D Solution Line“ (NCU 720.3), „OP19“ jutiklinis ekranas + „Siemens TP700“ jutiklinė plokštė

• Vienalaikis apdirbimas: 5 ašių; tekinimas B ašimi

• Detalių apdirbimo galimybės: maks. ilgis tarp centrų 4 000 mm; maks. frezavimo skersmuo 180 mm; griebtuvo dydis Ø260 mm

• Maitinimas: 3 × 400 V / 50 Hz; pagrindinė saugiklio vertė – apie 200 A

Ašys

• X: eiga 450 mm; greitasis judėjimas 20 m/min

• Y: eiga −80 / +150 mm; greitasis judėjimas 20 m/min

• Z: greitasis poslinkis 25 m/min

• B: pasukimo kampas ±45°; maks. pasukimo greitis 90°/s; fiksavimo sukimo momentas 5 000 Nm

• C: maks. greitis 50 aps./min.; maks. sukimo momentas 1 740 Nm (nuolatinis) / 2 580 Nm (40 % apkrova)

• W (galinės galvutės slydimo mechanizmas): greitasis 15 m/min

• VZ1 / VZ2 (pagalbinės atramos slydimo mechanizmai): greitasis 15 m/min

Tekinimo / frezavimo agregatas

• Agregatas: UFE-400; įrankių suklis: MDFK

• Galia: 45 kW (nuolatinė) / 70 kW (40 % apkrovos)

• Maksimalus veleno sukimosi greitis: 14 000 aps/min; nominalus greitis: 1 560 aps/min

• Sukimo momentas: 275 Nm (nuolatinis) / 430 Nm (40 % apkrova)

• Įrankio sąsaja: HSK 100‑T (suderinama su HSK 100‑A / HSK 100‑T); papildoma sąsaja: Capto C8

• Vidinis aušinimo skysčio srautas: 80 bar; 20 l/min

Užpakalinė galvutė

• Hidrauliškai valdomas strypas; skersmuo 190 mm; eiga 200 mm; Morse'o kūgis MK6

Staklių įranga / konfigūracija

• Priekiniai ir galiniai savaime centruojantys atraminiai stelažai; nepriklausomai reguliuojami CNC

• 2 prizminiai atraminiai stelažai sraigtiniam frezavimui

• Tvirtinimo žandų diapazonai: 15–30 / 30–65 / 65–140 / 140–200 mm

• Hidraulinis SMW KNCS‑N 260 galingasis griebtuvas su greitu spaustuvų keitimu

• Centrinė tepimo sistema

• Visiškai uždaras staklių korpusas su varomomis saugos durimis; „Visiport“ apžiūros langeliai

• Hidraulinės ir pneumatinės sistemos

• Paruošimas aušinimo skysčio ir alyvos garų ištraukimui

• Elektroninis rankinis valdymas B/C/X/Y/Z ašims

Programinė įranga / valdymo funkcijos

• „Siemens Safety Integrated“; „Profibus“ / „Profinet“; OPC UA sąsaja

• 5 ašių vienalaikis apdirbimas; B ašies tekinimas; „TRANSMIT“ / „TRACYL“

• Temperatūros kompensavimas X/Y

• DNC nuotolinė diagnostika; „WMDS Diagnostic System“; nuotolinės diagnostikos galimybė

• „weinCAD EXTRUDER DESIGNER“; „WeinEXT – Praxis“

Papildoma įranga

• Šarnyrinis-juostinis drožlių konvejeris

• Aušinimo skysčio filtravimo sistema KF 200: 1 400 l talpa; 40 µm filtravimas; aukšto slėgio siurblys 80 bar / 46 l/min; žemo slėgio siurblys 13 bar / 160 l/min; automatinis alyvos surinkėjas

• Alyvos garų ištraukimo įrenginys: oro srautas apie 4 000 m³/h

• Darbo platforma su laiptais ir turėklais
