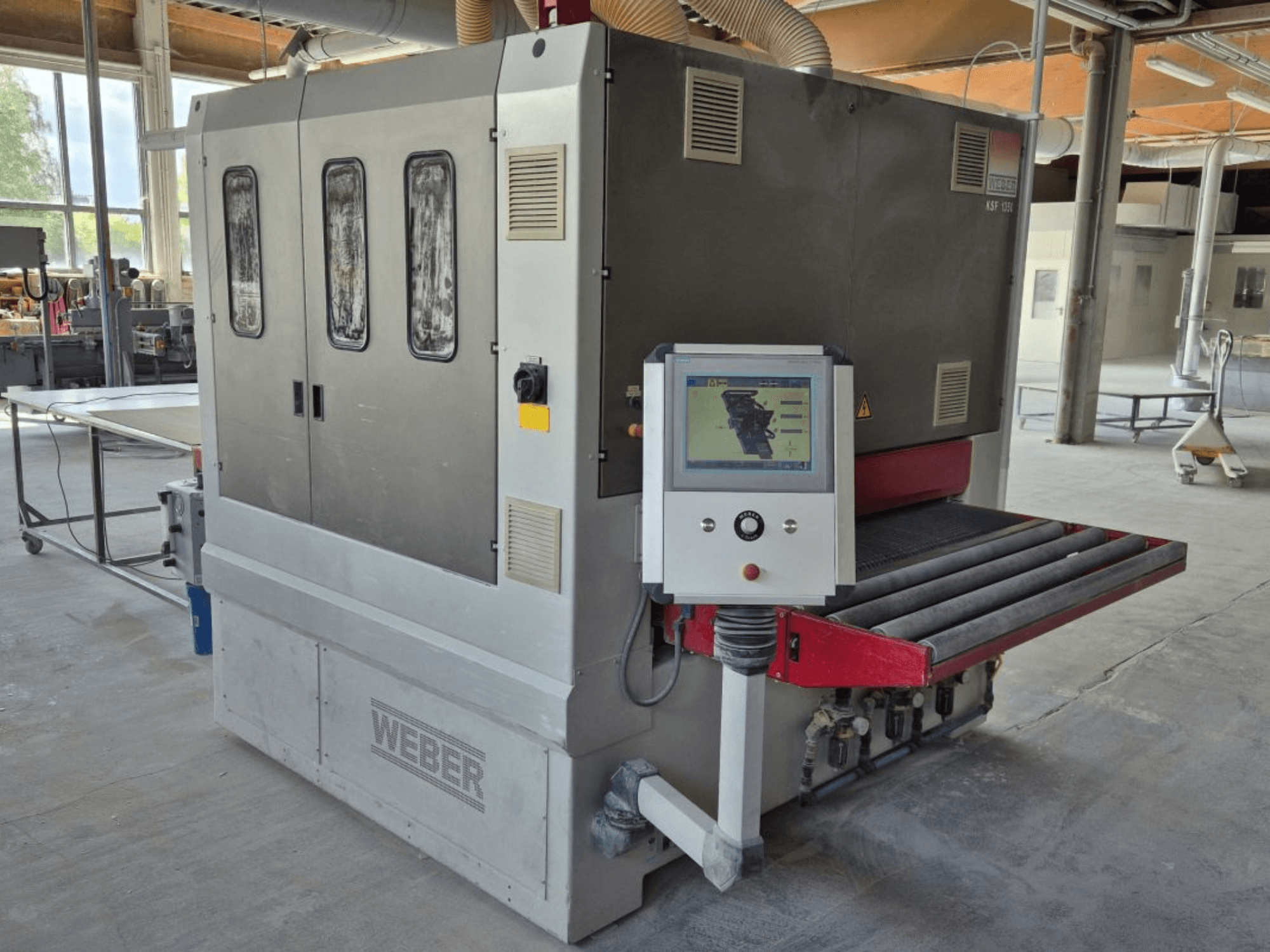

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Mašinos rėmas ir padavimas

• Didelio atsparumo suvirinto plieno konstrukcija, skirta 3 šlifavimo įrenginiams

• Pastovus padavimo aukštis: 900 mm

• Valdymo skydelis ir šlifavimo juostos keitimas kairėje pusėje (padavimo kryptimi)

• Nuolat reguliuojamas pastūmos greitis: 3-18 m/min, reguliuojamas dažniu

• Vakuuminio transporterio juostos versija su 5,5 kW vakuuminiu pūstuvu ir vakuuminiu kanalu prie viršutinio mašinos krašto

1 įrenginys: kryžminės juostos įrenginys

• Slėginė lamelinė juosta su veltiniu ir grafitu

• ISD jungties slėginės juostos sistema su 11 mm ruošinio aptikimu ir 44 mm slėgio juostos pločiu

• Šlifavimo juostos išpūtimo įtaisas, valdomas pagal ruošinį

2 įrenginys: CBF kombinuotas įrenginys

• Rievėtos gumos kontaktinis velenėlis Ø 130 mm, 60 Shore

• Kryžminio padavimo lamelinė juosta su atskira 4,0 kW pavara

• ISA jungties slėgio sijos sistema su 11 mm ruošinio aptikimu ir 22 mm slėgio pločio (priešpriešinio sukimosi)

• Detalės valdomas svyruojantis šlifavimo juostos išpūtimo įtaisas

3 įrenginys: kryžminės juostos įrenginys

• ISD jungiamoji slėginio spindulio sistema su 11 mm ruošinio aptikimu ir 44 mm slėgio spindulio pločiu

• Detalės valdomas šlifavimo juostos nupūtimo įtaisas

Valdikliai ir funkcijos

• "Siemens MP 377" 12 colių daugiapanelio HMI: 12 colių spalvotas ekranas, programų atmintis 300 programų, visi parametrai nustatomi per programą

• WEBER i-Touch valdymas su sukamąja rankenėle

• WEBER AWDM: automatinis storio reguliavimas mašinos įėjime su paleidimo jungikliu

• Per didelio storio apsauginis ritinėlis ties įėjimu: automatinis kontaktinio ritinėlio ir segmentinių slėgio sijų pakėlimas; padavimo išjungimas

• ISA/ISD valdymas: didelės skiriamosios gebos detalės nustatymas 22 mm žingsniu; laisvas sudėtingų formų pakrovimas; daugkartinis pakrovimas su minimaliais atstumais; per programą reguliuojamas šlifavimo intensyvumas ir slėgis

• ISA jungiamoji slėginės sijos sistema (2 įrenginys): išilgai ir skersai judanti slėginė detalė

• ISD segmentinė slėgio spindulio sistema (1 ir 3 blokai): atskirai reguliuojamas kraštinis slėgis (tik išorinė briauna arba išorinė ir vidinė briaunos); galima pasirinkti išilginę ir skersinę briaunas arba tik išilginę briauną

Techniniai duomenys

• Darbinis plotis: 1350 mm

• 1 pavaros blokas (Eco-Drive, reguliuojamas dažniu): 15,0 kW

• 2 pavaros blokas (Eco-Drive, reguliuojamas dažniu): 20,0 kW.

• 3 pavaros blokas (Eco-Drive, reguliuojamas dažnis): 15,0 kW

• CBF pavara: 3,0 kW

• Vakuuminio ventiliatoriaus pavara: 5,5 kW

• Priešgaisrinis tiekimas (dažnio reguliavimas): 3,0 kW

• Aukščio reguliavimo pavara (reguliuojama dažniu): 0,75 kW

• Šlifavimo juostos greitis (reguliuojamas dažniu): apie 3-20 m/s

• Šlifavimo juostos dydis (kryžminės juostos): 2 × 150 × 5100 mm

• Šlifavimo juostos dydis (plati juosta): 1370 × 2620 mm

• Ruošinio storis (min. / maks.): 4-140 mm

• Darbinis aukštis (pastovus): 900 mm

• Laipsniškas pastūmos greitis: 3-18 m/min

Papildoma įranga

• Ruošinio išstūmimo įtaisas su WEBER ES sistema (ruošinio valdymas; energijos taupymas; individualus šliaužiklio valdymas)

• WANDRES mikrovalymas, vieno šepečio versija (elektrinis kardinis šepetys su integruotu mikrodrėgikliu optimaliam dažų dulkių pašalinimui)
