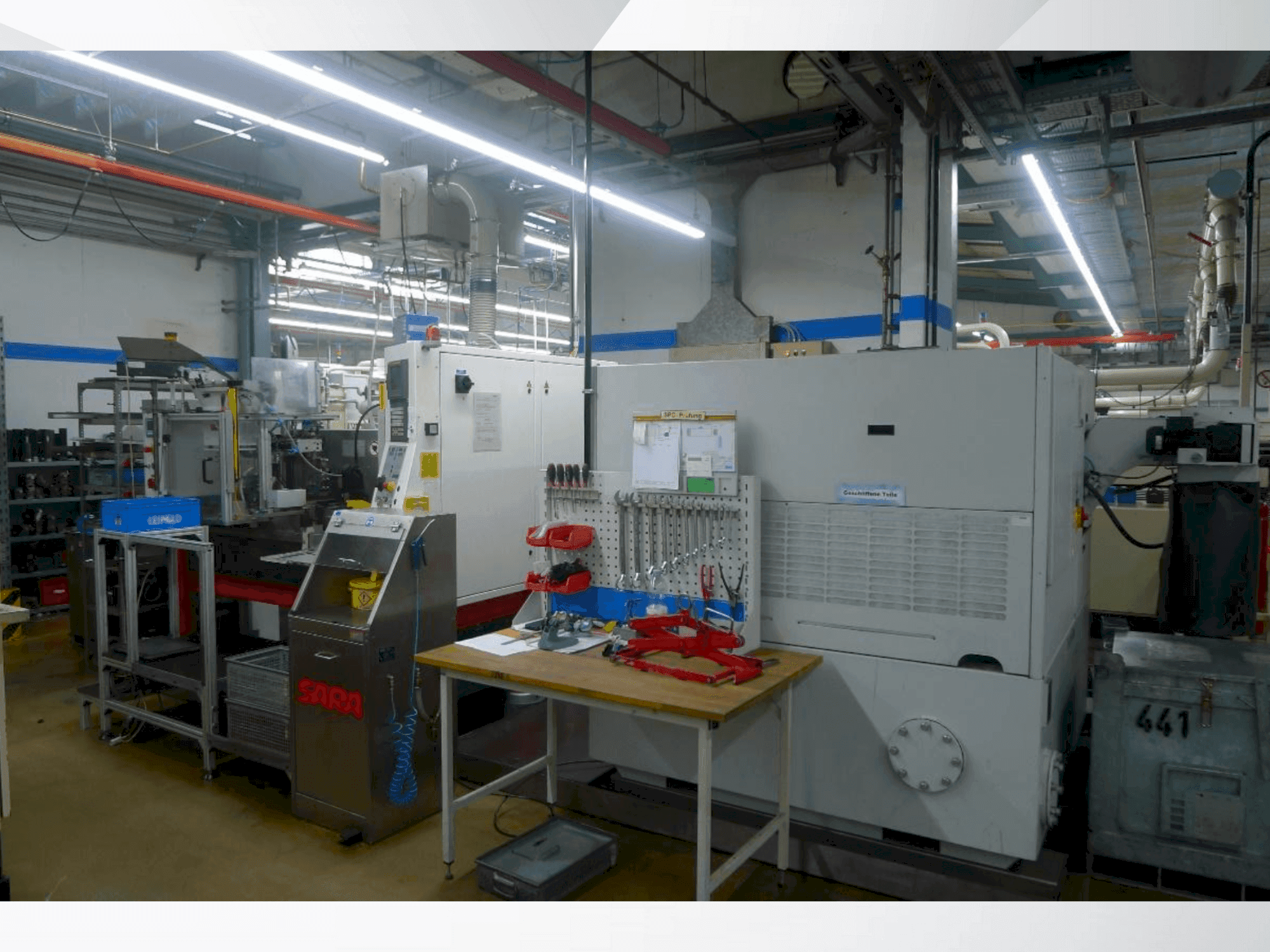

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Papildoma įranga

• - „Kraft & Bauer“ gaisro gesinimo sistema, FB703S-UV3-TFM70°/KLA 6-S-MV tipas / „Knoll“ mikrofiltras, „Micro Pur 240 F“ tipas / „Streuli“ siurblinė, SHSRT300-TL142/180 tipas

Papildoma informacija

Mašinos privalumai

• Techninės mašinos privalumai:
  • - Skersinio šlifavimo darbinis plotas: 1,5–100 mm ruošinio skersmuo / įgilinamojo šlifavimo darbinis plotas: 1,5–100 mm ruošinio skersmuo / maksimalus šlifavimo ilgis: 250 mm
  • - Maks. Išorinis skersmuo: 400 mm / vidinis skersmuo: 203,2 mm / maks. Plotis: 250 mm / periferinis greitis: 50 m/s / pavaros galia: 11 kw (su balansavimo įtaisu)
  • - Maks. Išorinis skersmuo: 225 mm / vidinis skersmuo: 127 mm / maks. Plotis: 250 mm / greičio diapazonas: 0–265 aps. /min. / maks. Pasvirimo kampas: +5/+5° / pavaros galia: 3,7 kw

Papildoma informacija

• - Šlifavimo proceso įrankiai Įrankių rinkinys Dalys 19085 ir 19575 Skersinis šlifavimas Šlifavimo išdėstymo ir įrankio konstrukcijos iliustracija Įrankio konstrukcija Šlifavimo išdėstymo ir įrankio konstrukcijos iliustracija Ruošinio laikiklis Ruošinio laikiklis, įsk. (brėžinys) Korundo šlifavimo diskas Reguliavimo diskas SS flanšas © 203,2 mm su dangteliu Naudotas, 50% nuolaida Šlifavimo disko tvirtinimo flanšas @ 203,2 mm su dangteliu RS flanšas © 127 mm su dangteliu Naudotas, 50% nuolaida Reguliavimo disko tvirtinimo flanšas © 127 mm su dangteliu Įrankių rinkinys Varantysis velenas 13819 Įstrižinis šlifavimas Šlifavimo išdėstymo ir įrankių konstrukcijos iliustracija Įrankio konstrukcija Šlifavimo išdėstymo ir įrankių konstrukcijos iliustracija Ruošinio laikiklis Ruošinio laikiklis (su brėžiniu) 3 korundo šlifavimo diskas 3 reguliavimo diskai 4 tarpinis žiedas 1 šlifavimo disko apdirbimo deimantas 1 reguliavimo disko apdirbimo deimantas Aušinimo ir filtravimo sistema KM Streull siurblinė, tipas SHSRT300 Streuli aušinimo skysčio siurblinė, tipas SHSRT300: Našumas 300 litrų, su aušinimo skysčio siurbliu 1,1 kW, našumas 150 |/min, 10 metrų tiekimo aukštis. Į sistemą integruotas antras bakas su šviežiu vandeniu, skirtas linijiniams varikliams ir šlifavimo velenui aušinti (siurblys 0,24 kW, našumas 50 min., / tiekimo aukštis maks. 5 m). Tarp dviejų bakų vyksta šilumos mainai. Mobili versija su 4 pasukamais ratukais. Kėlimo stotis yra po mašina. Į kainą įskaičiuota sąsaja ir valdymas per mašinos valdymo sistemą, spalva pilka RAL 7036. Automatika Konvejerio juostos iškrovimas po RS Konvejerio juosta iškrovimui po reguliavimo disku: ji transportuoja detales į priekį iš mašinos, joms praėjus šlifavimo procesą. Pavaros variklis turi greičio reguliatorių, skirtą bepakopiam juostos greičio reguliavimui. Įjungimas ir išjungimas atliekami CNC valdymo būdu. Juosta pritvirtinta prie atraminio bloko. Lašėjimo indas po juosta surenka ir perdirba likusį aušinimo skystį. Ilgis yra 1200 mm, plotis 50 mm. Didžiausias galimas ruošinių skersmuo yra 40 mm. Pakreiptas latakas su ruošinių talpykla. Detalės švelniai rieda žemyn į surinkimo baseiną, pripildytą aušinimo skysčio. Viduje yra perforuotas metalinis krepšys, kuris naudojamas gataviems ruošiniams išimti iš surinkimo baseino. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Arbeitsbereich Einstechschleifen Werkstück-Durchmesser bis 100 mm Grösste Schleiflänge bis 270 mm Schlelfscheibe Aussendurchmesser Inn 0, 3 3 2 0 mm Breite maks (1 formos tipas) 250 mm Breite maks. (7 formos tipas) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstant (maks., 2'390 U/min) 50 m/s Antriebsleistung (parinktis: Spindel 29 kW schemos 1 kW 250 mm Innendurchmesser ซี 127 mm Breite maks. (1 formos tipas) 250 mm Breite maks. (7 formos tipas) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 l/min. Neigungswinkel maks. +5*1-5° Antriebsleistung 3,7 KW Positionierungsgenauigkeit (visi 3 Achsen U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Elektrische Ausrüstung Eingangsspannung (+/- 10%) 3 x 40V 3 Hz 080 Hz / oder nach. DIN-ISO 8573-1 (wenn < 6 bar ir su Wasserdampf gesattigter Druckluft muss ein zusätzlicher Lufttrockner vorgeschaltet werden). Luftverbrauch 20 - 30 l/min. Gewicht 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./ W Achsantriebe su FANUCtimearmotoren Positionierung su Absolut-Glas-Massstäben (Heidenhain), Auflösung 50 nm, su Sperrluft geschützt. Schleifspindel mit integriertem Antrieb (variklio velenas), wassergekühlt Regelspindel mit Direktantrieb (FANUC variklis), +/- 4 mm ašinis posūkis Abricht-Diamanthalter für Schleif- und Regelscheibe am Euflagebock montiert Werkstüccentuflageflagewellenzu Auflagenhöhe Vollständige aufklappbare Sicherheitsverschalung zur Abdeckung des Schleifbereiches mit Gasdruckdämpfer und Sicherheitsschalter (patentas: CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (69-NCungte feststehende Kühlmitteldüse) „FANUC 21i MB“ su SPS Maschinen programinės įrangos integratoriumi vielfältigen Funktionen wie: V-konstant für Schielfschelbe und Regelschelbe Schleifzyklen für Einstech- und Durchgangsschleilen Masskompensationen für Schleif- und Regelscheibe Benennung der Auflagenhöhe und des des Diamanten derwsterscher PIEZZO-Tastatur Elektrische Versorgung 230V AC 6A über Transformator Handwerkzeugsatz 1 Betriebsanleitung in deutscher Sprache 1 Elektroschema und D 1 Software-Lader D (auf CD) Farben: Weiss RAL 9010, Rot irschwar2 Search
