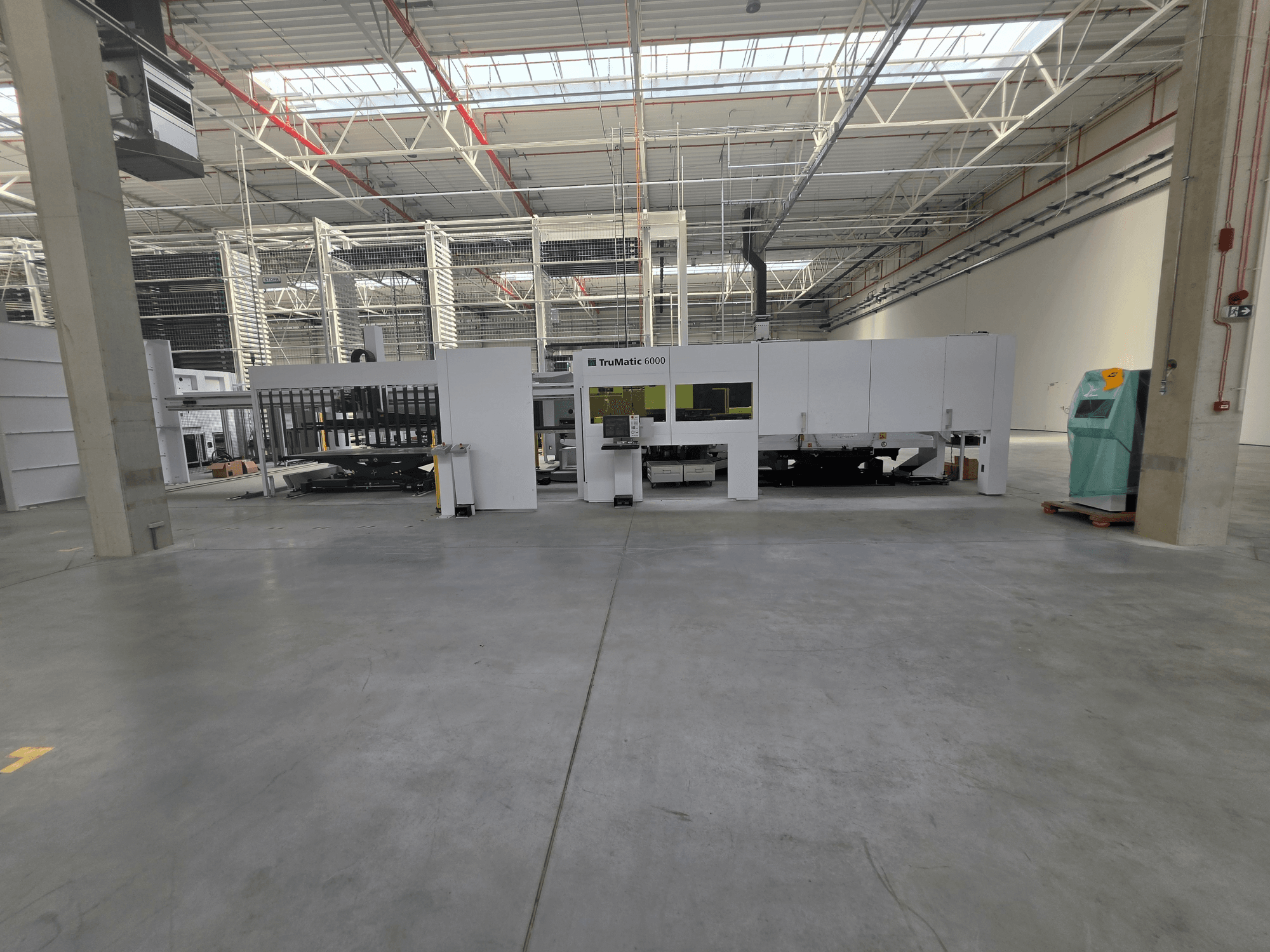

TRUMPF - TruMatic 6000-1600 fiberPL-PUN-TRU-2022-00001

• Lazerinis šaltinis: „TruDisk 3001“ kietojo kūno lazeris, 3 000 W, šviesolaidinis spindulio perdavimas (10 m), kompaktiška pjovimo galvutė, susidūrimo apsauga, apsauginis stiklas, uždara spindulio kreipimo sistema, programuojamas pjovimo dujų slėgis

• Valdymas/OS/Sąsaja: „Rexroth IndraMotion MTX CMP70“; „Windows Embedded“; 17 colių jutiklinis ekranas; 4 GB programų atminties; 320 GB HDD; USB; RJ45 10/100 Mbit/s; internetinė nuotolinė priežiūra; integruota technologijų duomenų bazė; NC programų valdymas; gamybos planavimas; automatinis staklių išjungimas; tinklo jungtis programavimo ir gamybos sistemoms

• Darbinis plotas:

  • Štampavimas (be padėties keitimo): 3 050 x 1 550 mm

  • Pjovimas lazeriu (be perstatymo): 3 050 x 1 550 mm

  • Kombinuotas (be perstatymo): 2 500 x 1 550 mm

  • Kombinuotas (su perkėlimu): 3 050 x 1 550 mm

  • Maksimalus lakšto storis: 6,4 mm; Maksimalus ruošinio svoris: 230 kg

  • Maksimalus detalės dydis per atvartus: 500 x 500 mm (lazeris) / 500 x 500 mm (štampavimas); per išmetimo angą: 80 x 50 mm

• Ašys / našumas:

  • Pavaros: priežiūros nereikalaujantys kintamosios srovės servovarikliai (X/Y/C); elektrohidraulinė štampavimo galvutė

  • Maksimalūs greičiai: X 90 m/min; Y 90 m/min; sinchroninis 108 m/min; C ašis 330 aps/min (štampavimas/sriegių formavimas)

  • Dažniai: Maksimalus štampavimo dažnis esant E=1 mm: 917 smūgių/min; žymėjimas: 2 800 smūgių/min

  • Tikslumas: Pa ±0,1 mm; Ps ±0,03 mm; mažiausias žingsnis 0,001 mm

• Štampavimo agregatas:

  • Jėga: 180 kN; elektrohidraulinė galvutė; rotacinis vienos stoties įrankių laikiklis

  • Įrankio apskritimo skersmuo: štampavimui – 76,2 mm; sriegimui – 101,6 mm; pasirinktinai – 110 mm

  • Pakeitimo trukmė: bazinė – 3,2 s; „MultiTool“ – 0,3 s

  • Magazinas: 25 linijinės pozicijos; standartiniai 22 įrankiai; iki 220 su „MultiTool“

  • Fiksatoriai: 3 hidrauliniai; visiškai pasukami įrankiai; programuojamas ruošinio laikiklis; įrankio ilgio kompensavimas; štampavimo tepimas; drožlių pašalinimas su automatiniu vamzdžio ištuštinimu ir užpildymo lygio įvertinimu; eilių skaičiuoklis; įrankio tepalų lygio stebėjimas; suderinamas su „WhisperTools“

• Formavimo/štampavimo funkcijos:

  • „MultiTool“; „MultiBend“; sriegių formavimas (M2,5–M10); paviršiaus žymėjimas/reljefinis spaudimas; vertikaliai judantys spaustukai

  • Maksimalus „MultiBend“: plotis 55 mm; aukštis su medžiaga 25 mm; kampas iki 90°

  • Automatinis sriegių formavimo tepimas; sriegių skaitiklis

• Lazerinio pjovimo galimybės (maks. storis):

  • Minkštasis/konstrukcinis plienas: iki 6 mm (O2 arba N2)

  • Nerūdijantis plienas: iki 6 mm (N₂)

  • Aliuminis: iki 5 mm (N₂)

• Lazerinės funkcijos: „NitroLine“; „FocusLine“; „FastLine“; „FlyLine“; „ControlLine“; atliekų aptikimas; išmetimo cilindras lazerio pjaustytoms dalims; lazerio įvykių žurnalas; automatinis pjovimo galvutės aukščio reguliavimas

• Standartinė staklių įranga ir sauga:

  • Tvirtas C formos suvirintas rėmas; koordinatinė kreipiamoji sistema; linijinis įrankių magazinas

  • 3 hidrauliniai spaustukai; programuojamas grįžimas į pradinę padėtį; pėdinis jungiklis spaustukų uždarymui

  • Apsauga nuo spinduliavimo prie pjovimo galvutės; du 500 x 500 mm detalių atvartai su jutikliais

  • Rutuliniai stalai; du gatavų detalių konteineriai; drožlių konteineris

  • Kompaktiškas dulkių surinkimo ir filtravimo įrenginys

  • Vandens-oro aušinimo įrenginys (staklėms ir lazeriui)

  • Pradinis hidraulinės alyvos užpildymas

  • Dviejų lygių saugos šviesos užtvaros; greitas pavaros išjungimas; apsauga nuo išsiskiriančios lazerio spinduliuotės

  • Dešinysis vidinis pozicionavimo kaištis; CE ženklas ir atitikties deklaracija

Papildoma įranga

• Išmanioji štampavimo stebėjimo sistema

  • Optinis paskutinio štampavimo operacijos stebėjimas; štampo lūžio aptikimas; automatinis patikrinimas prieš įrankio keitimą

• Papildomas / pažangus tvirtinimas

  • Papildomi spaustukai ploniems lakštams; atskirai atsidarantys spaustukai; vertikaliai judantys spaustukai (maks. vertikalus eiga 12 mm); automatiškai užsidarantis spaustuko laikiklis su optiniu jutikliu

• Pneumatinis ruošinio laikiklis

  • Du pneumatiniai cilindrai (kairėje ir dešinėje štampavimo galvutės pusėse); veikia nepriklausomai nuo įmontuoto įrankio

• Plonų lakštų apdorojimo paketas

  • Šepetėlių stalai jautrioms medžiagoms; vertikaliai judantys atraminio stalo rutuliai; išpūtimo įrankiai smulkioms detalėms; lakšto išsipūtimo aptikimas

• Atskirų detalių konvejeris

  • Automatinis drožlių konvejeris; pakreipiamas drožlių konteineris, leidžiantis ilgiau dirbti be priežiūros

• „SheetMaster“ 3000 x 1500 mm (AK04) – automatinis lakštų pakrovimas ir iškrovimas

  • Maksimalus iškraunamo lakšto dydis 3 000 x 1 500 mm; minimalus 600 x 370 mm; storis 0,5–8 mm; maksimalus lakšto svoris 230 kg

  • Maksimalūs greičiai: X 180 m/min; Z 30 m/min; priežiūros nereikalaujantys skaitmeniniai servovarikliai

  • Lygiagretus pakrovimas ir iškrovimas; lakštų atskyrimas; padėties nustatymo pagalba; stebimas lazeriu išpjaustytų detalių iškrovimas; skaitytuvu stebima zona

• „GripMaster“ 3 000 x 1 500 mm – automatinis karkaso pašalinimas

  • Maksimalūs rėmo matmenys 3 000 x 1 500 mm; storis iki 8 mm; svoris iki 230 kg

  • Maksimalus rietuvės aukštis 230 mm; rėmų rietuvės svoris iki 2 000 kg

  • Jutikliais stebimi griebtuvai; automatinis sukrovimas; pakreipiamas rėmo padėklas; išėmimas vyksta beveik lygiagrečiai su kito lakšto pakrovimu

• Dvigubo bėgio vežimėlių sistema – didelio formato

  • Dvigubi pakrovimo/iškrovimo vežimėliai; maks. pakrovimas 3 000 kg; maks. iškrovimas 3 000 kg

  • Viršutinis vežimėlio kraštas – 747 mm; apatinis – 290 mm; „Euro“ paletės pakrovimo/iškrovimo aukštis – iki 200 mm (viršutinis/apatinis)

  • Dvigubas žaliavų talpos pajėgumas; dviejų rūšių žaliavų tiekimas; padidintas gatavų detalių talpos pajėgumas

  • Detalių rūšiavimo palaikymas naudojant „SheetMaster“; rankinis vežimėlių pakrovimas/iškrovimas lygiagrečiai su gamybos procesu

  • Reguliuojami bėgiai; įleistinės arba ant grindų montuojamos konfigūracijos

• Integravimas su sandėliu

  • Sandėliavimo sąsaja; automatinis sujungimas su medžiagų sandėliu

  • „TruStore“ ir „STOPA“ integracija; „TC-CELL“ / „TruTops Fab Module“ sandėlio jungtis

  • Automatizuotas gamybos / medžiagų srautas; žaliavinių / gatavų lakštų duomenų mainai

  • Su sandėliu susieta saugos sistema; papildoma apsaugos nuo šviesos zona; saugos aptvarai, jei reikia

• Įrankiai ir įrankių paruošimas

  • RTC kasetės su štampų plokštėmis; lengvos; pritaikytos dideliam pagreičiui; patikimas sunkių įrankių tvirtinimas; ergonomiška rankena

  • „QuickSharp“ įrankių šlifavimo sistema su automatiniu įrankio ilgio matavimu; tinka štampų ir „WhisperTools“ pakartotiniam galandimui; prailgina įrankio tarnavimo laiką

  • „QuickSet“ štampų nustatymo ir matavimo sistema: štampo ir štampavimo plokštės tarpo patikrinimas; štampo ilgio matavimas; šlifavimo kiekio nustatymas
