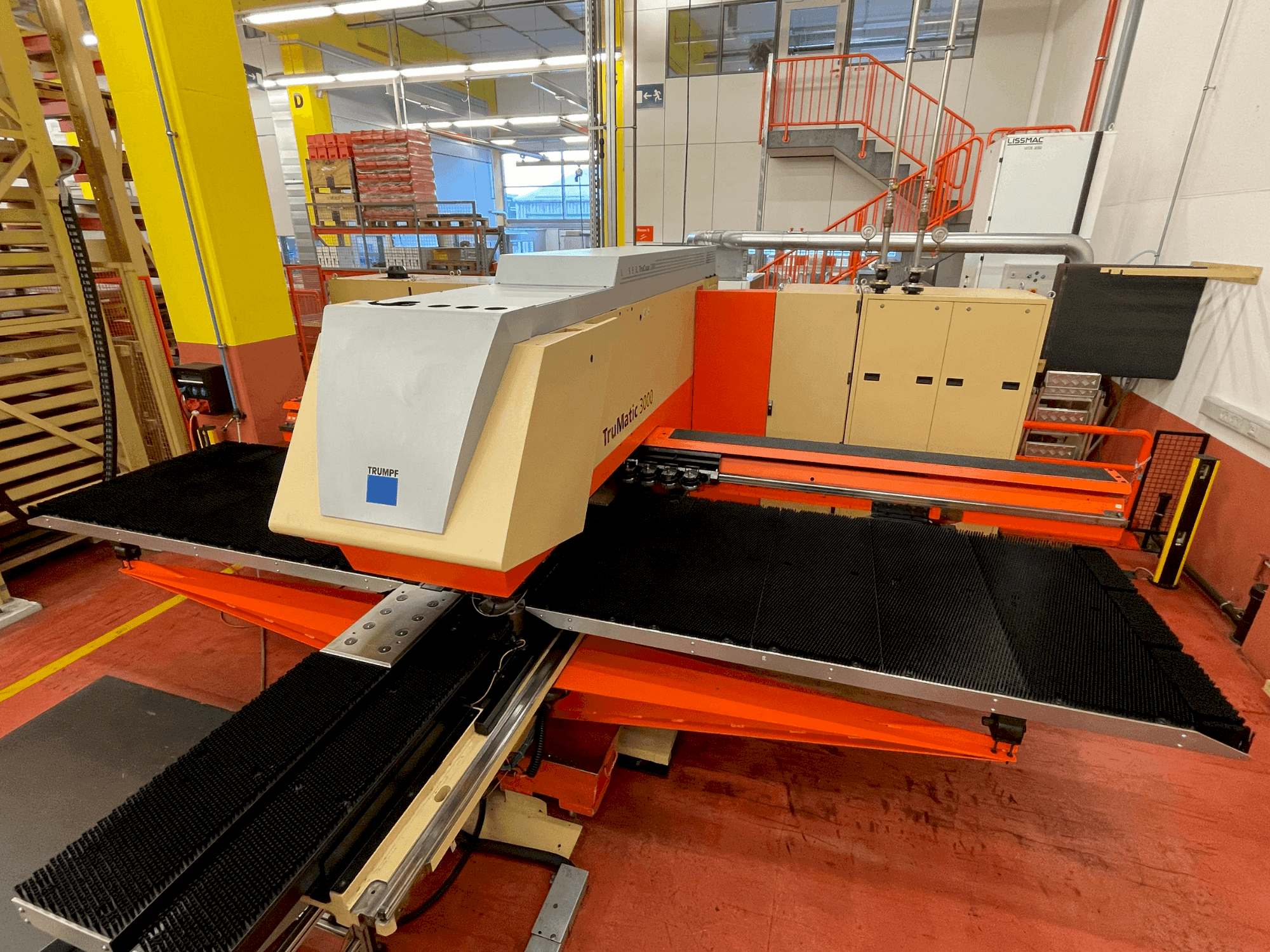

TRUMPF - TruMatic 3000DE-BEN-TRU-2009-00001

Papildoma įranga

• Lustų konteineris // TRUMPF lazeris TruCoax 2000 CO2 lazeris // Aušinimas plokšteliniu šilumokaičiu
• Linijinis dėtuvės dėklas su 19 įrankių padėčių ir 2 spaustukais // Detalių atvartas 300 mm x 500 mm // Dėžutė geroms dalims
• Lazerinio pjovimo galvutė su 7,5 colio objektyvu // Greito pjovimo galvutės keitimo sistema // „FocusLine“, „NitroLine“, „SprintLine“, „ContourLine“
• Hidraulinė perforavimo galvutė // Vieno įrankio laikiklis // Įrankių purškimo tepimas // Perforatoriaus šliužų ištraukimas // Daugiasluoksnės šviesos barjerai
• Kompaktiška dulkių šalinimo sistema // 38 RTC kasetės, įskaitant presformą // Greitas surinkimas
• TRUCOAX2000V4
• Užspaudimo jėga 3200 KN / Dozavimo eiga 155 mm / Sraigto skersmuo: 40 / Tarpas tarp kolonėlių: 720 x 720 mm / SGM siurblio darbo valandos: 28 422 val. / Mašinos ciklai: 1 274 782 / Siurblio variklio galia: 5,5 kW / Ankstesnis medžiagos panaudojimas: Makrolon clear / PC / Dokumentacija pateikiama popierine forma vokiečių kalba

Mašinos privalumai

Techninės mašinos privalumai

• X ašies darbinis plotas: 2500 mm // y ašies darbinis plotas: 1250 mm
• Maks. Lakšto storis: 4 mm // maks. Pramušimo jėga: 165 kn
• Įrankių skaičius: 19–190 įrankių su daugiafunkciu įrankiu // maks. Perforavimo greitis: 600 smūgių/min.
• Stabilus, lengvai prieinamas c formos rėmas // koordinatinė kreipiamoji sistema didelio tikslumo apdirbimui // pavaros su priežiūros nereikalaujančiais trifaziais servovarikliais
• Pertvarkymo įtaisas su programuojamu prispaudimo įtaisu // šepečių stalai // programuojamas pjovimo dujų slėgis
• Visų įrankių 360° sukimasis // įrankio ilgio kompensavimas // adaptyvus eigos kalibravimas // šerpetų šalinimo ir valcavimo technologija
• Išplėstinė mašinų įranga // vibraciją slopinanti instaliacija
• Pasiūlymas, kurį sudaro „arburg allrounder 720“ liejimo mašina su automatizavimu / 1-asis „kuka“ robotas, skirtas išėmimui ir valdymui / 2-asis „kuka“ robotas (oranžinis) / „ultimate“ siurbimo įrenginys / slankiklių frezavimo ir valymo stotis / „farrag“ džiovintuvas

Papildoma informacija

Spindulio įjungimas: 13485 valandos Lazeris įjungtas: 49048 valandos Maksimalus ruošinio svoris: 120 kg Maksimalus praėjimo aukštis: Perforavimo režimas 35 mm, lazerio veikimas 22 mm Maksimalūs greičiai: X ašis 90 m/min., Y ašis 60 m/min., vienalaikis 108 m/min. Įrankio keitimo laikas: Vieno įrankio maždaug 4,4 sek., „MultiTool“ maždaug 2,2 sek. Maksimalus perforavimo skersmuo (vienas smūgis): 76,2 mm visose įrankio padėtyse Maksimalus formavimo aukštis: 25 mm Valdymo sistema: Atvira valdymo sistema, pagrįsta „Bosch PNC-P“ Valdymo skydelis su 15 colių TFT jutikliniu spalvotu ekranu Programų valdymas, internetinė pagalba / realizavimas per VPN Diagnostikos funkcijos, įskaitant lazerio žurnalą Integruoti technologiniai duomenys Teleservisas per VPN Duomenų perdavimas: USB sąsaja ir tinklo jungtis Tinklo jungtis, įskaitant diegimą naudojant Teleservice Ethernet: 10 MBit/s arba 100 MBit/s Tinklo jungtis: RJ45 arba BNC (per papildomą adapterį) Tinklo protokolai: NetBeui, TCP/IP arba NFS
