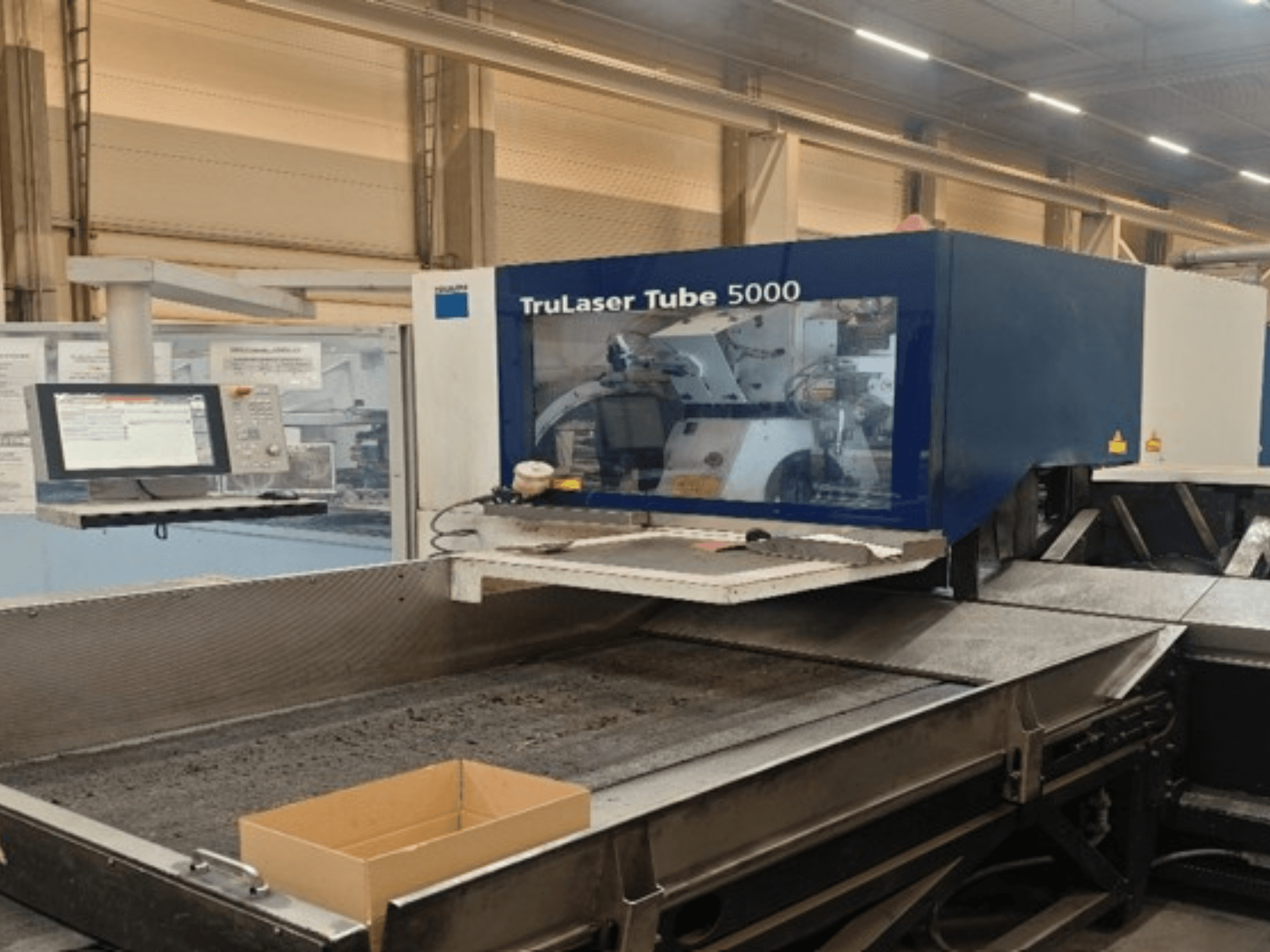

TRUMPF - TruLaser Tube 5000CZ-CUT-TRU-2015-00001

• A1 ašies (traukiamojo griebtuvo) darbo diapazonas: n × 360°

• A2 ašies (padavimo stoties) darbo diapazonas: n x 360°

• Maksimalus ruošinio žaliavos ilgis: 6500 mm

• Minimalus ruošinio žaliavos ilgis: 3000 mm

• Minimalus / maksimalus ruošinio išorinis skersmuo (apvalus): 20–152 mm

• Minimalus / maksimalus ruošinio šoninis ilgis (stačiakampis, esant maksimalaus apibrėžto apskritimo skersmeniui 170 mm): 20–150 mm

• Gaminio maksimalus gatavo ruošinio ilgis: 3000 mm

• Minimalus ruošinio vamzdžio likučio ilgis: 120 mm

• Maksimalus ruošinio atliekų ilgis: 400 mm

• Ryšulio matmenys, maks. skerspjūvis: 600 x 750 mm

• Ryšulio matmenys, maks. svoris: 4000 kg

• Medžiagos svoris, maks. ruošinio svoris: 130 kg (pakrovimas 6,5 m)

• Medžiagos svoris, maks. ruošinio svoris vienam metrui: 20 kg/m

• X ašies greitis (+): 170 m/min

• X ašies greitis (-): 100 m/min

• Y ašies greitis: 60 m/min

• Z ašies greitis: 60 m/min

• A ašies greitis: 780 °/s

• Padėties nustatymo tikslumas, padėties nuokrypis Pa: ±0,2 mm / ±0,015°

• Padėties nustatymo tikslumas, vidutinis padėties nuokrypis Ps: ±0,06 mm / ±0,005°

• Mažiausias programuojamas kelio ilgis: ±0,01 mm / ±0,001°

• Objektyvo pjovimo galvutės židinio nuotolis: 155 mm

• Gylis 7000 mm; ilgis 16000 mm (pakrovimas 6,5 m, iškrovimas 3 m)

Papildoma įranga

• Galimybė sumažinti mažiausią apvalaus vamzdžio išorinį skersmenį iki 15 mm (nuo 20 mm)

• Galimybė sumažinti mažiausią stačiakampio vamzdžio krašto ilgį iki 15 mm (nuo 20 mm)

• Galimybė padidinti maksimalų gatavo gaminio ilgį iki 6500 mm (nuo 3000 mm)

• Pasirinkimas „Gatavos detalės ilgis +1,5 m“: gatavos detalės ilgis padidinamas 1500 mm

• Papildoma 8,0 m pakrovimo sistema: padidina maksimalų ruošinio svorį iki 160 kg (nuo 130 kg)
