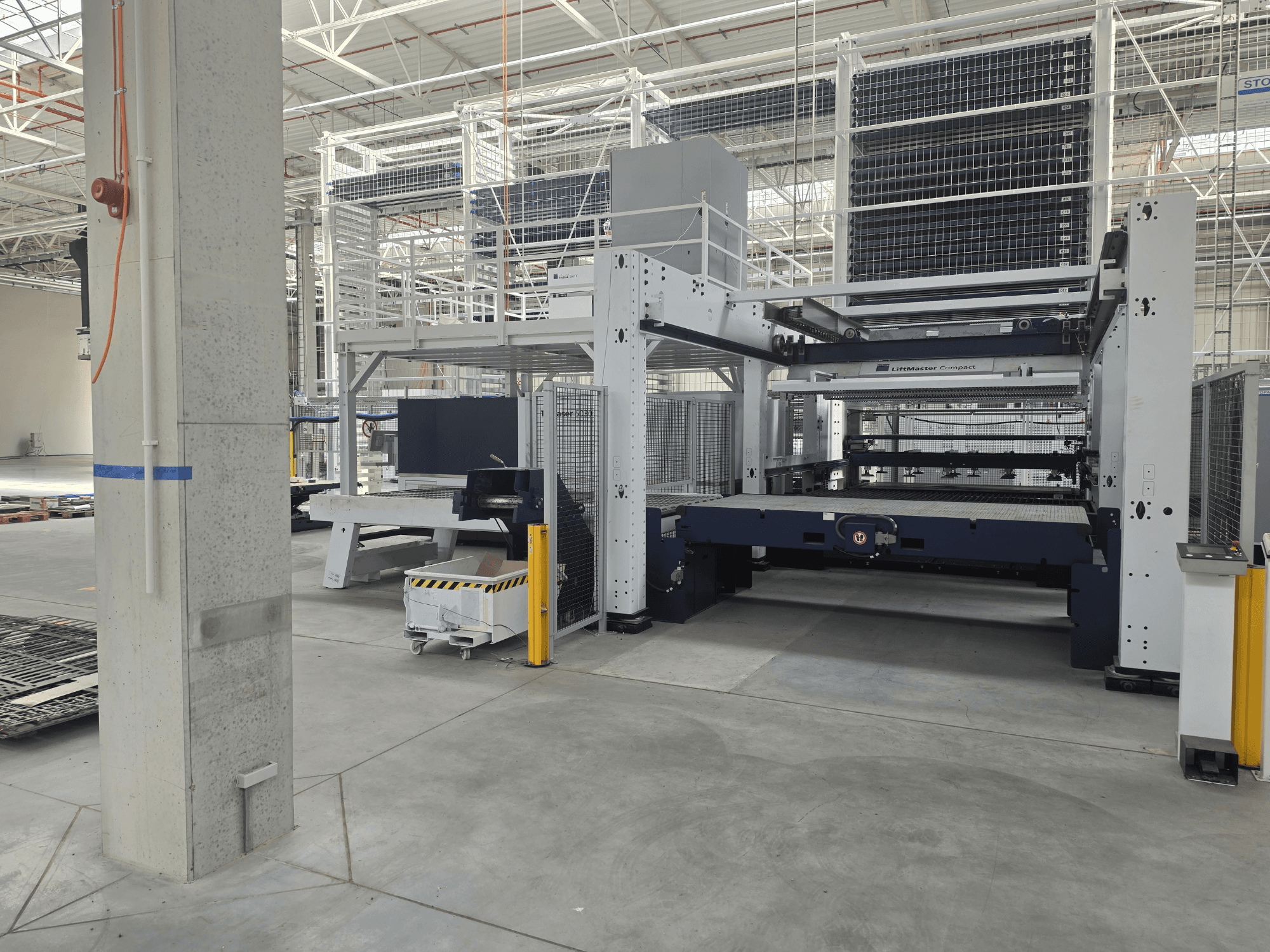

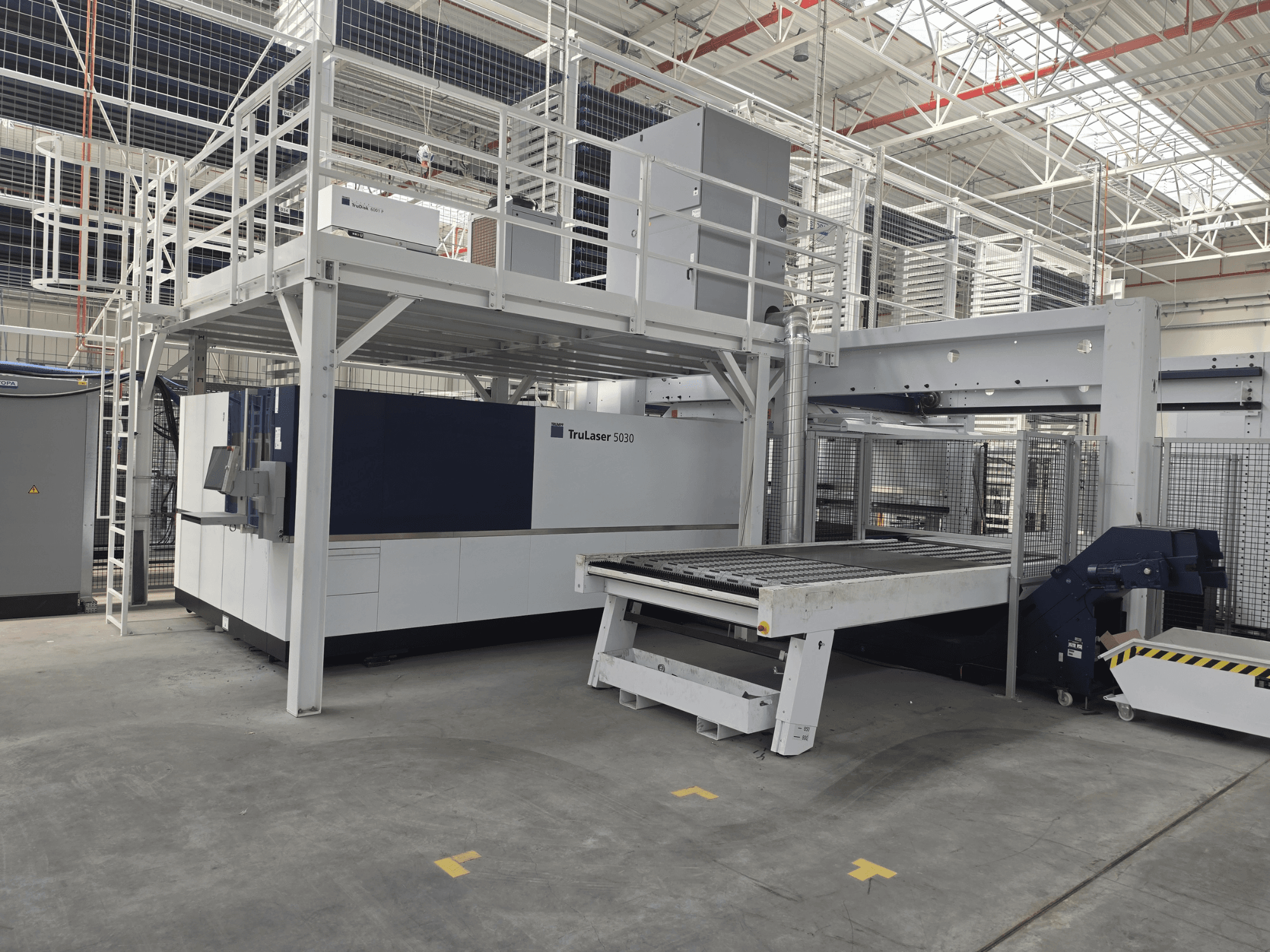

TRUMPF - TruLaser 5030 fiber L76 FMCPL-CUT-TRU-2022-00001

• Darbinis formatas/plotas: 3 000 x 1 500 mm; X 0–3 000 mm / Y 0–1 500 mm / Z 0–115 mm

• Staklių konstrukcija: uždaras staklių rėmas; portalinė pavara su tiesioginiais linijiniais pavarų mechanizmais; automatinis išilginis padėklų keitiklis; integruotos valdymo spintos ir saugojimo spinta; darbo zonos apšvietimas; staklių būsenos indikatorius; vandens/oro aušinimo sistema ir lazerio aušintuvas; atitinka CE reikalavimus; aplinkos temperatūra 5–35 °C

• Dinamika/tikslumas: Maksimalus vienalaikis ašių greitis 280 m/min; Ps 0,03 mm; Pa 0,05 mm; mažiausias programuojamas žingsnis 0,001 mm

• CNC valdymas: „Siemens SINUMERIK 840D sl“ su 21,5 colio spalvotu „MultiTouch“ ekranu; „MultiTouch“ vartotojo sąsaja (HMI); USB ir RJ45; integruoti technologiniai duomenys; programuojamos pjovimo dujos ir slėgis; gamybos planavimas; kelių lakštų apdorojimas; automatinis išjungimas; nuotolinės pagalbos sąsaja; būklės vadovas; pjovimo vadovas; „Central Link“; internetinis atnaujinimų tvarkyklė

• Lazerinis šaltinis: „TRUMPF TruDisk 6001“ (6 kW) kietojo kūno diskinis lazeris; šviesolaidinis spindulio perdavimas; viena LLK išvestis; uždara spindulio kreipimo sistema; didelis atsparumas atspindžiams; stabili išvestis per visą eksploatacijos laikotarpį

• Pjovimo galvutė: universali pjovimo galvutė; vienos pjovimo galvutės strategija; prisitaikanti lęšių sistema; apsauginis stiklas su būklės stebėjimu realiuoju laiku; automatinis antgalio centravimas; apsauga nuo susidūrimo; talpinis aukščio reguliavimas; automatinė židinio padėtis; orientacinis lazeris

• Standartinės pjovimo funkcijos: „AdjustLine“; „BrightLine“ šviesolaidis; „ControlLine“; „FastLine“; „FlyLine“; „FocusLine“; „NitroLine“; „PierceLine“; našumo paketas; greitojo pjovimo paketas; vario ir žalvario pjovimo paketai; „Micro-weld“

• Papildomas pjovimo paketas: „Highspeed Eco“ (lydomasis pjovimas, vidutinio storio nerūdijantis plienas) su iki 70 % pjovimo dujų sutaupymu ir iki 100 % lakštų našumo padidėjimu

• Automatinis purkštukų keitiklis: 21 pozicija; automatinis keitimas/valymas/perkonfigūravimas, pritaikytas prie medžiagos ir proceso; sumažina nustatymo ir aptarnavimo sąnaudas

• „Drop&Cut“: integruota kamera; priskiria likusios lakšto dalies vaizdą realiuoju laiku detalės geometrijai; pjovimo peržiūra realiuoju laiku; pagrindiniam naudojimui nereikia atskiro programavimo

• Proceso stebėjimo kamera: priekinės zonos stebėjimas (~2,5 m); nuotolinis stebėjimas; preliminarus rezultatų įvertinimas; vaizdo srauto perdavimas į išorinį monitorių

• Padėklų / medžiagų tvarkymas (integruotas į stakles): automatinis išilginis padėklų keitiklis; pakrovimas / iškrovimas vyksta lygiagrečiai su apdirbimu; prieiga prie padėklų iš trijų pusių

• 1 „TruTops Boost“ licencija

Papildoma įranga

• „LiftMaster Compact 1530“ (AL34) automatinė pakrovimo/iškrovimo sistema

  • Tipas 1530; maks. lakšto matmenys 3 000 x 1 500 mm; min. lakšto matmenys 1 000 x 1 000 mm

  • Maksimalus lakšto storis 25 mm; maksimalus lakšto svoris 900 kg; maksimalus iškrovimo svoris 900 kg

  • Su šakiniu keltuvu: maks. storis 25 mm; su šakiniu keltuvu + juostine sistema: maks. storis 15 mm

  • Mažiausias detalės dydis su grėbliniu keltuvu: 150 x 150 mm

• „LiftMaster“ įranga / papildomos galimybės

  • Prijungimas prie sandėlio; išplėstas padėklų išvežimas iš staklių

  • Lakštų atskyrimo įtaisas; dvigubo lakšto aptikimas; sinchroninis pakrovimas

  • Plonų lakštų atskyrimas (0,8–2,0 mm); pakrovimo stotis, skirta 90 mm aukščio krūvui

  • Konstrukcinio plieno pakrovimo griebtuvai, 67 mm žingsnis, keičiami dantys

  • Paruoštų detalių paletė; iškrovimo griebtuvai iš konstrukcinio plieno, 33,5 mm dantų žingsnis

  • Linijinė versija: linijinė ašis griebtuvų rėmo judėjimui

  • Papildoma portalinė stotis

• „PartMaster“ portalinėje stotyje: ergonomiškas gatavų detalių ir karkasų rūšiavimas; tinka lakštams, kurių storis siekia apytikriai 12–12,7 mm

• Integracija su sandėliu

  • Prijungimas prie „STOPA“ sandėlio; staklės paruoštos automatizuotai sandėlio integracijai; sandėlio sąsaja

  • „TC-CELL“ / „TruTops Fab Module“ sandėlis, skirtas visiškai automatiniam medžiagų ir gamybos srautui

  • Žaliavų ir gatavų lakštų duomenų mainai

  • Saugos įranga, skirta jungčiai su sandėliu, įskaitant antrąją saugos šviesos barjero grandinę

  • Inžinerija / sistemos projektavimas, kurį atliko „TRUMPF“ ir „STOPA“
