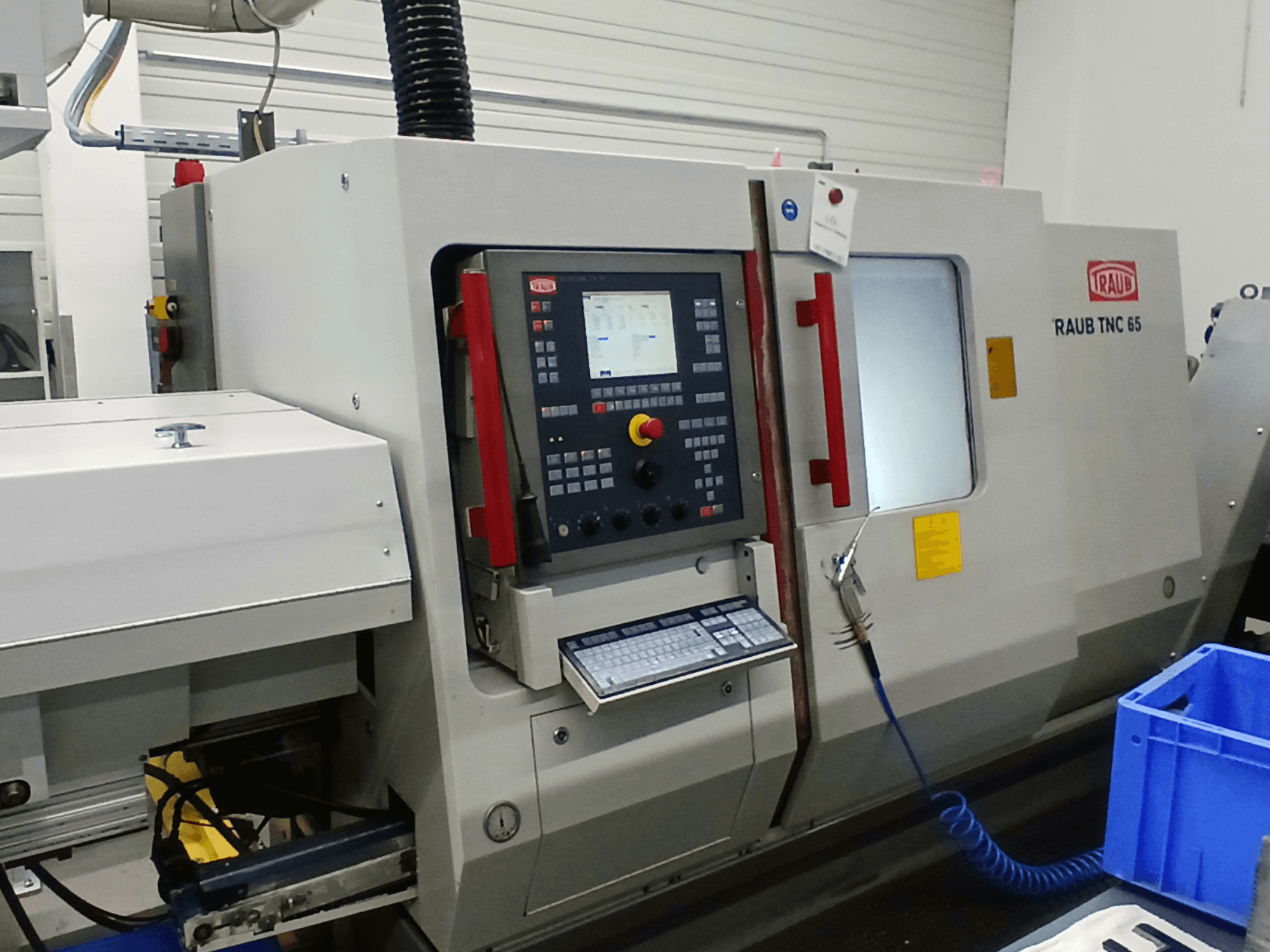

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Valdymo sistema: TX8i su 64 bitų RISC didelio našumo procesoriumi ir papildomu PLC didelio našumo procesoriumi, integruotas kompiuteris
- TX8i valdymas su TFT spalvotu plokščiuoju ekranu ir elektroniniu rankiniu valdikliu
- Įvairių diapazonų transformatorius 460 V / 400 V / 380 V / 220 V / 200 V, 50 Hz
- Mašinos darbinė įtampa: 400 V, 50 Hz
- Priedų darbinė įtampa: 230 V 50 Hz
- Valdymo įtampa: 24V DC
- Skirtas metalams ir plastikams apdirbti su apibrėžta pjovimo briauna
- Didžiausias tekinimo ilgis: 450 mm
- Pagrindinio veleno kiaurymė: 65 mm
- Verpstės skylė: 65 mm
- Didžiausias prispaudimo skersmuo, priklausomai nuo įvorės sistemos: 60 mm
- Priekinio guolio skersmuo: 66 mm
- Standartinis spaustukas: DIN 6343.
- Didžiausias prispaudimo skersmuo: 65 mm
- Pagrindinis sukimo momentas: 230 Nm
- Pagrindinio suklio C ašies skaitmeninis valdymas
- X ašies greita eiga / padavimo greitis: 7,5 m/min
- X ašies pastūmos jėga, esant 100 % darbo ciklui: 5000 N
- X ašies rutulinis sraigtas: 32×5 mm
- Z ašies greitosios slinkties/padavimo greitis: 10 m/min
- Z ašies pastūmos jėga, esant 100 % darbo ciklui: 8000 N
- Z ašies rutulinis sraigtas: 32×10 mm
- Y ašies greitosios slinkties/padavimo greitis: 3 m/min
- Y ašies eiga: ±35 mm
- Y ašies pastūmos jėga, esant 100 % darbo ciklui: 8000 N
- Y ašies rutulinis sraigtas: 25×5 mm
- Įrankių stotys: 10 (14 pasirinktinai)
- Įrankių laikiklio dydis: Ø30×55 mm
- Alternatyvus įrankių laikiklio dydis: Ø25×48 mm
- Įrankių kotų dydis: 20×20 mm
- Alternatyvus įrankio kotelio dydis: 16×16 mm
- Didžiausias priešpriešinio suklio greitis: 4000 aps/min.
- Didžiausias priešpriešinio suktuvo skersmuo: 65 mm
- Priešpriešinio suklio galia: 11 kW
- Skaitiklio suklio pastoviosios galios diapazonas: 1:8
- Skaitiklio sukimo momentas: 210 Nm
- Greitasis slankmačio slinkimo / padavimo greitis: 10 m/min
- Skaitiklio suklio eiga: 520 mm
- Skaitiklio suklio pastūmos jėga, esant 100 % darbo ciklui: 6000 N
- Priešpriešinio suklio rutulinis sraigtas: 32×20 mm
- C ašis su greičio sinchroniniu valdymu
- Įrankių pavara 1: 3,1 kW, 4000 aps./min.
- 2 įrankių pavaros bokštelis: 3,1 kW, 4000 aps./min.
- Įrankių stebėjimas TX8i su nusidėvėjimo ir lūžių kontrole per ašies variklio stebėjimą
- Sriegių pjovimas be kompensacinio griebtuvo
- TRAUB Polyform programinė įranga frezavimui programuoti su C ašimi (priekinis, išilginis, cilindrinis paviršius)
- Ethernet tinklo jungties paruošimas su RJ45 sąsaja
- Z/V ašies priešpriešinio suklio programinė įranga su apibrėžta galine padėtimi (paviršiaus perkėlimas)
- Hidraulinės sistemos slėgis: 70 bar
- Hidraulinio bako talpa: 70 l
- Aušinimo skysčio siurblio slėgis: 12 bar
- Aušinimo skysčio bako talpa su drožlių transporteriu: 435 l
- Prijungta elektros apkrova: 39 kW
- Mašinos svoris su priešpriešiniu sukliu ir elektros spinta: 1,5 kg: 5200 kg
- Triukšmo lygis: 73 dB(A)
- Leistina aplinkos temperatūra: 5-40 °C
- Didžiausia santykinė drėgmė, esant 40 °C temperatūrai: 50 %
- Darbo zonos bokštelio sekcija: 450 mm
- Darbinis plotas iki priešpriešinio suklio: 520 mm.
- Bendras darbinis plotas: 728 mm
- Mažiausias atstumas F iki priešpriešinio suklio kontūro: 127 mm.

- Mašinoje yra Y ašis 1 bokštelyje, bet ne 2 bokštelyje

Papildoma įranga

- Detalių iškrovimo įtaisas su griebtuvu 2 bokštelyje
- Pakabinamas juostinis drožlių transporteris, iškrovimo aukštis 1200 mm
- Aukšto slėgio aušinimo skysčio sistema su programuojamomis 20 / 5 barų slėgio pakopomis
- Paruošimas ištraukimo ir filtravimo sistemai, jungtis Ø200 mm, 400 V lizdas
- Barų tiektuvo sąsajos paruošimas DNH 61
