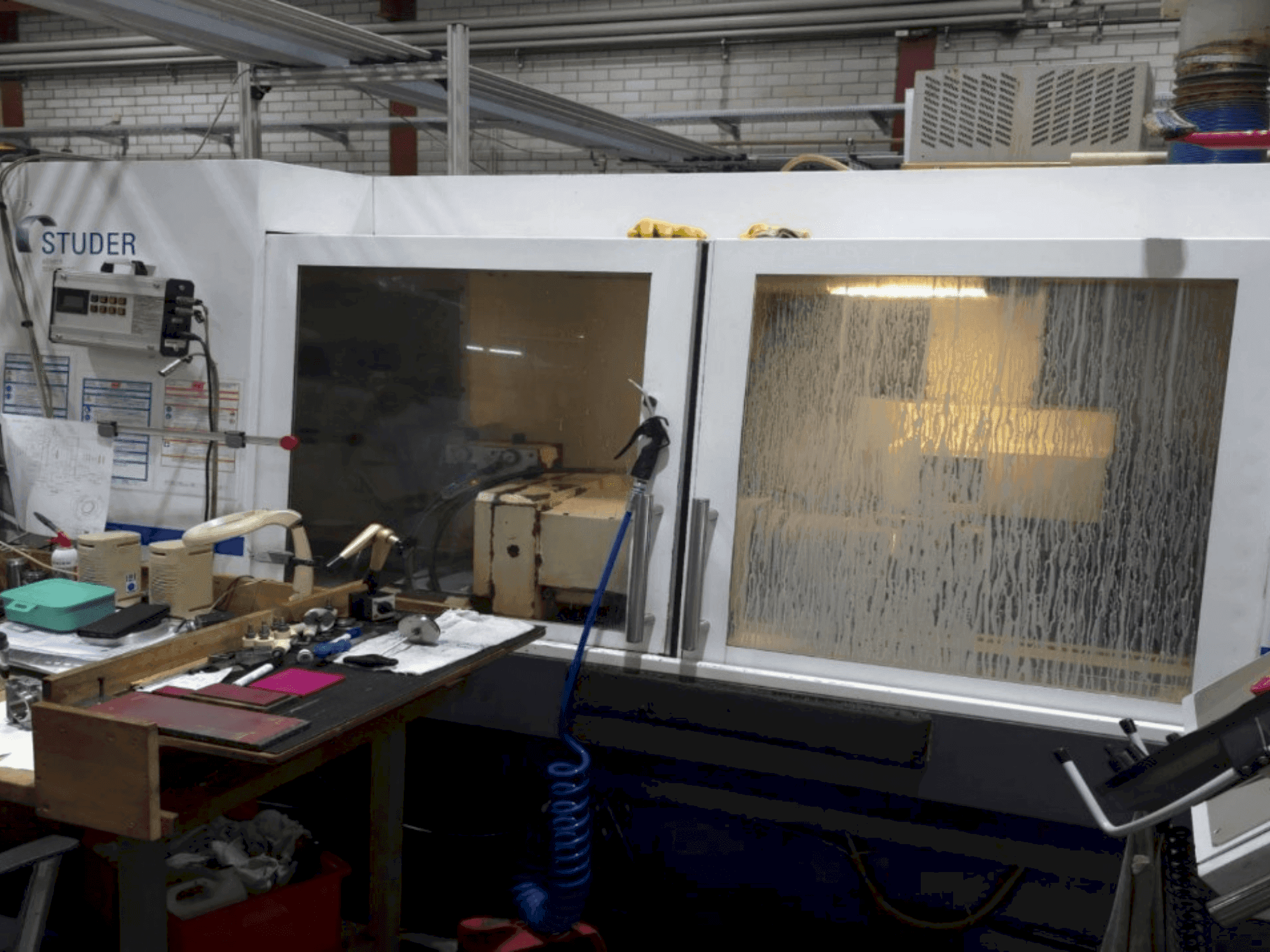

STUDER - S31DE-GRI-STU-2008-00001

Papildoma įranga

• Atnaujintas dažnio keitiklis / Pakeistas dažnio keitiklis

Mašinos privalumai

Techniniai mašinos privalumai

• Valdiklis: "ge fanuc" serijos 21-tb

• Nesandari vonia

• Nesandarus rezervuaras

• Nėra aušinimo skysčio diržo filtro

Papildoma informacija

Skersinė X ašis ir išilginė Z ašis:

Kryžminė X ašis (NC ašis) 0°, varoma kintamosios srovės servo varikliu

ir rutuliniu sraigtu. Eiga 280 mm. Programuojamas pastūmos greitis 0,001-5 000 mm/min.

Išilginė ašis Z (NC ašis). Varoma kintamosios srovės servo varikliu ir rutuliniu sraigtu. Ėjimas

1150 mm. Programuojamas pastūmos greitis

0,001-10 000 mm/min.

Tiesioginė matavimo sistema X ašyje

Skiriamoji geba 0,0001 mm (linijinė, absoliutinė matavimo sistema,

nereikalauja atskaitos taško poslinkio)

Tiesioginė Z ašies matavimo sistema

Skiriamoji geba 0,0001 mm (linijinė, absoliutinė matavimo sistema,

nereikalauja atskaitos taško poslinkio)

Tiesioginių matavimo sistemų skalės sąsaja

Rato galvutė

Ratuko galvutė U universali, pasukama

Automatinis ratų galvutės pasukimas (B ašis)

ratų galvutei pasukti.

Hirth pavara 1° kampu nuo ratų galvutės pasukimo ašies. Pasukimo kampas nuo -15° iki +195°

Apsauginis gaubtas 1 įrankio padėtyje, kairėje Ø 500 mm

išoriniam šlifavimui, skirtas šlifavimo diskams Ø 500x63 mm F1

(80 mm F5)

Apsauginis gaubtas 2 įrankio padėtyje, dešinėje Ø 500 mm

išoriniam šlifavimui, šlifavimo diskams Ø 500x63mm F1

(80 mm F5)

Bendra informacija apie apsauginį gaubtą 2 įrankio padėtyje:

Dešiniosios šlifavimo pusės šlifavimo ilgis sumažėja

šlifavimo galvutė pasukama. 300° apie 30 %.

Vidinis šlifavimo įtaisas aukšto dažnio verpstėms

Ø 120 mm 3 įrankio padėtyje, įskaitant jungiamąjį kabelį

vidiniams šlifavimo verpstams Ø 120 mm prijungti pagal

šias "Studer" specifikacijas:

-- kištukinės tepimo jungtys, skirtos žarnų skersmenims

4 mm

-- kištukinės aušinimo skysčio jungtys tiesioginiam ir grįžtamajam srautui

su žarnų skersmenimis

10 mm (veleno ir žarnos pusės kištukinės jungtys įeina į veleno pristatymo apimtį)

-- su elektros jungtimis pagal prijungimo schemą

Vidinio šlifavimo suklio kodavimas

Variklio suklio 1 fiksuoto guolio išdėstymas yra dešinėje pusėje

įrankio padėtyje 2

Variklio suklio 1 pjovimo greitis

programuojamas iki maks. 50 m/s

Variklinių verpstukų, kurių maksimalus n = 3200 aps/min, 50 m/s yra

galimas tik esant šlifavimo diskų skersmenims >300 mm.

HF vidinio šlifavimo įranga, skirta "Fischer" velenams su alyvos ir oro tepimu

Bendra informacija apie HF suklių markes:

Skirtingų markių velenų su alyva-oras tepimu negalima naudoti vienose staklėse.

-- tepimo jungčių skaičius turi atitikti verpstes

prieduose.

-- Vienai įrankio padėčiai negalima naudoti verpstes su skirtingu tepimo jungčių skaičiumi.

Vidinio šlifavimo verpstės tepimo alyva-oras priežiūros įrenginys.

Tepimo kiekį galima užprogramuoti konkrečiam sukliui skirtame CNC valdiklyje.

HF suklių oro prapūtimas, kai naudojamas mašinos suspaustas oras (įjungtas iš pagrindinio pneumatinio vožtuvo).

Griebtuvo darbinė galvutė su ritininiais guoliais, ISO 50 kūginis, cilindrinis išorinis tvirtinimas ant

verpstės nosis Ø 110 mm, verpstės skylė Ø 50 mm.

Rankinis suklio fiksavimas be stebėjimo.

Galimybė montuoti šlifavimo žiedo jutiklį

Bendra informacija apie griebtuvo darbinę galvutę:

Skirta tiesioginiam šlifavimui arba išoriniam šlifavimui su besisukančiu centru.

Rankinis cilindriškumo koregavimas pagal darbinę galvutę

Koncentriškumo tikslumas ne mažesnis kaip 0,0004 mm

Standartinė C ašis

ruošinio įkėlimui ir apvaliojo stabdymo pozicionavimui

(tikslumas +/-0,5°) ruošinių keitimui

Standartinė C ašis; skirta formų šlifavimui,

paprastai reikia didelio tikslumo C ašies.

Ruošinio pavara 3 kW su kintamosios srovės servo varikliu

Greičio diapazonas 1-1000 aps/min.

Greitėjimo greitis 1-50 aps/min.

Pneumatinis keltuvas judėjimui be pastangų

ruošinio galvutę atliekant nustatymus

2909914-E

Pneumatinis valdymas ir drožlių slėgio stebėjimas

Elektrinė sąsaja 1, skirta sukamajam

apipavidalinimui iki didžiausios 3 kW pavaros galios.

Leidžia programuoti greitį nuo 10 iki 100 proc.

vardinio suklio greičio, priklausomai nuo suklio, ta pačia arba priešinga kryptimi kaip ir šlifavimo ratas.

Valdymo pultas ir valdymo spinta nuolat prijungti prie

mašinos

Valdymo spintos oro kondicionavimo įrenginys

Bendra informacija apie valdymo spintos aušinimą:

Esant aplinkos temperatūrai. Esant aukštesnei nei 30 °C temperatūrai, reikalingas aušinimo įrenginys.

Prijungimo įtampa: 400 V +/-10 %

Tinklo dažnis: 50 Hz +/-1 Hz

Linija: 4 laidų (L1, L2, L3 / PE) arba 5 laidų (L1, L2, L3 / N / PE)

Vidinė valdymo įtampa: 24 voltų nuolatinė įtampa

"Fanuc 21i-TB" CNC valdiklis su:

-- aktyviuoju 10,4 colio spalvotu plokščiuoju ekranu

-- Integruotas PLC valdiklis

-- "Studer" komunikatorius ir ASI magistralės sistema

CNC valdiklio vartotojo atmintis: 128 kB,

Programų atmintis: 200

-- "Fanuc 21i-TB" palaiko tik iki 512 kB dydžio vartotojo atmintį.

Nešiojamasis operatoriaus blokas: Studer PCU terminalas

su skystųjų kristalų ekranu, klaviatūra, elektroniniu rankiniu valdikliu,

perjungimo ir leidimo mygtukas.

Darbo valandų skaitiklis, 0-99 999 valandų diapazonas

Elektroninis doko aptikimas su "Dittel AE 4100-1

sudarytas iš:

-- priekinis skydelis su LCD ekranu, kuriame rodoma

signalo kreivė

-- 4 įėjimai, skirti pasyviajam doko aptikimui

jutikliais, kai galima naudoti tik vieną jutiklį

vienu metu gali būti vertinamas tik vienas jutiklis
