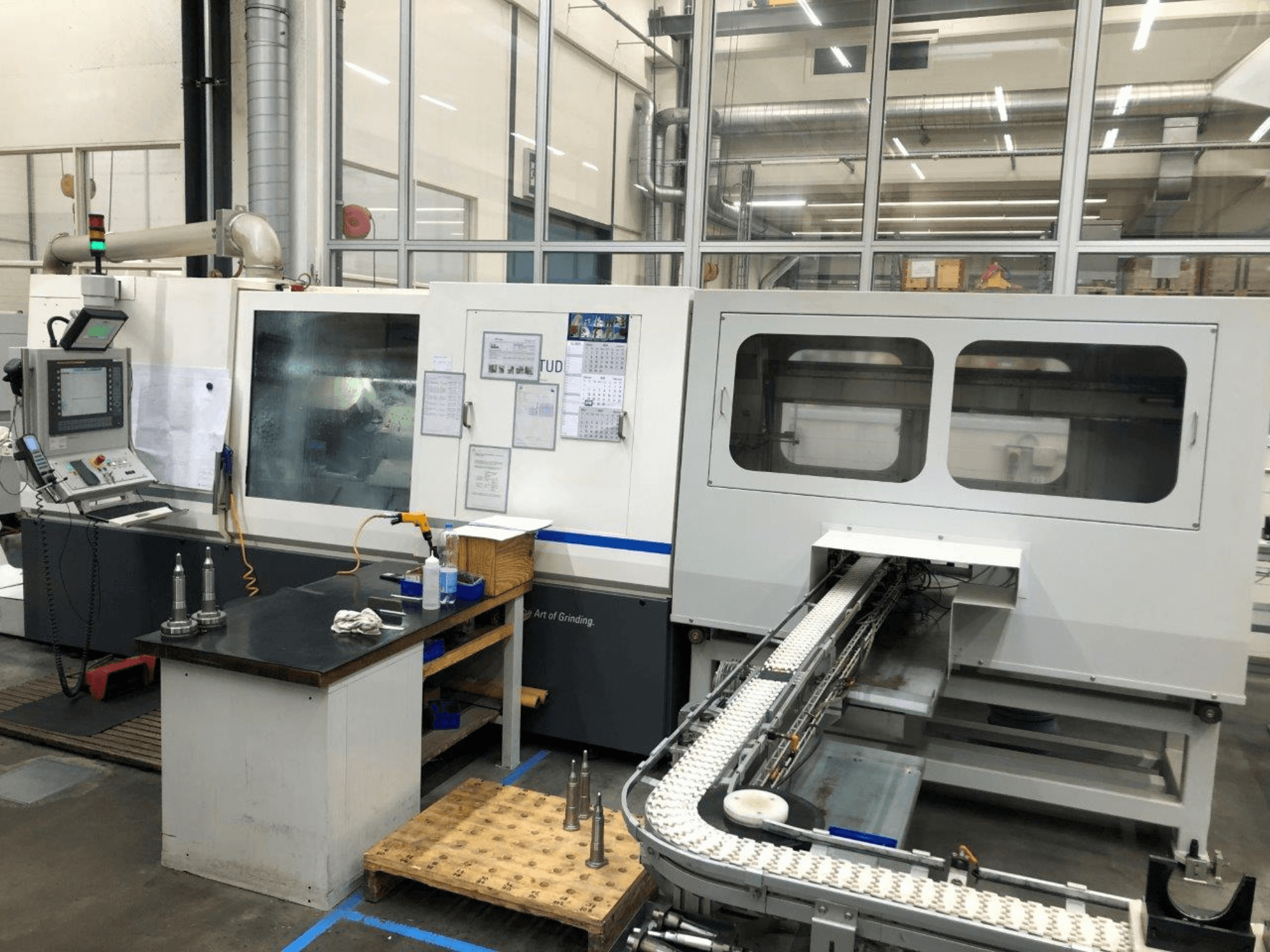

STUDER - S242CH-GRI-STU-2008-00001

• Atstumas iki centro: Mažas (2 kryžminiai stikliukai) 400 mm; Ilgas (2 kryžminiai stikliukai) 800 mm; Ilgas (3 kryžminiai stikliukai) 800 mm

• Sūpynės skersmuo: 180 mm

• Didžiausias ruošinio svoris: 20 kg

• X ašis (kryžminis šliaužiklis)

  • Greitis: 0,001-1 500 mm/min

  • Resolution: 0,00001 mm: 0,00001 mm

• Z ašis (išilginis slydimas)

  • Didžiausia eiga: 850 / 1 600 mm

  • Greitis: 0,001-25 000 mm/min

  • Skiriamoji geba: 0,00001 mm: 0,00001 mm

• Pasukimo bokštelis

  • 8 stočių: Capto 6 fiksuotas

  • 12 stočių: VDI 40 fiksuotas

  • 8 stočių: VDI 30 varomoji stacionarioji

  • Didžiausias varomosios pavaros greitis: 4 000 aps./min.

  • Pavaros galia: 2,5 kW

  • Galimybė: Aktyvus išilginis matavimo strypas ant bokštelio (Capto arba VDI)

• Šlifavimo veleno galvutė

  • Montavimo kampas: -25° / +25°

  • Šlifavimo greitis: 50 m/s

  • Dirželio dydis: Ø 400 x 50 (63) x 127 mm

• Vidinio šlifavimo priedas

  • Suklio padėtys ant pasukamos plokštės: 3

  • Suklio padėtis: 0° / +45°

  • Automatinis padėties nustatymas 3 padėtyse

  • Vidinio šlifavimo suklio diapazonas: 1 200-120 000 apsukų per minutę

  • Galimi suklio greičiai: 24 000-120 000 aps/min.

• Ruošinio suklio galvutė (fiksuota)

  • Greičių diapazonas: 1,5 - 2,5 min: 1-7 500 min-¹

  • Pavaros galia: 10,5 kW

  • Įrankių laikiklis: MK4 / DIN 55026 A4

  • Apkrova šlifuojant paviršių: 500 Nm

  • Apvalumo tikslumas: 0,0004 mm

• Ruošinio špindelio sandara (pasukama)

  • Pasukimo diapazonas: 0-10°

  • Skiriamoji geba: 0.0001°

  • Greičio diapazonas: 1-4,000 min-¹

  • Pavaros galia: 10,5 kW

  • Įrankių laikiklis: MKS / DIN 55026 A6

  • Apkrova šlifuojant paviršių: 500 Nm

  • Apvalumo tikslumas: 0,0004 mm

• W ašis / galinė stakta

  • Maksimali eiga: 450 / 1650 mm

  • Greitis: 0,001-1 500 mm/min

  • Tikslusis cilindrinio tikslumo koregavimas: ±0,01 mm

  • Galimybė: Galimybė: ±0,40 mm

  • Plunksnos skersmuo: 60 mm

  • Tvirtinimo kūgis: MK4

  • Plunksnos eiga: 45 mm

  • Pasirenkamas sinchroninis galinis antgalis: 1-7 500 aps/min; pavaros galia 10,5 kW; tvirtinimo kūgis MK4 / DIN 55026 A4

• Apipavidalinimas

  • Pastovus apdirbimo įrankis, laikiklis su MK1 laikikliu

  • Viengubas deimantas / sutrumpinta plytelė

  • Apipavidalinimo velenas su ašine pavara ant pasukamo laikiklio: Ø 58 / 89 / 100 mm maks.

  • Apipjaustymo velenas su ašine pavara gale: Ø 100 mm maks.

• Prijungimo vertės

  • Bendra prijungta apkrova: 45 kVA

  • Mažiausias oro slėgis: 5,5 bar

  • Bendras svoris: 7 600 / 12 000 kg

• Būklė ir aptarnavimas

  • Vis dar įjungtas ir visiškai veikiantis

  • Nėra grubaus apdirbimo darbų

  • Kasmetinė "Studer" atliekama techninė priežiūra

Papildoma įranga

• Veleno automatizavimas (įeina į pristatymo apimtį)

• Šlifavimo diskai (įeina į komplektą)
