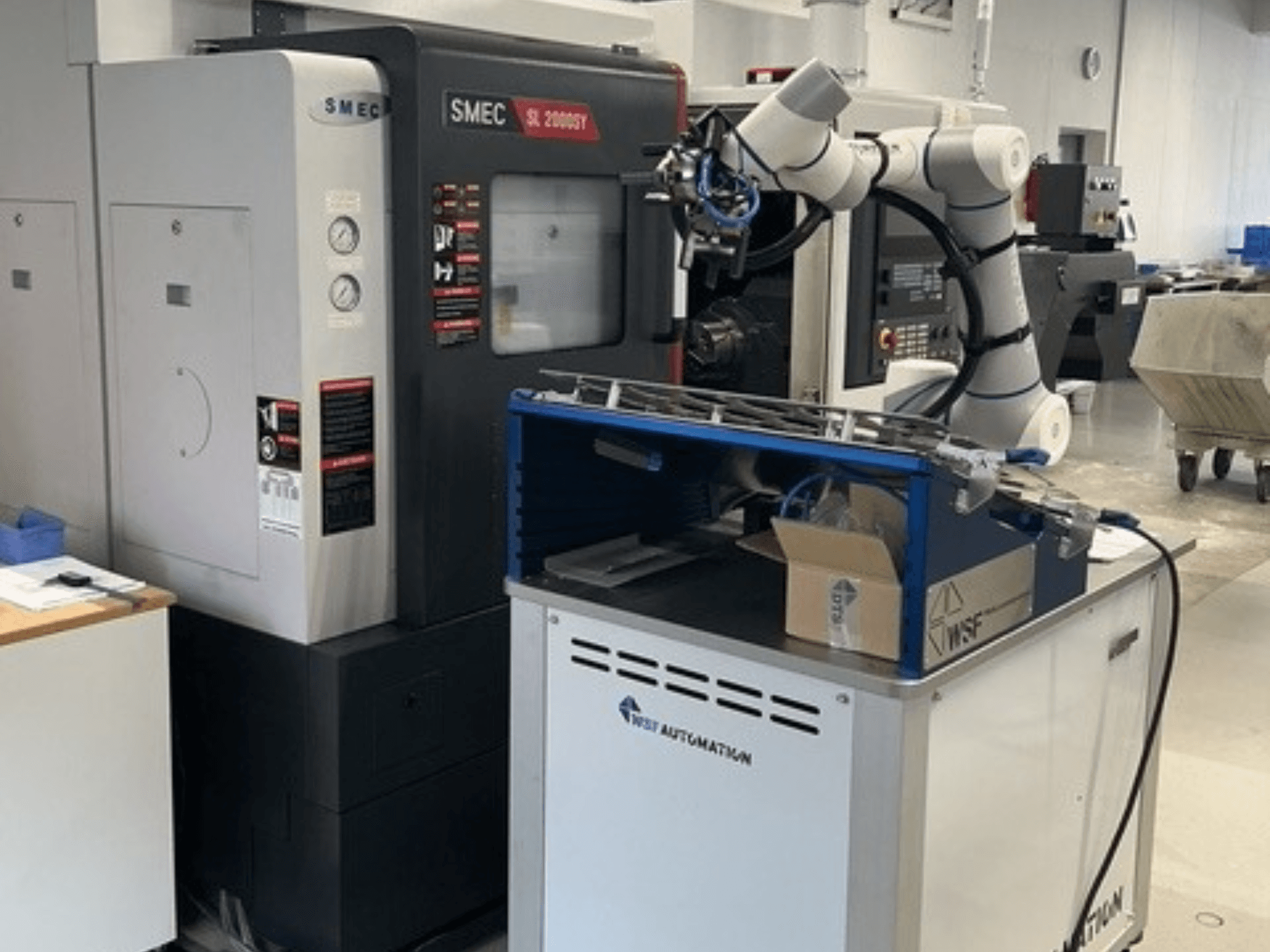

SMEC - SL 2000 BSY + WSF JokerDE-TUR-SME-2024-00001

• Darbinis diapazonas

  • Svyravimo skersmuo virš lovos: 650 mm

  • Pasukimo skersmuo virš skersinio šliaužiklio: 540 mm: skersinis perimetras: 540 mm

  • Didžiausias pasukimo skersmuo: 395 mm

  • Didžiausias apdirbimo ilgis (B): 450 mm

• Pagrindinis suklys

  • Laikiklio skersmuo: 210 (8") mm

  • Standartinė suklio nosis: A2-6 ASA

  • Vidinis suklio guolio skersmuo: 110 mm

  • Didžiausias strypo skersmuo: 68 mm

  • Suklio angos skersmuo: 76 mm

  • Didžiausias sukimo momentas: 212,9 Nm, esant 15 min-¹

• Papildomas suklys

  • Laikiklio skersmuo: 175 (6") mm

  • Standartinė verpstės nosis: A2-5 ASA

  • Suklio guolis, vidinis skersmuo: 90 mm

  • Didžiausias strypo skersmuo: 36 mm

  • Suklio kiaurymės skersmuo: 45 mm

  • Pavaros galia: 9/7,5 kW

  • Didžiausias sukimo momentas: 67,9 Nm (S2 15 min-¹)

  • Didžiausias greitis: 6 000 aps/min.

• Įrankių bokštelis

  • Varomųjų įrankių stočių skaičius: 12

  • Įrankių laikiklis: BMT55 kW

  • Varomųjų įrankių pavaros galia: 9,3/4,9 min-¹

  • Didžiausias greitis: 5 000 aps/min.

  • Maksimalus varomųjų įrankių sukimo momentas: 35,1 Nm (S2 15 min-¹)

  • Stacionariųjų įrankių skerspjūvis: 25 x 25 mm

  • Gręžimo strypo laikiklio skerspjūvis: Ø40 mm

  • Perjungimo laikas tarp stočių ir stočių: 0,2 sek.

• Ašys ir greita eiga

  • X ašies servo variklis: 3,0 kW; maksimali greitoji X ašies eiga: 18 m/min.

  • Z ašies servo variklis: 3,0 kW; maksimalus greitasis Z ašies judėjimas: 30 m/min.

  • B ašies servo variklis: 3,0 kW; maksimali greita B ašies slinktis: 24 m/min.

  • Y ašies servo variklis: Didžiausias greitasis Y ašies poslinkio greitis: 12 m/min.

• Mašinos konstrukcija

  • Nuožulnus lovio kampas: 30 laipsnių

• Elektros jungtis

  • Įtampa: 400 V

  • Matoma galia: 50 kVA

• Pneumatika

  • Suslėgtojo oro jungtis: Suslėgto oro tiekimo jungtis: 6 barai

Papildoma įranga

• Skaldos transporteris

  • Kubų talpa su drožlių transporteriu: l

  • Konvejerio slėgis: 10 bar

  • Siurblio našumas: 2,2 kΩ

  • Kubo talpa: apie 14 l

  • Didžiausias slėgis: 35 bar

  • Grynasis drožlių transporterio svoris: apie 1 000 kg

• Transformatorius

  • Grynasis transformatoriaus svoris: apie 300 kg

• Robotas ir (arba) automatizacija: WSF Joker

  • Naudingoji apkrova: 12 kg

  • Pasiekiamumas: 1300 mm

  • Transportavimo matmenys (ilgis x plotis x aukštis): 120 x 100 x 140 cm

  • Svoris: apie 300 kg
