SHW - UF-5PL-MIL-SHW-1993-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

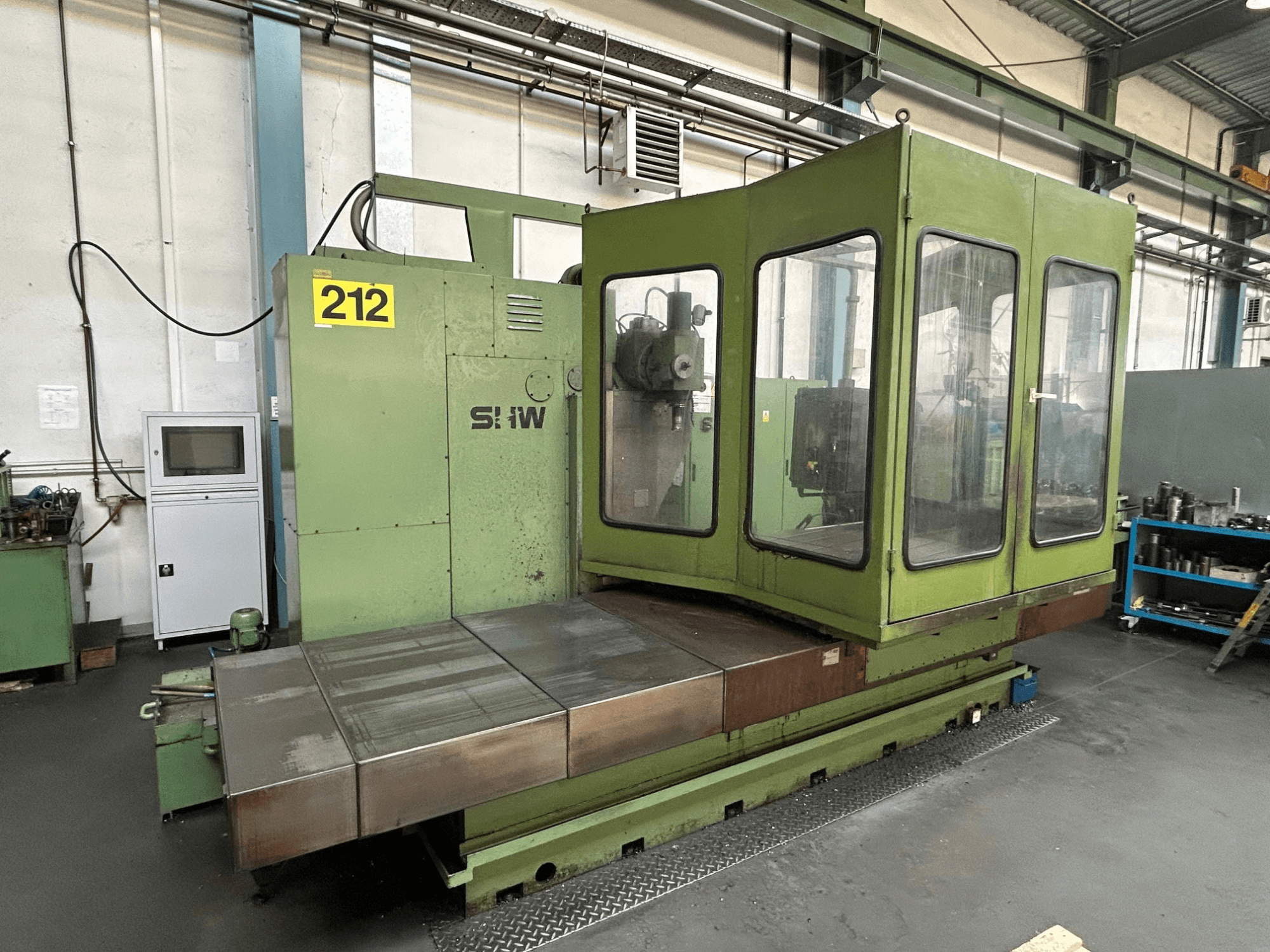

Šis 5 ašių vertikalusis apdirbimo centras SHW UF-5 pagamintas 1993 m. Jo išilginė stalo eiga - 1500 mm, vertikali suklio galvutės eiga - 1000 mm, išilginė suklio galvutės eiga - 750 mm. Staklės turi 1400 mm skersmens sukamąjį stalą, kurio didžiausia stalo apkrova yra apie 4000 kp. Jei ieškote aukštos kokybės apdirbimo galimybių, apsvarstykite mūsų parduodamas SHW UF-5 stakles. Susisiekite su mumis dėl išsamesnės informacijos.
Apžvalga
- prekės ženklas: SHW
- metai: 1993
- MODELIS: UF-5
- naudojimo tipas: Frezavimas
- vietovė: Lenkija
- mašinos tipas: Vertikalaus apdirbimo centras
- valdymo bloko prekės ženklas: HEIDENHAIN
Techninė informacija - SHW UF-5
Valdymo blokas
- Valdymo ženklas: HEIDENHAIN
- Valdymo modelis: TNC 355
Judėjimas
- Ašių skaičius: 5
- X ašies eiga: 1500 mm
- Y ašies eiga: 1000 mm
- Z ašies eiga: 750 mm
Techninės specifikacijos
- Veleno galia: 20 kW
- Veleno greitis: 1800 RPM
- Kūgio dydis: ISO 50
Papildoma informacija
Frezavimo galvutėje esanti plunksna: 115 mm.
Padavimo pavaros ir pastūmos:
Atskiros pavaros (X, Y, Z)
Tolygiai reguliuojamos pastūmos (X, Y, Z): 2-8000 mm/min.
Greita eiga (X, Y, Z): 8000 mm/min.
Frezavimo veleno pavara:
Nuolatinės srovės variklio pavaros galia: 20 kW
Greičio diapazonas (bepakopis reguliavimas): 36-1800 aps/min.
Horizontalus ir vertikalus suklys
Suklio kūgis: ISO 50
Horizontalaus suklio skersmuo (priekinis guolis): Verpstės skersmuo (mm) (95)
Įrankių prispaudimo jėga:
Horizontalusis suklys: 16,000 N
Vertikalusis suklys: 10,000 N
Papildoma įranga
Sukamasis stalas RT 5D:
Stalo plokštė su 7 T formos lizdais, 1 centrinis lizdas
Stalo skersmuo: Ø 1400 mm
T formos lizdų dydis: 22 H7 (DIN 650)
Centrinė anga: 160 mm
Didžiausias sukimosi greitis: 2,5 min-¹
Didžiausia stalo apkrova: apie 4000 kp
Stalo svoris: apie 2800 kg
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
