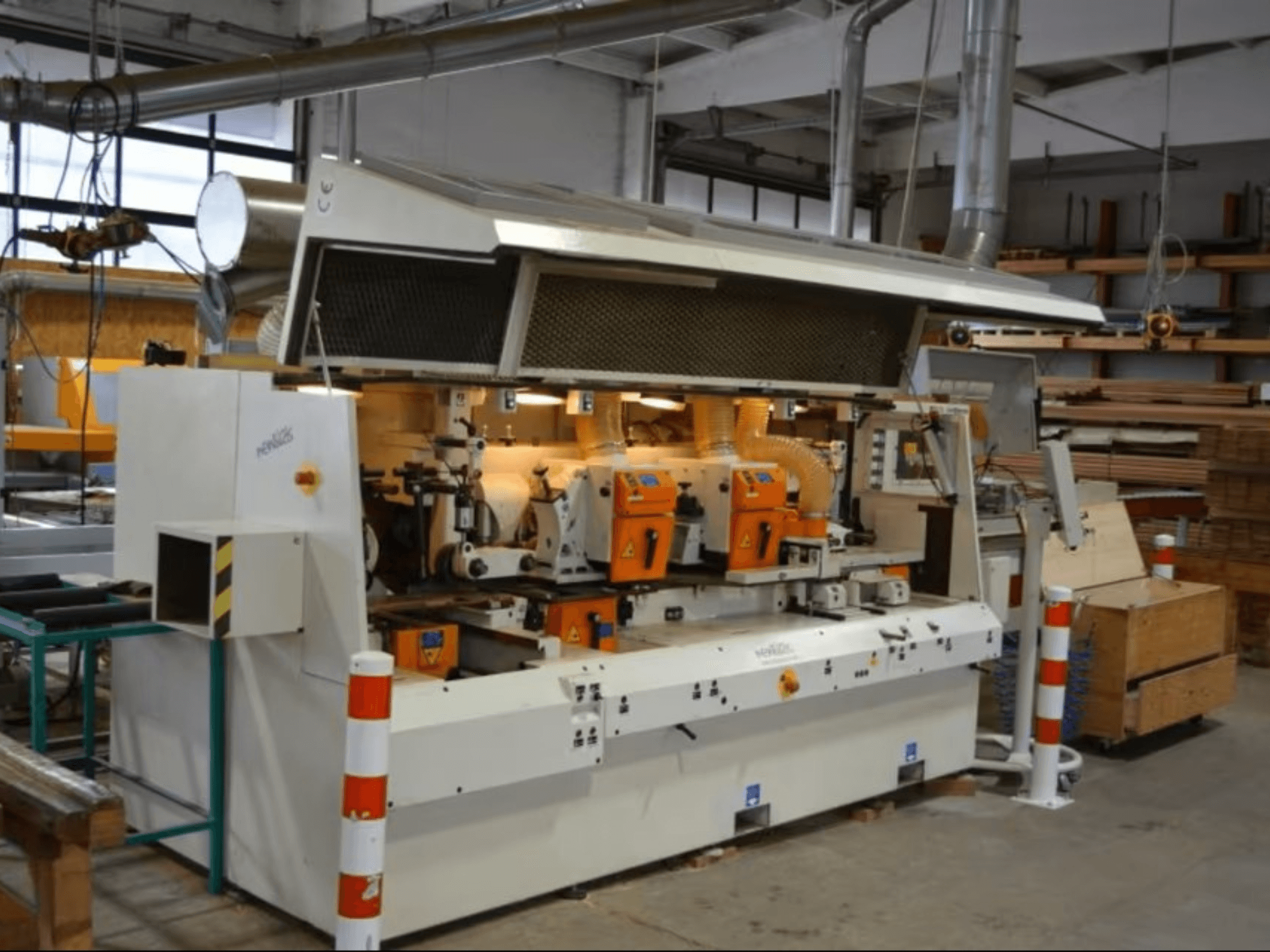

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Konfigūracija: 6 velenai + 1 universalus velenas (UNIWELLE) = 7 velenai; tinka profiliavimui / pjovimui

• Valdymas: MOBILE 10 jutiklinis ekranas

• Sąsaja / įrankių sistema: HSK 85S Powerlock; greitas suklio keitimas T-SET; greito tvirtinimo įtaisai

• Darbinis diapazonas:

  • Darbinis plotis (baigtas): 15-240 mm

  • Darbinis aukštis (baigtas): iki 125 mm

  • Mažiausias ruošinio ilgis: 450 mm

• Verpstės:

  • Sūkių skaičius: 6 000 / 8 300 aps./min.

  • Skersmuo: 40 mm

  • Montavimo ilgis: vertikalus 220 mm, horizontalus 250 mm

  • Ašinis reguliavimas: vertikalus 75 mm, horizontalus 45 mm

  • Skridimo apskritimo skersmuo: išdirbimo staklės 120-140 mm; profiliniai verpstukai 100-200 mm

  • 2-ojo apatinio veleno profiliavimo gylis su Ø200 mm įrankiu: 15 mm, su 200 mm skersmens

• Varikliai: 1:

  • Padavimo variklis: 1: (valdomas inverteriu): 4 kW

  • Apdorojimo / obliavimo velenas: Galingumas: 7,5 kW

  • Dešinysis vertikalusis suklys: 7,5 kW (Powerlock HSK 85)

  • Kairysis vertikalusis suklys: 7,5 kW (Powerlock HSK 85)

  • Viršutinis horizontalusis suklys 1: 7,5 kW (greitasis užveržimas)

  • Viršutinis horizontalusis suklys 2: 7,5 kW (Powerlock HSK 85)

  • Apatinis horizontalusis suklys: 7,5 kW (Powerlock HSK 85)

  • Universalusis suklys: 7,5 kW (greitasis užspaudimas)

• Padavimo sistema:

  • Pastūmos greitis: 6-36 m/min (per inverterį)

  • Padavimo ritinėliai: Ø140 mm; 2 ritinėliai 140 x 25 vienam padavimo velenui

  • Varikliu varomas padavimo velenėlis darbiniame ir išvežimo staluose

  • Du padavimo įtaisai po viršutiniais velenais, siekiant sumažinti atstumą tarp centrų nuo 620 iki 450 mm

• Stalai ir kreipiančiosios:

  • Padavimo stalo ilgis: 2 500 mm

  • Padavimo stalo ir padavimo kreipiančiosios reguliavimo diapazonas: 10 mm.

• Slėgiai, kreipiančiosios ir sauga:

  • Horizontalusis slėgis prieš obliavimo stakles su įjungimo / išjungimo jungikliu

  • Horizontalaus slėgio įtaisas prieš obliavimo veleną, perjungiamas iš valdymo pulto

  • Pneumatiniai slėgio bateliai prieš viršutinius horizontaliuosius velenus

  • Slėgio bateliai priešais horizontaliojo veleno apsaugą

  • Grūdintas įdėklas darbo stalo prieš obliavimo stakles

  • Apšvietimas apsauginio dangčio viduje

• Tepimas:

  • Priverstinis tepimas (pagrindinė įranga)

  • Rankinis centrinis tepimas

  • Rankinis darbinio stalo tepimo siurblys

• Padėties nustatymas ir (arba) reguliavimas:

  • Elektroninis horizontalus pozicionavimas

  • Elektroninis įrankio skersmens nustatymas ir (arba) reguliavimas

• Ištraukimas:

  • Reikalaujamas ištraukimo našumas: min. 10,443 m³/h

• Kita:

  • Padavimo įrenginio prieš obliavimo stakles įjungimo ir išjungimo jungiklis

Papildoma įranga

• Į komplektą įeina ištraukimo žarna

• Pridedamas "Powerlock" montavimo laikiklis

• Į komplektą įeina įrankiai, skirti HSK verpstėms; ant horizontalių verpstukų sumontuotos 240 mm pjovimo galvutės

  • Pastaba: į komplektą įtraukti ne visi parodyti įrankiai

• Dokumentai: atsarginių dalių katalogas (8 išsamūs PDF katalogai)
