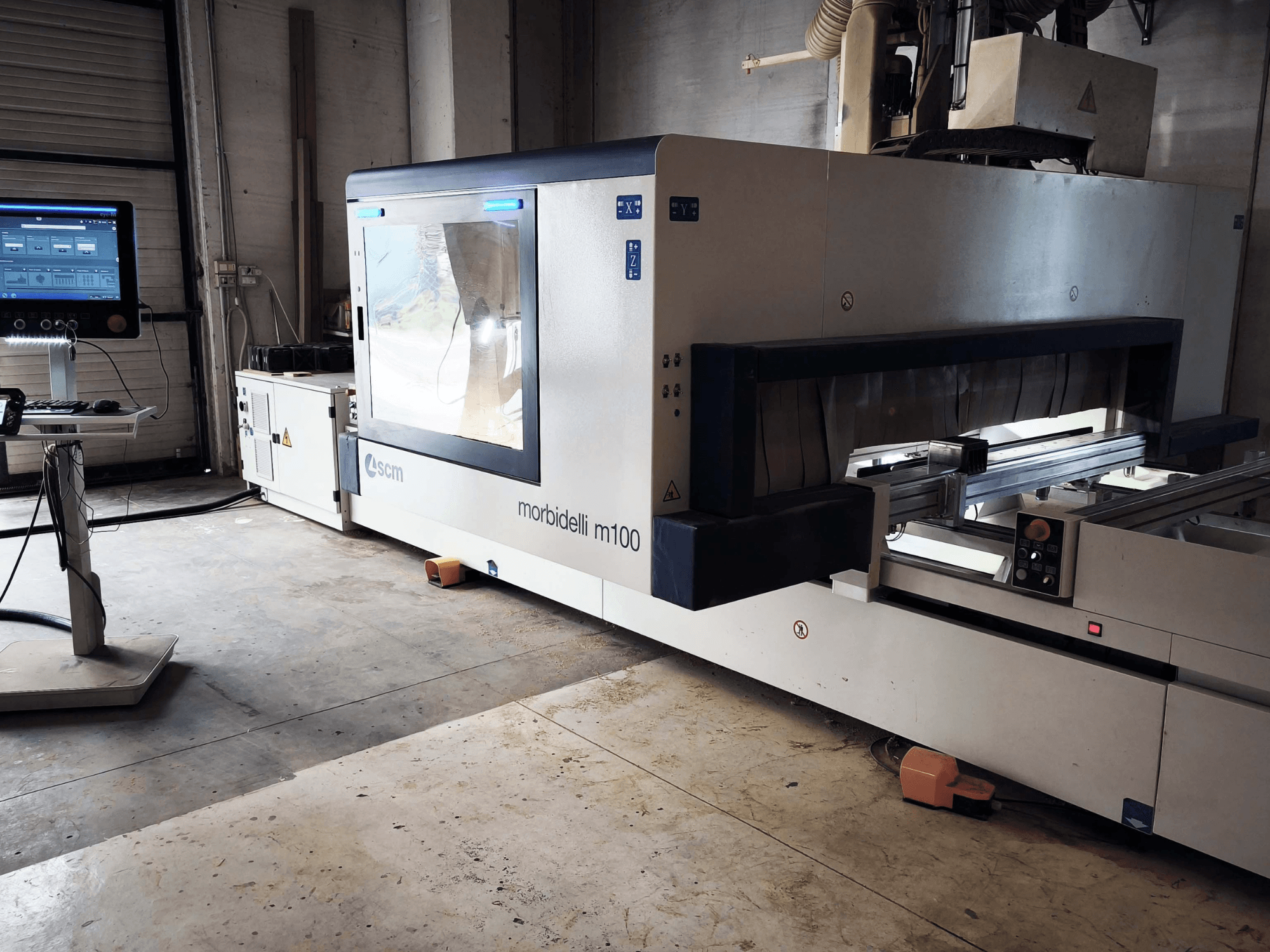

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Darbinė zona

  • Maks. plokštės pakrovimo plotis / Y ašies praėjimas: 2 200 mm

  • Z ašies ruošinio praėjimas: 250 mm

  • Švytuoklinio mechanizmo darbo ilgis: 1 700 + 1 700 mm

  • X+Y vektoriaus greitis „PRO-SPACE“: 56 m/min

  • X+Y vektoriaus greitis PRO-SPEED: 78 m/min

  • „PRO-SPACE“ saugos konfigūracija: X ašis ribojama iki 25 m/min operatoriaus saugumui užtikrinti

• 5 ašių frezavimo agregatas – JQX

  • 5 ašių JQX elektrospindulys, HSK 63F

  • B ašies pasukimas: ±185°, greitis: 7 000°/min

  • C ašies pasukimas: ±320°, greitis: 7 000°/min

  • Programuojamas sukimasis pagal laikrodžio rodyklę (CW) ir prieš laikrodžio rodyklę (CCW), keraminiai guoliai, aušinimas skysčiu

  • Automatinis ištraukimo gaubtas: 3 padėtys + išjungta padėtis

• Gręžimo blokas – F23L Ro.Ax

  • 13 nepriklausomai pasirenkamų vertikalių velenų

  • 5 horizontalios gręžimo galvutės su dviguba išėjimo galia (3 pagal X, 2 pagal Y)

  • Gręžimo veleno greitis: 4 200 aps/min (standartinis) / 3 000–8 000 aps/min (su keitikliu)

  • Integruotas pjovimo diskas X ašyje; maks. skersmuo 125 mm; storis 2,2–6 mm

  • Pjovimo disko sukimosi greitis: 5 000 apsisukimų per minutę (standartinis) / iki 10 000 apsisukimų per minutę (su keitikliu)

  • Gręžimo variklio galia: iki 3,9 kW

  • Maksimalus grąžto ilgis: 70 mm; suklio žingsnis: 32 mm; „Weldon“ Ø10 mm įrankio jungtis

  • Aukšto slėgio oro pagalba: >64 kgf vienam suklui

• Įrankių magazinai (iš viso iki 28 pozicijų)

  • TRB14: 14 įrankių; maks. įrankio skersmuo 300 mm (3 ašys) / 350 mm (5 ašys); maks. įrankio svoris 8 kg

  • FAST14: 14 įrankių; maks. skersmuo 225 mm (pjūklas) / 180 mm (apskritiminiai įrankiai / kampiniai agregatai); maks. įrankio svoris 8 kg

• Darbinis stalas ir tvirtinimas

  • 6 × TV FLEX 1600 stalai/strypai; pneumatinis fiksavimas/atlaisvinimas

  • Automatiniai atskaitos stabdžiai: 6 galiniai, 6 tarpiniai, 4 šoniniai

  • Papildomi priekiniai stabdžiai H=75

  • 4 pneumatiniai plokščių kėlimo įrenginiai H = 75

  • Galimybė apdirbti švytuokliniu būdu

  • Vakuuminė tvirtinimo sistema

• Vakuuminė įranga

  • Vakuuminis siurblys: 250 m³/h

  • 18 fiksuotų taurelių: 145 × 145 mm, H=75 mm

  • 6 besisukantys įtvariai: 145 × 55 mm, H = 75 mm

• Matavimas / padėties nustatymas

  • Automatinis įrankio ilgio jutiklis

  • Dvigubas lazerinis pozicionavimas (po vieną projektorių kiekvienai darbo zonai)

  • Automatiniai ruošinio pozicionavimo atskaitos taškai

• Valdymas ir programinė įranga

  • „Maestro Active CNC HMI“; „Maestro CNC CAD/CAM“

  • DXF importas; PGM importas / konversija į PGMX

  • Parametrinis programavimas; „Tool Manager“; „Maestro APPS“

  • Grafinis darbo stalo nustatymas; susidūrimo tikrinimas; ciklo trukmės įvertinimas

  • Nuotolinės pagalbos galimybė; tinklo ryšys

• Operatoriaus konsolė

  • „eye-M PRO“ integruotas pramoninis kompiuteris, 21,5 colių „Full HD“ jutiklinis ekranas (1920 × 1080)

  • „Intel i7“ 2,80–3,60 GHz; 8 GB DDR4 RAM; 500 GB HDD

  • „Ethernet“ RJ45; USB 3.0

  • Laidinis „TECPAD“ 7 colių nuotolinio valdymo pultas; laido ilgis 6,5 m

• Montavimo duomenys

  • Įrenginio galia: 23–28,5 kVA; 400 V; 50 Hz; 3 fazės

  • Oro suvartojimas: 450 Nl/min

  • Ištraukiamo oro greitis: 30 m/s; ištraukimo jungtis Ø 250 mm

Papildoma įranga

• Įrankių laikikliai ir spaustukai: neįtraukti į pasiūlymą

• Nėra nurodyta, kad į komplektą įeina kiti išoriniai priedai (robotai, automatizavimo įranga, drožlių konvejeris, strypų padavėjas ir pan.)
