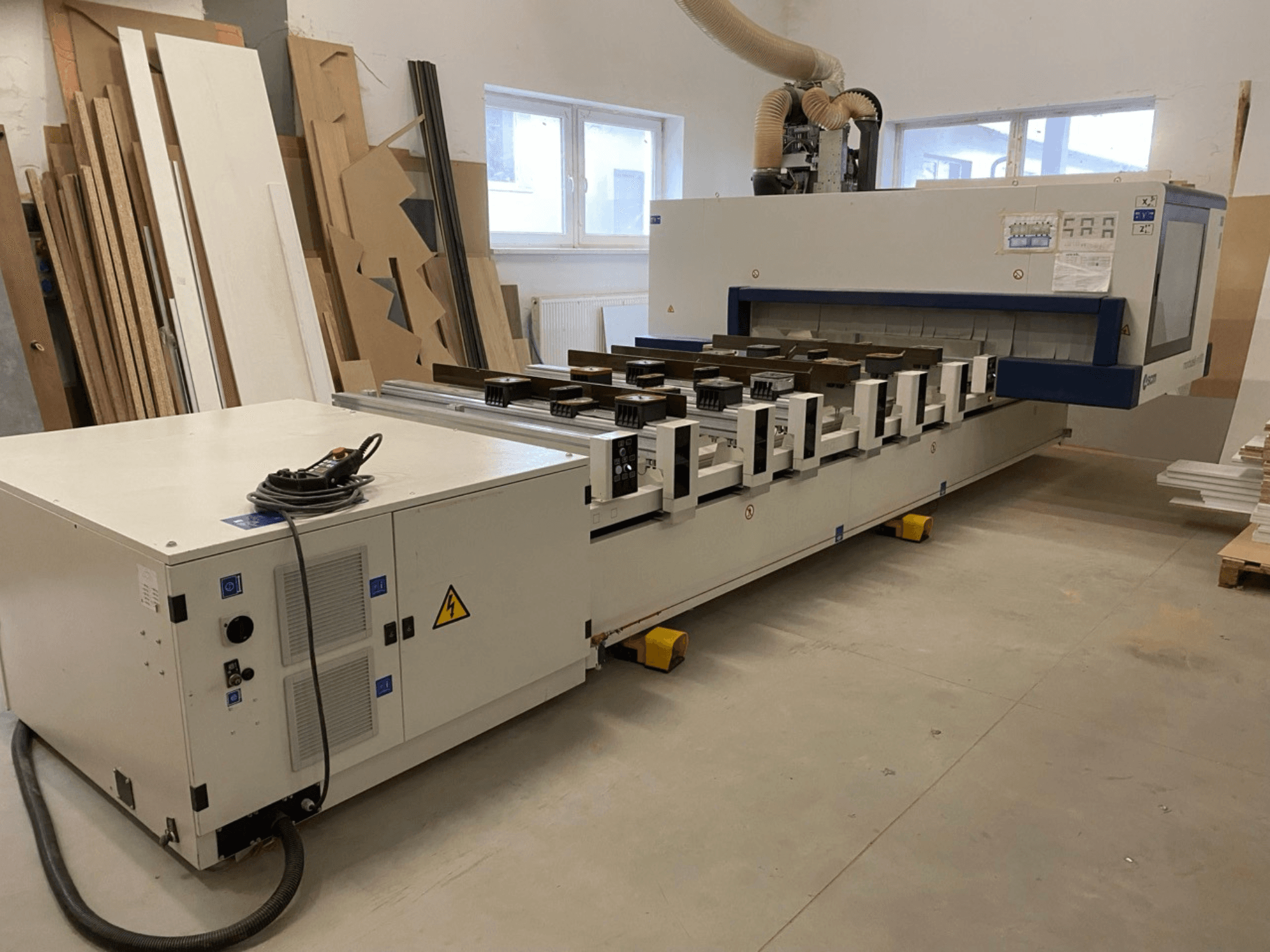

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Darbinis plotas / ašys:

  • Plokštės ilgis (Y): 1900 mm (2210 mm)

  • Plokštės aukštis (Z): 180 mm

  • Plokštės ilgis perėjimui: 1400 mm

  • Vektoriaus greitis X–Y: „Pro-Space“ 56 m/min; „Pro-Speed“ 78 m/min

• Darbinis stalas: 6–12 sijų (TV Flex), 12 vakuuminių laikiklių (145 × 145 × H75 mm); 2 stabdžiai kiekvienai sijai; judamosios sijos ilgis 1600 mm.

• Gręžimo agregatas (bendrosios specifikacijos):

  • 21 vertikalusis velenas, 8 000 aps/min

  • 10 horizontalių velenų, 8 000 aps/min

  • Integruota pjovimo pjūklas Ø125 mm (X), 10 000 aps/min

  • Variklio galia 2,2 kW

• Elektros velenas: 10 kW (S6), maks. 24 000 aps. per minutę.

• Montavimo reikalavimai: instaliuojamoji galia 23–28,5 kVA; suslėgtas oras 450 NL/min; dulkių ištraukimas 4 500 m³/h, 25 m/s, išėjimo anga Ø250 mm.

• Konstrukcija ir judesiai:

  • Tvirtas, įtampos pašalintas, elektrosuvirintas plieninis rėmas; visi apdirbimo darbai atliekami per vieną paruošimą ant CNC metalo apdirbimo staklių.

  • Greitaeigės keturių eilių linijinės kreipiamosios; trijų grandinių recirkuliacinės rutulinės sistemos; X ašies sraigtinė krumpliastiebinė pavara.

  • Bešepetėliai varikliai, keitikliai; apdirbimo agregatai sumontuoti ant judamojo portalo, siekiant užtikrinti tvirtumą.

  • Skaidrus polikarbonatinis apsauginis gaubtas.

• CNC valdymas ir programinė įranga:

  • PC-Office: „Windows 7“, 17 colių spalvotas LCD ekranas, QWERTY klaviatūra, mobilus valdymo pultas, „Xilog Maestro“.

  • „Xilog Maestro“ funkcijos: parametrinis/grafinis/ISO programavimas; DXF/ASCII importas (2D); 3D tiesinė/apskritiminė interpoliacija; erdvinė tiesinė interpoliacija; sraigtinė interpoliacija; vedamasis redaktorius; automatinis gręžimo optimizavimas ir įrankių bibliotekos; plokštės pradžios taško poslinkis; modeliavimas; brūkšninių kodų valdymas (programinė įranga); savidiagnostika; žingsnis po žingsnio rankinis įsikišimas; grafinė agregato konfigūracija; apdirbimo greičio pasirinkimas; SCM CNC „Jerk“ funkcija.

• Sauga: CE; „PRO-SPACE“ sistema su saugos buferiais (automatinis sustabdymas esant galimai kolizijai).

• Įtraukta/paminėta stalo įranga: galiniai aliumininiai atskaitos stabdžiai H75 kiekvienai sijai; antrieji centriniai atskaitos stabdžiai kiekvienai sijai; priekiniai atskaitos stabdžiai H75 kiekvienai sijai.

• Vakuuminė sistema: integruotas vakuuminis siurblys 90/108 m³/h, 50 Hz.

• F23 L gręžimo blokas (nurodyta konfigūracija):

  • Nepriklausoma Z ašis

  • 13 nepriklausomų vertikalių velenų (8 X / 5 Y)

  • 6 nepriklausomi horizontalūs sukliai (greito atjungimo), įskaitant 4 Y ašyje

  • 32 mm žingsnis

  • Sukimosi greitis 4 500–8 000 aps/min (inverteris)

  • Galinio skydelio griovelių pjovimo / pjovimo agregatas Ø 125 mm, 5 500–10 000 aps/min (inverteris)

  • Variklis 2,2 kW

  • Padidintas „Z“ spaudimas

• RO AX privalumai: didelis našumas, tikslumas, apdailos kokybė, apdirbimo greitis; iki 90 % mažesnės priežiūros sąnaudos (apytikriai kas 1 000 valandų).

Papildoma įranga

• Šoninis įrankių magazinas TRB14 (pasirenkamas), dešinėje pusėje:

  • Talpa iki 11 įrankių; maks. Ø 350 mm

  • Ašies atstumas 130 mm

  • Maksimalus įrankio svoris 8 kg; bendras svoris 48 kg

• 4 ruošinio kėlimo atramos H75, du kėlimo lygiai (virš spaustuvų ir darbo lygio), 20 kg vienai atramai

• Papildomas aparatinės įrangos raktas su USB prievadu
