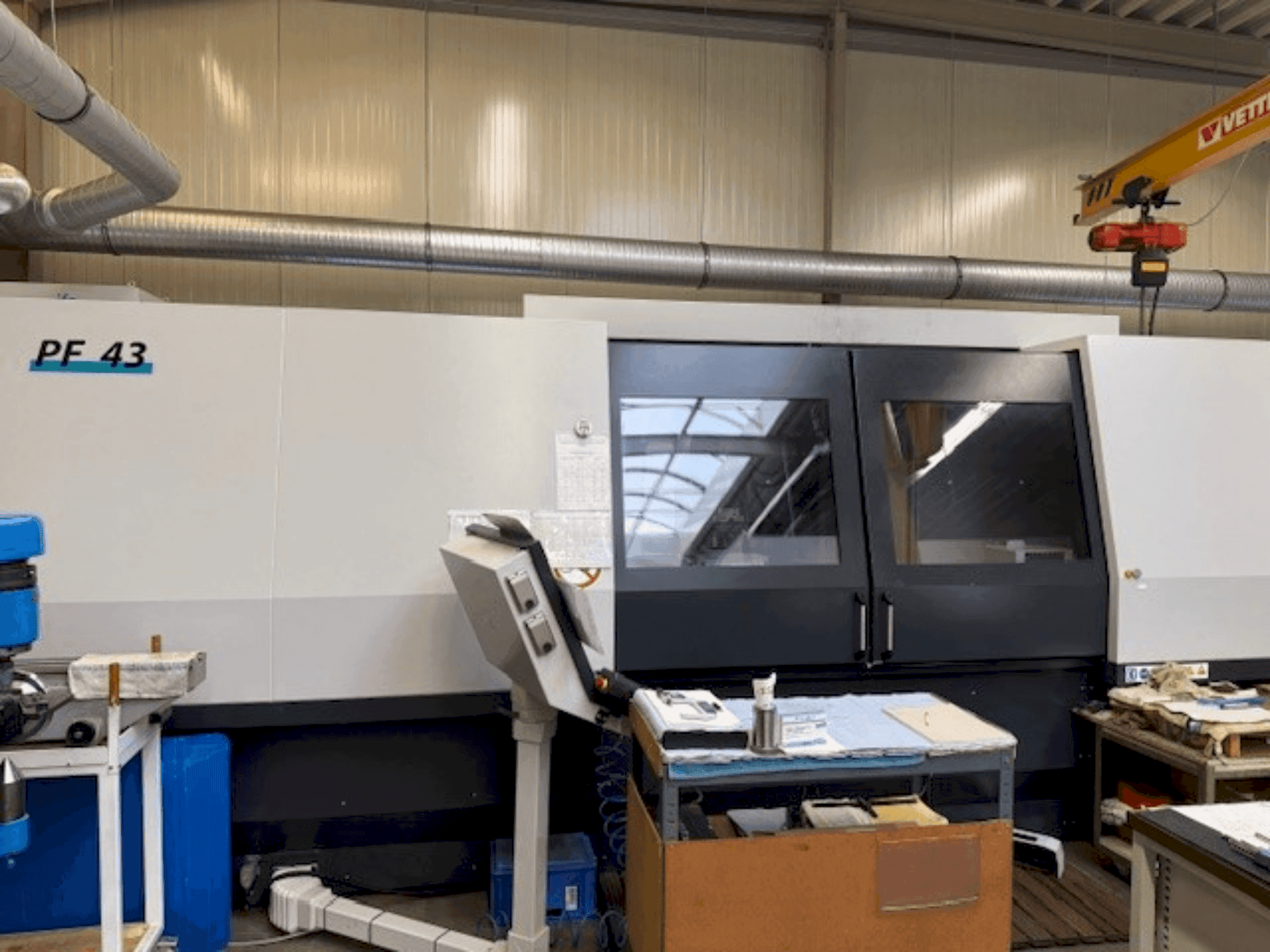

Schaudt - GSN PF43DE-GRI-SCH-2019-00001

Mašinos privalumai

Techninės mašinos privalumai

• 13 šlifavimo diskų laikiklių, įskaitant:
• 2x 3 padėčių griebtuvas
• 1x magnetinis griebtuvas
• 1x trijų taškų apvadas
• 3x dviejų taškų apvadas (specialus didesniam skersmeniui)
• 1x specialus tvarsčio laikiklis
• 3 vidiniai šlifavimo velenai

Papildoma informacija

Elektros duomenys: Srovės tipas: 3~ (trifazė srovė) / Prijungta apkrova: 30 kVA / Darbinė įtampa: 400 V / Nominali srovė: 40 A / Dažnis: 50 Hz / Saugiklis: 63 A / Valdymo įtampa: 230 V AC / Valdymo įtampa: 24 V DC / Gamintojas: Schaudt; Modifikavimas: GSN / Tipas: PF 43 U 1750 / Pagaminimo metai: apie 1990 m.; Modifikavimas 2019 m. / Valdymas: CNC Siemens Sinumerik 840D / Maks. šlifavimo ilgis: 1 750 mm / galima iki 1 840 mm / Šlifavimo skersmuo: Ø 6 - Ø 359 mm / Centro aukštis: 180 mm / Maks. šlifavimo disko skersmuo: 500 mm / Šlifavimo disko kiaurymė: Ø 203,2 mm / Maks. ruošinio svoris (tarp centrų): apie ... 200 kg / Ruošinio laikiklis MK4 / Hidraulinis galinis stovas: MK4 / Matmenys (I × P × A): apie 6 700 × 2 500 × 2 400 mm + aušinimo baseinas 2 300 × 1 200 × 0 900 mm / Svoris: apie 8 500 kg / Bendras energijos poreikis: apie 31 kVA / Šlifavimo veleno variklio galia: tip. 5,5–7,5 kW / Ruošinio laikiklis (gręžimo galvutės kiaurymė): MK4 / Ø 24 mm / Specialios savybės: CNC valdomos cilindrų šlifavimo staklės išoriniam ir vidiniam apdirbimui. / Tvirta konstrukcija su dideliu standumu tiksliam šlifavimui. / Įrengta „Siemens Sinumerik 840D“. / Vidinio šlifavimo įtaisas / Hidraulinis galinis stovas / Balansavimo ir šlifavimo jutiklių technologija / Laisvai pozicionuojama B ašis / Deimantinis apdirbimo velenas / Matavimo sistemos proceso metu (ilgis / sandarumas) „Mapross“ / Automatinis durų mechanizmas / Automatinis galinio statoriaus poslinkis / Automatinis cilindro paklaidų kompensavimas
