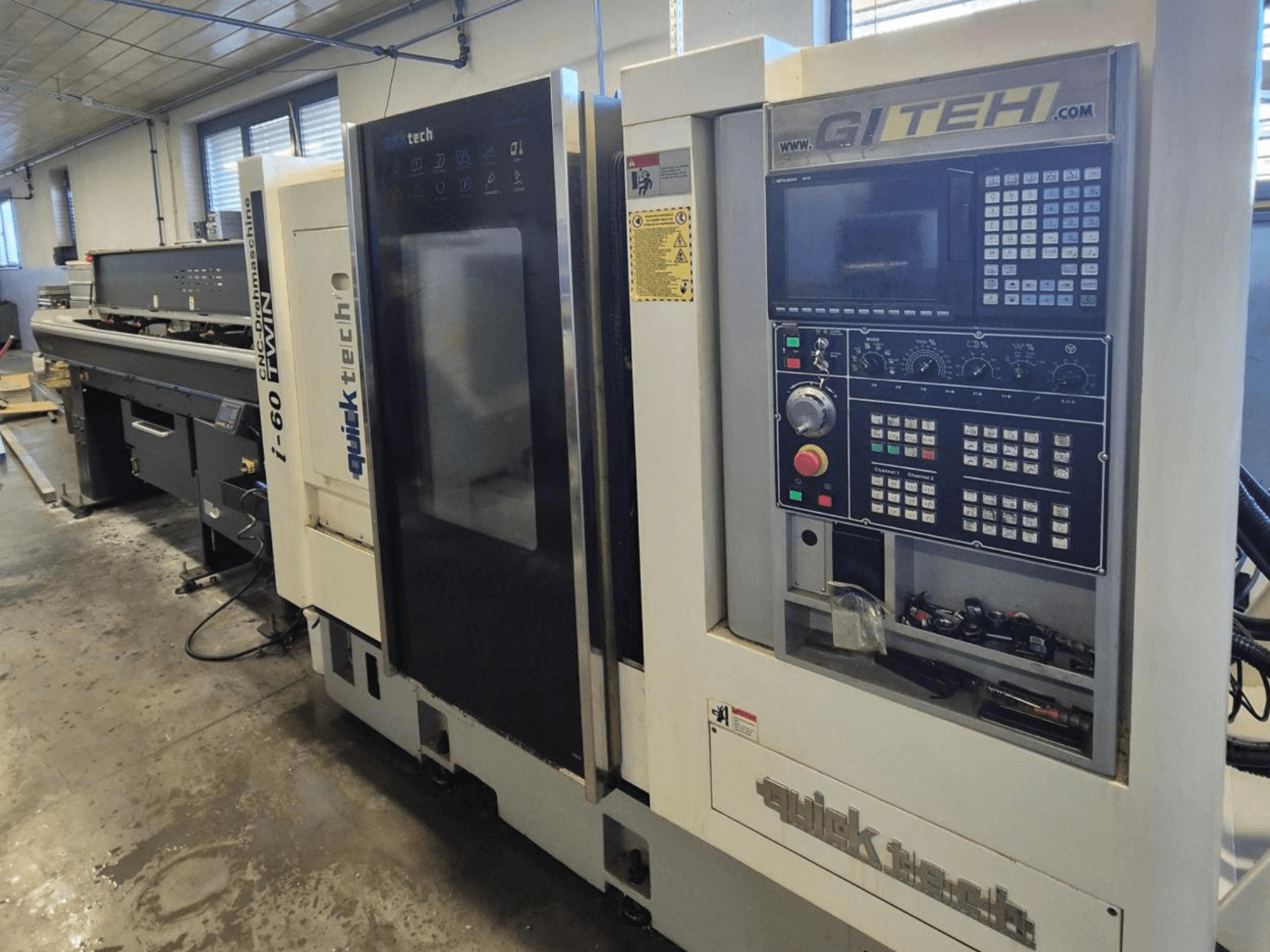

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Pagrindinio suklio anga: 60 mm

• Papildomo suklio anga: 42 mm

• Maksimalus tekinimo ilgis: 300 mm

• Greičiai

  • Pagrindinis suklys: 4000 aps/min.

  • Papildomas suklys: 4000 aps./min.

  • Varomieji įrankiai: 4000 aps./min.

• Verpstės

  • Pagrindinio suklio indeksavimas: 0,001°

  • Papildomo suklio indeksavimas: 0,001°

  • Hidraulinis suklio stabdys (pagrindinis ir papildomas)

  • Suklio sukimosi ir padėties nustatymo sinchronizavimas

• Įrankių stotys

  • Pagrindinio suklio pusėje: 6 išorinio tekinimo, 5 vidinio tekinimo

  • Papildomo suklio pusė: 3 išorinio tekinimo, 4 vidinio tekinimo

  • Varomieji įrankiai: 12 stočių

• Apdorojimo galimybės

  • 4 ašių vienalaikis apdirbimas

  • Visų ašių programavimas tiesiogiai iš valdymo įrenginio

  • Pūtimo oru funkcija (M-kodas)

  • Detalės išstūmimo aptikimas

• Darbo laikiklis

  • Pagrindinis suklio griebtuvas: Ø185 mm

  • Papildomas suklio griebtuvas: Ø173 mm

• Mašinos įranga

  • Mašinos išlyginimo varžtai ir plokštės

  • LED darbinis apšvietimas

  • 3 spalvų signalinis bokštas

  • Automatinė centrinė tepimo sistema

  • Aušinimo skysčio bakelis ir aušinimo skysčio lygio jutiklis

  • Aukšto slėgio aušinimo skysčio siurblys 30-40 barų

  • 380V/220V transformatorius

  • Pagrindinis įrankių rinkinys

  • Operatoriaus vadovas, programavimo vadovas, elektros schemos, PLC dokumentacija

• Valdymo sistema: "Mitsubishi M70

  • 10,4 colių spalvotas ekranas; MPG rankinio valdymo programos tikrinimas

  • Absoliutus / inkrementinis programavimas; ISO programavimas

  • Automatinio mašinos išjungimo funkcija

  • Sriegio pjovimo ciklas (G92); standus sriegimas

  • Pastovus pjovimo greitis (G96/G97)

  • Gamybos laiko rodmuo ir detalių skaitiklis

  • X, Z, Y, W ašių judesiai; C1 ir C2 kontūravimas tekinant ir frezuojant

  • Mažiausias įvesties prieaugis: 0,001 mm

  • 80 įrankių geometrijos ir korekcijos padėčių

  • Programų įkėlimas per atminties kortelę arba USB; tinklo ryšys

  • Fasoninių nuolydžių ir spindulių programavimas; spindulių kompensavimas

  • Absoliutūs varikliai (nereikia grįžti į pradinę padėtį); savidiagnostikos funkcijos

  • Suklio sinchronizavimas

  • Sriegio pjovimas su varomaisiais įrankiais; sriegio pjovimas ant papildomo suklio

  • Programavimo pagalbos funkcijos; 2D programos modeliavimas

  • PLC redagavimo galimybė

  • Įtraukta krumpliaračių pjovimo funkcija

  • Varomųjų įrankių orientacija

Papildoma įranga (neįeinanti į pagrindinę mašiną)

• Medienos drožlių transporteris

• Strypų tiektuvas VITO 56 (3 m)

• Gatavos detalės transporteris
