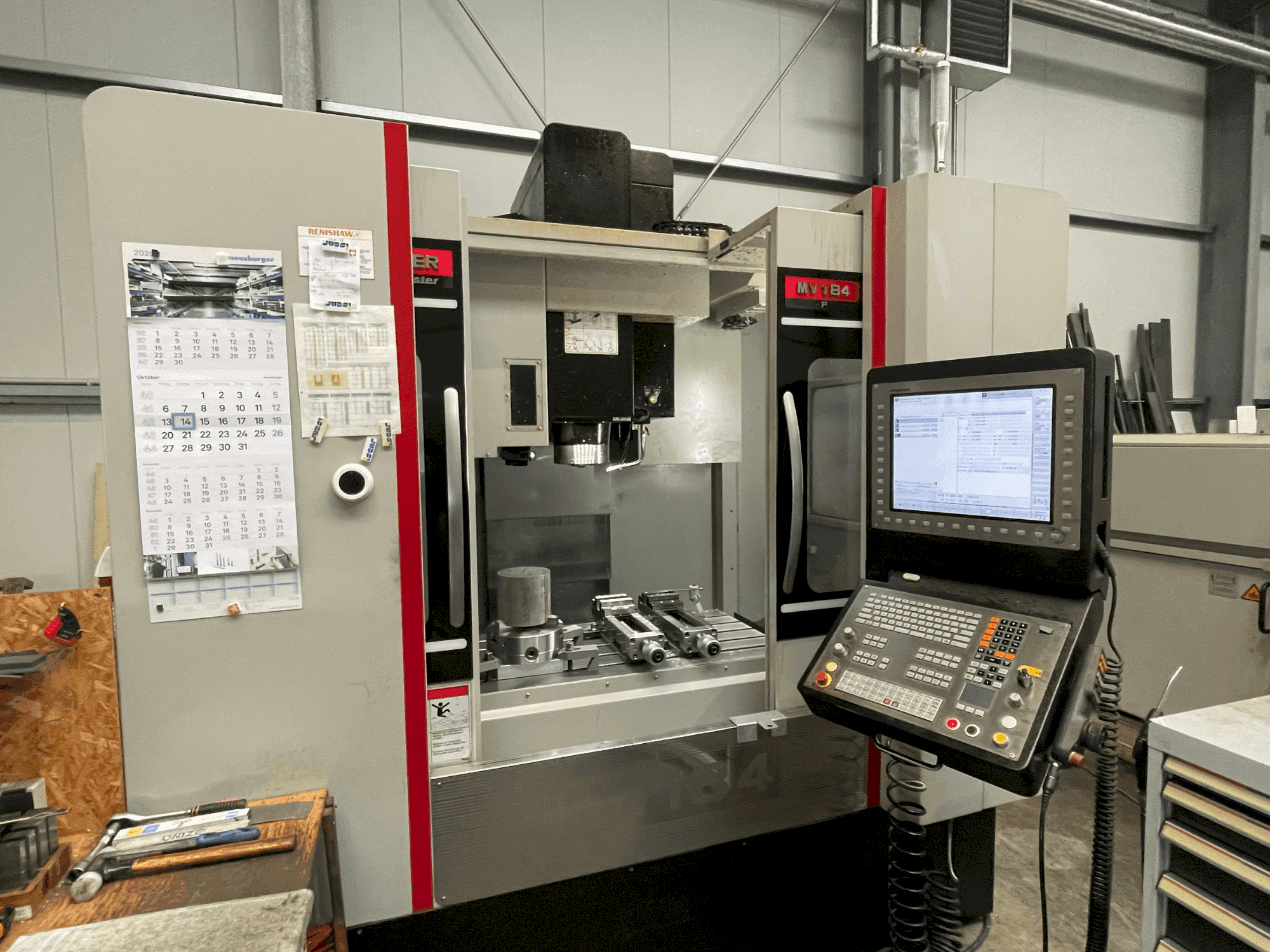

Quaser - MV 184P/12BDE-MIL-QUA-2019-00001

• Ekranas / veikimas: Didelis TFT ekranas su judančiu, pakreipiamu ir pasukamu valdymo skydeliu

• Atmintis: Programų saugykla SSDR

• Rankinis valdymas: Nešiojamas elektroninis rankinis valdiklis

• Mašinos korpusas: Kompiuteriu optimizuotas, sunkus, stipriai briaunuotas ketaus pagrindas

• Valdymo spinta: Valdymo spintelės aušintuvas

• Signalizavimas: Trijų spalvų signalinė lemputė

• Spalvos: RAL 7035 Šviesiai pilka (mašina), RAL 9005 Jet Black (aušinimo skysčio bakas, galvutė, durelės)

• Pagrindinis velenas: SK40, MB-4.0 su diržine pavara

• Suklio aušinimas: Aušinimo sistema: aušinimo sistema, reguliuojama pagal temperatūrą

• Sukamoji sąjunga: "Deublin" rotacinė jungtis, skirta diržinei verpstei

• Įrankių keitiklis: Išplėstas įrankių keitiklis, skirtas įšildyti įrankius

• Traukimo kaištis: Ištraukiamasis kaištis su skyle

• Paruošimas 4-ajai ašiai: Kabelio paruošimas 4-ajai ašiai ("Quaser") su "Harting" jungtimi ir montavimo rėmu; 4-ajai ašiai "Heidenhain" sukamajam stalui paruošti

• Aušinimas per potvynį: Žiedo formos išleidimo antgaliai ant suklio nosies, per "Grundfos" siurblį

• Vidinis aušinimo skysčio tiekimas (ICS): Su "Grundfos" siurbliu; pridedamas kasetinis filtras

• Suklio prapūtimo oras: Papildomas oras, pučiamas per suklį, perjungiamas per M funkciją (Heidenhain).

• Skiedrų tvarkymas (pagrindinis): Darbo zonos drožlių plovimas per "Grundfos" siurblį; nerūdijančio plieno drožlių latakai darbo zonoje

• Tepimas: Automatinis centrinis rutulinių sraigtų tepimas; automatinis hibridinis kreipiančiųjų ir rutulinių sraigtų tepimas

Papildoma įranga

• 4-oji ašis: "Lehmann" sukamasis stalas (vieno suklio)

• 3 žandikaulių griebtuvas: BFU.520-250ps sukamajam stalui

• Sukamojo stalo variklis: "Mavil ERN", paruošta prijungti (kampinės Harting jungtys)

• Pažangus filtravimas ir drožlių šalinimas: Būgninis filtras (filtravimas iki [vertė nepateikta]), įskaitant grandiklinį juostinį drožlių transporterį

• Detalių ir įrankių matavimo sistema:

  • Infraraudonųjų spindulių imtuvas ruošiniams ir įrankiams matuoti

  • Renishaw OMP40-2 matavimo zondas su optiniu signalo stebėjimu; apima įrankių rinkinį ir naudojimo instrukciją

  • PS3-1C tiesus plunksna su keraminiu velenu ir rubino rutuliuku (M4 sriegis)

  • "Renishaw" OTS įrankių rinkinys su optiškai moduliuojama transmisija, reguliuojamu stalo laikikliu, karbidiniu plunksniniu disku; apima įrankių rinkinį ir greitojo naudojimo vadovą

  • OTS/RTS įrankių keitimo rinkinys: A-5401-4030 OTS keitimo adapteris ir A-5401-4032 užspaudimo juosta lizdams.
