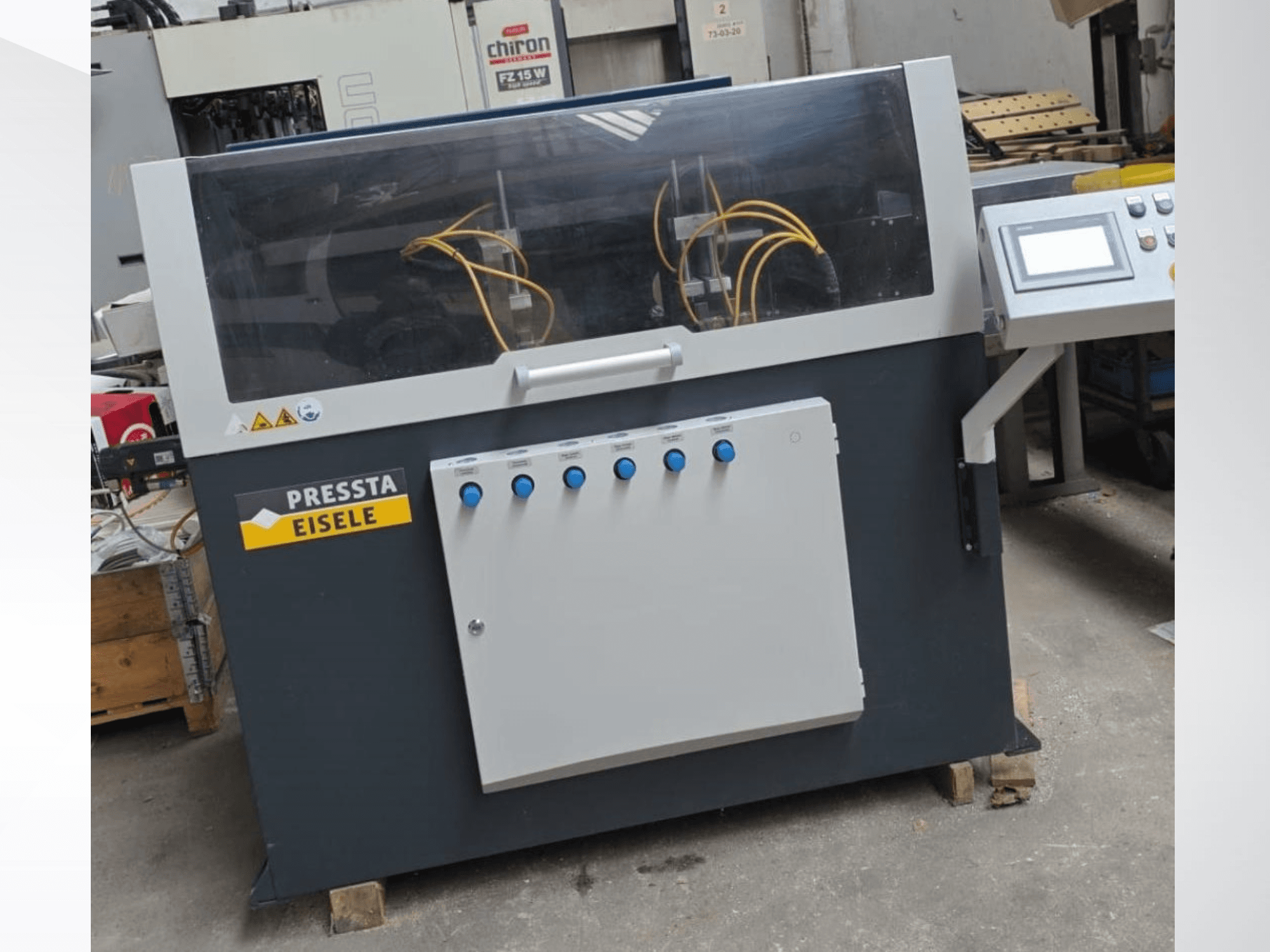

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

Techniniai duomenys

• Pjūklo pavaros galia: 7,5 kW (7 500 W)

• Darbo ciklas: S6

• Pjūklo disko greitis: maks. 2 850 aps/min

• Maitinimas: 400 V, trifazis, 50 Hz

• Srovės suvartojimas: 16 A

• Darbinis slėgis: 6–8 bar

Pjovimo galia

• Maksimalus pjovimo plotis: 270 mm

• Maksimalus pjovimo aukštis: 150 mm

• Maksimalus pjovimo skersmuo: 270 mm

• Maksimalus apvalios medžiagos pjovimo pajėgumas (90°): 190 mm

• Maksimalus profilio plotis: 270 mm

• Profilio ilgio diapazonas: 3–4 000 mm

• Mažiausias likučio ilgis: nuo 75 mm (priklausomai nuo profilio)

Pjūklo diskas

• Pjūklo disko skersmuo: Ø550 mm

• Pjūklo skylės skersmuo: Ø40 mm

Valdymo sistema

• PLC: „Siemens S7“

• HMI: „SIMATIC“ jutiklinis ekranas

• Valdiklis: CPU 315

• Saugos sistema: „Flexisoft“

• Funkcijos:

  • Vienetų skaitiklis

  • Partijos daugiklis ryšulių apdorojimui

  • Ciklo trukmės rodymas

  • Grandinės matmenų valdymas

  • Gedimų diagnostika

Prijungimo galimybės

• Nuotolinė prieiga: IXON maršrutizatorius su VPN ryšiu

Medžiagų padavimo sistema

• Pavaros tipas: elektroninė servopavara

• Padavimo eiga: 800 mm

• Pavaros mechanizmas: rutulinis sraigtinis velenas

• Maksimalus profilio ilgis: 4 000 mm

• Padavimo atrama: pakeliamoji/nuleidžiama ritininė atrama

Pjūklo padavimas

• Pajudėjimo tipas: varomas varikliu

• Pajudėjimo reguliavimas: tolygus

• Pjovimo kryptis: iš apačios į viršų

Fiksavimo sistema

• Tipas: Pneumatinis horizontalusis ir vertikalusis fiksavimas

• Fiksavimo vieta: Padavimo ir iškrovimo pusės

• Slėgio reguliavimas: 6 atskiri slėgio reguliatoriai

Tepimas

• Tepimo tipas: Intermitentinė purškimo sistema

• Bako talpa: 1 l

• Savybės:

  • Lygio stebėjimas

  • Automatinis išjungimas

Saugos funkcijos

• Visiškai uždengtas korpusas

• Garso izoliuotas mašinos rėmas

• Automatinis mašinos išjungimas, kai baigiasi medžiagos atsargos

• Pjovimo tarpo prailginimas, siekiant apsaugoti pjaunamus paviršius

Medžiagos atrama

• Įvado konvejeris: 740 mm ritininis konvejeris su apsauga nuo įsikišimo

• Išleidimo stalas: 450 mm „Pertinax“ atraminis stalas su apsauga nuo įsikišimo

Ištraukimas

• Ištraukimo angos: 2 × Ø100 mm

Sruogų ištraukimo įrenginys

• Modelis: MG 3 (Italyvacuum Vortex 58 FT)

• Gamybos metai: 2022

• Variklio galia: 3 kW

• Įtampa: 400 V / 3~ (±5 %)

• Srovės suvartojimas: 7,2 A

• Svoris: 130 kg

• Savybės:

  • Integruota cikloninė atskyrimo sistema

  • Bekontaktinė antistatinė sistema

Papildoma informacija

• Mašiną galima apžiūrėti, kai ji įjungta.
