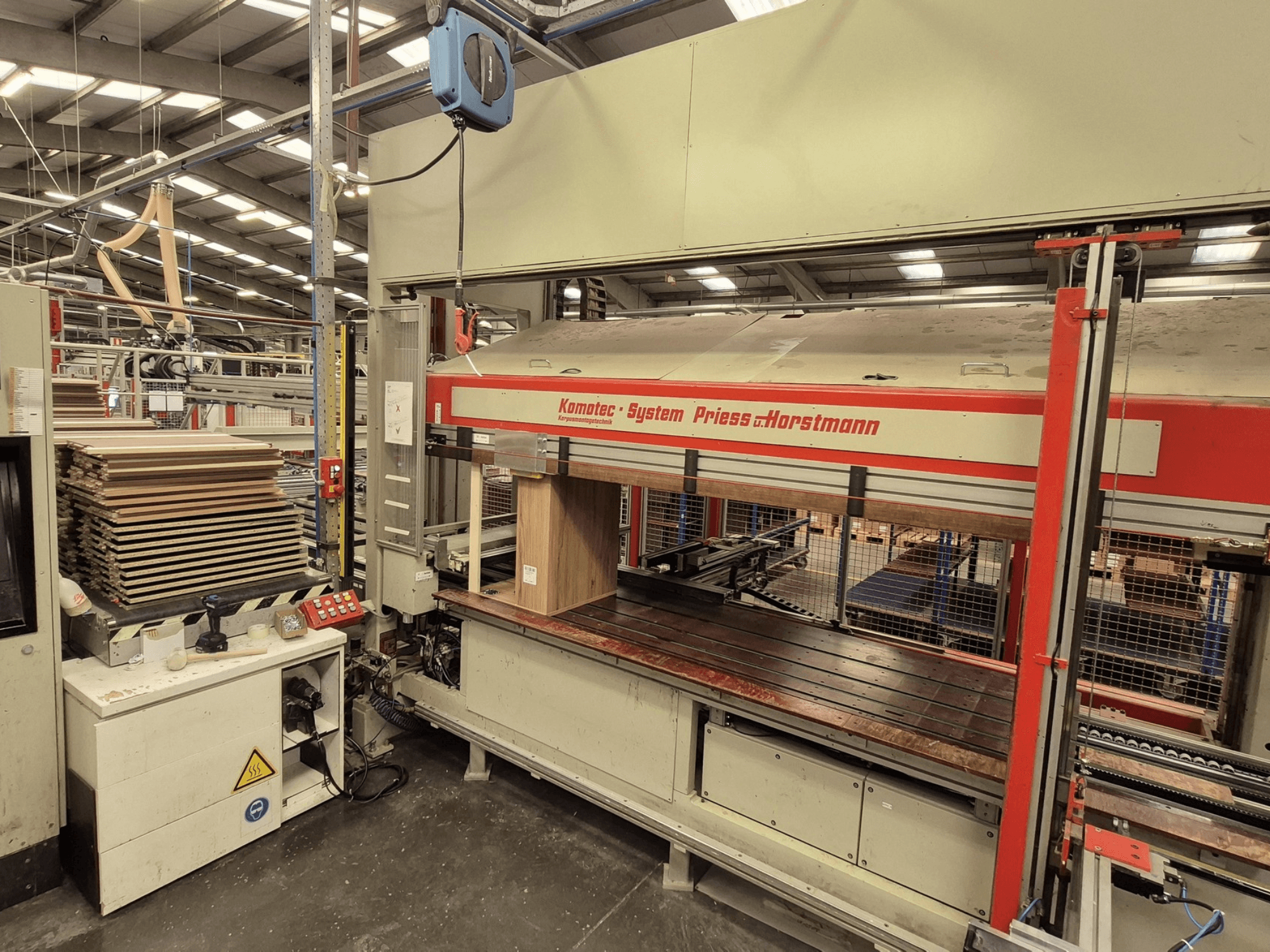

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Ruošinio matmenys

  • Spintos aukštis: 300-2500 mm

  • Spintos plotis: 300-1200 mm (mažesnį plotį galima pasiekti rankiniu būdu, naudojant užpildus)

  • Spintos gylis: 160-700 mm

  • Didžiausias šono storis: 56 mm (įskaitant jungiamąsias detales)

• Eksploataciniai reikalavimai

  • Maitinimo šaltinis: 400 V ±10 %, 50 Hz, 3 fazių, apie 10 kW

  • Suslėgtas oras: 6-7 barų, be alyvos ir sausas

  • Erdvė ir ergonomika: Mažiausias patalpos aukštis 3700 mm; darbinis aukštis 930 mm

• Vaizdinė konfigūracija (RAL spalvos)

  • Mašinos ir valdymo spinta: RAL 7032 Kieselgrau

  • Atramos ir apsaugai: RAL 3000 Feuerrot

  • Varikliai ir ištraukimo gaubtai: RAL 9005 Mattschwarz

Papildoma įranga

• Buferinė sistema

  • Ritininiai transporteriai (Roba)

    • Roba_11: ~2800 mm ilgio, 700 mm naudingojo pločio; dalomoji apvaliųjų diržų pavara; du 0,55 kW varikliai; 60 m/min; 1 fiksuotas galinis ribotuvas + 1 valdomas centrinis ribotuvas

    • Roba_12: ~2800 mm ilgis, 700 mm naudingas plotis; 0,55 kW variklis; 60 m/min; pirminis operatoriaus valdymas (paleidimas / sustabdymas, avarinis stabdymas)

    • Volai: Ø60 mm, dengtas plastiku; žingsnis 128 mm

    • Darbinis aukštis: 930 mm (±20 mm)

  • Kryžminiai transporteriai (QF)

    • QF_11 ir QF_12: 8 dantyti diržai; 0,55 kW varikliai su dažnio keitikliais

    • Greitis: 40 m/min, 50 Hz

    • Eksploatavimas: Pneumatiškai pakreipiamas (hoch schwenkbar)

    • Bendras skersinis plotis: ~ 1720 mm

• ZWA-1-CNC įrenginys

  • Ruošinio matmenys: korpuso aukštis 300-2500 mm; plotis 300-1200 mm; gylis 160-700 mm

  • Darbinis: Elektra ir suslėgtas oras tiekiami per pasroviui esantį karkaso presą

  • Darbinis aukštis: 930 mm

  • Erdvė: Minimalus patalpos aukštis 3700 mm

  • Konstrukcija: Konstrukcija: tvirtas, sukimui atsparus rėmas su tiksliomis kėlimo stalo kreipiančiosiomis
