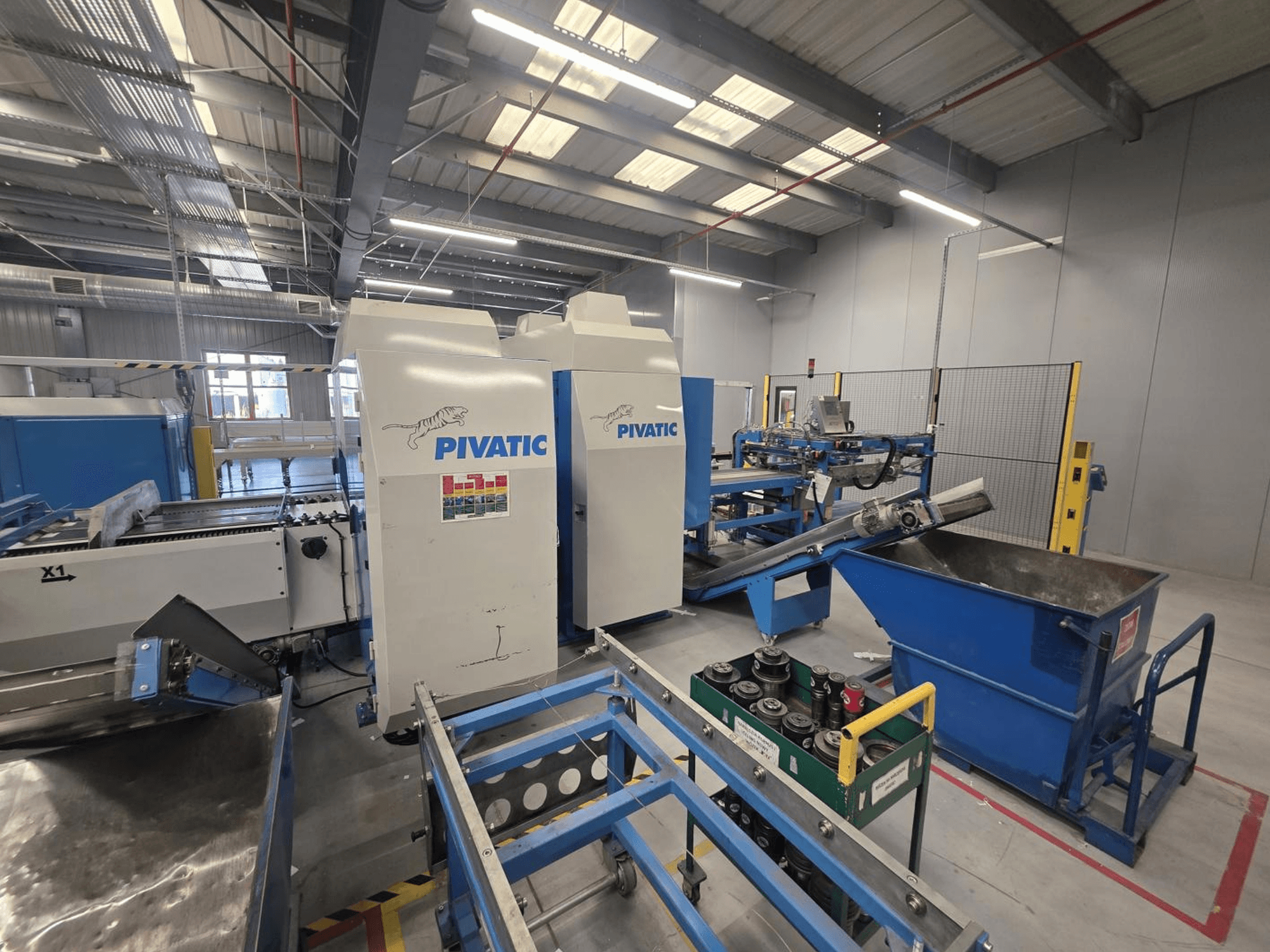

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Pritaikymas: Plokščių metalo detalių (plokščių, laikiklių, korpusų, elektros spintelių dalių ir pan.), kuriose reikia išgręžti skyles, išpjauti angas ir padaryti įpjovas, serijinė gamyba

• Proceso eiga: Rulonas → išvyniavimas → ištiesinimas → padėties nustatymas → TT štampavimas → HT štampavimas → detalių pjaustymas → iškrovimas/sukrovimas

• Techninės specifikacijos:

  • Lakšto plotis: 60–830 mm

  • Lakšto storis: 0,5–2,0 mm (galima versija iki 4,0 mm)

  • Maksimalus ritinio svoris: 5 000 kg

  • Įrengtoji galia: 20 kW

  • Maitinimas: 3 x 400 V + PE

  • Dažnis: 50 Hz

• Štampavimo sistema:

  • TT (Thick Turret): CNC štampavimas su standartiniais kasetiniais įrankiais, skirtais lanksčioms skylėms, išpjovoms ir kontūrams

  • HT (Hard Tool): Antrasis štampavimo skyrius, kuriame naudojami specialūs įrankiai pasikartojančioms operacijoms atlikti

• Reikalingas plotas:

  • Pagrindinės linijos užimamas plotas: 17,5 x 5,5 m

  • Papildoma erdvė atliekoms: 1,5 m

  • Papildoma erdvė HT sekcijai: 1,55 m

• Mašinos būklė: Visiškai veikianti ir naudojama gamybai; galima apžiūra ir bandymas

Papildoma įranga

• Įtraukta:

  • Ritinių padėties nustatymo vežimėliai

  • Ritinių išvyniotuvas

  • Lakštų ištiesinimo staklės

  • Išvyniavimo/išlyginimo įrenginio ir ritinių vežimėlių valdymo pultas

  • Pagrindinis valdymo pultas

  • Pakreipiamas konvejeris, skirtas pasirinktam gaminių iškrovimui

  • Transportavimo ir sukrovimo modulis

  • Saugos sistema su stacionariais apsaugais ir fotoelektrinėmis užtvaromis

  • Valdymo spintelė su hidrauliniu agregatu

  • Įrankių kasetų vežimėliai

  • Kietųjų įrankių transportavimo ir saugojimo stotis

• Į komplektą neįeina:

  • Štampavimo įrankiai

  • Įrankių kasetės

  • Kai kuriose nuotraukose pavaizduotas robotas
