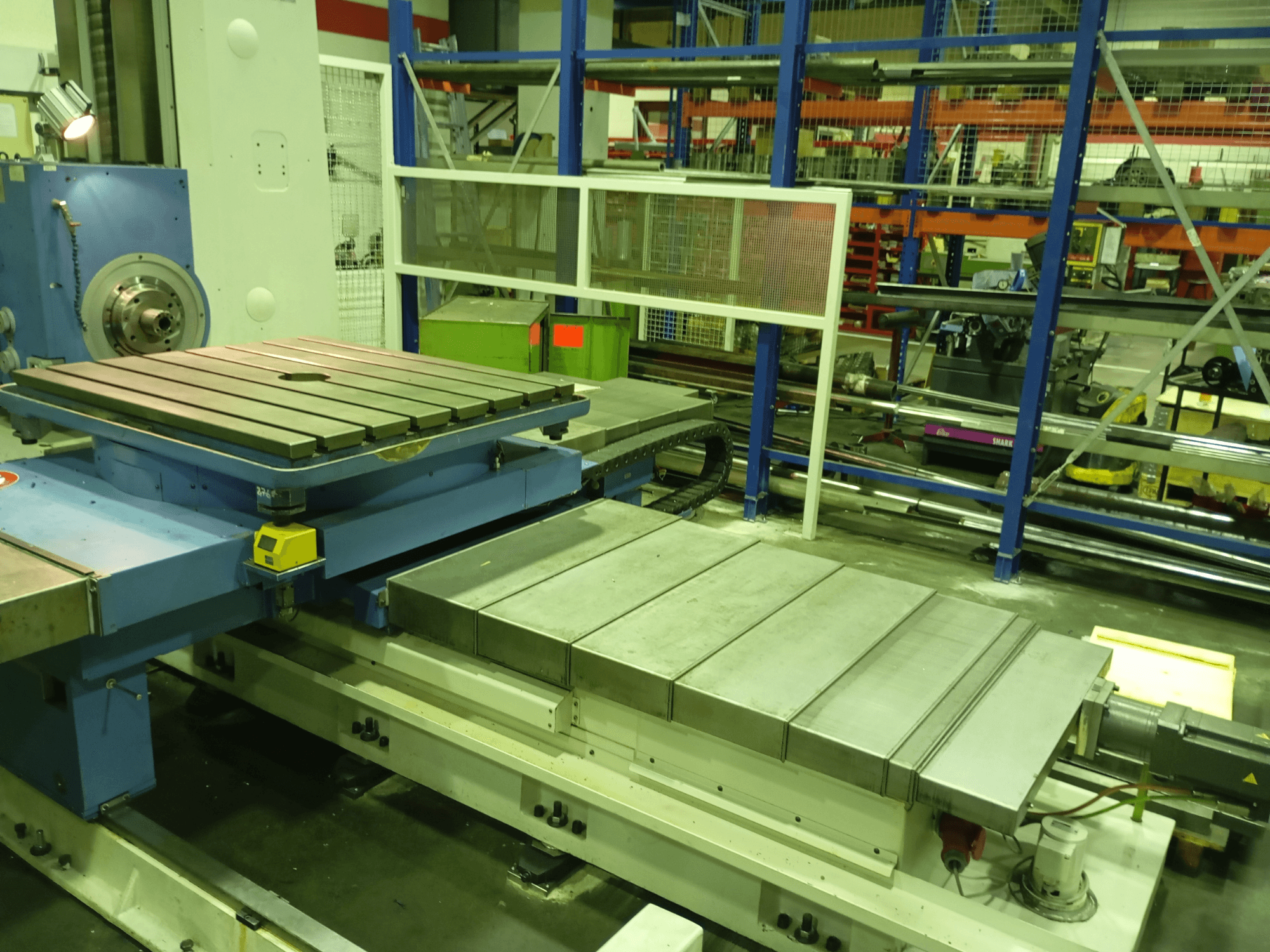

Šios 5 ašių MSC Chemnitz BFT90/5 MSC gręžimo staklės pagamintos 2009 m. Ji pasižymi dideliu 1000 x 1120 mm dydžio stalu, kurio maksimali apkrova - 2,5 t. Staklės pasižymi įspūdinga 4000 mm/min. pastūmos sparta ir 4-1600 aps/min. suklio sūkių diapazonu. Jei ieškote aukštos kokybės ištekinimo galimybių, apsvarstykite mūsų parduodamas MSC Chemnitz BFT90/5 MSC stakles. Susisiekite su mumis dėl išsamesnės informacijos.
Apžvalga
- prekės ženklas: Other
- metai: 2009
- MODELIS: BFT 90/5 TNC 320
- gamybos valandos: 3093
- naudojimo tipas: Kiti įrankiai
- vietovė: Vokietija
- mašinos tipas: Gręžimo įrenginys (Metalas)
- valdymo bloko prekės ženklas: HEIDENHAIN
Techninė informacija - Other BFT 90/5 TNC 320
Valdymo blokas
- Valdymo ženklas: HEIDENHAIN
- Valdymo modelis: TNC 320
Matmenys
- Mašinos aukštis: 3160 mm
- Mašinos ilgis: 5800 mm
- Mašinos svoris: 8900 kg
- Mašinos plotis: 3400 mm
- Stalo apkrova: 2500 kg
Judėjimas
- Ašių skaičius: 5
- X ašies eiga: 1000 mm
- Y ašies eiga: 1000 mm
- Z ašies eiga: 1800 mm
Techninės specifikacijos
- Veleno greitis: 1600 RPM
- Kūgio dydis: SK 40
Papildoma informacija
Stalo dydis: 1000 x 1120 mm
B ašis (stalo sukimasis): 360°
Pastūmos greitis (X/Y/Z): 4000 mm/min
Suklio skersmuo: 90 mm
W ašies eiga: 710 mm
Valdymo spintos matmenys (D x Š x V): 2,0 x 0,75 x 2,0 m
Temperatūros diapazonas: (0,75 x 0,75 x 0,75 x 0,75 x 0,75) 15-40 °C
Elektra: 3 fazės / 50 Hz; 380 V vardinė įtampa; 24 V valdymo įtampa
Prijungta apkrova: 40 kW
Saugiklio vardinė srovė: 100 A
Tipinės energijos sąnaudos: apie 7,5 kW
Suklio veikimo laikas: 3069 h
Įjungimo valandos: 10402 h
Bendras kapitalinis remontas: 2009
Bendroji informacija Modernizavimas
Modernizavimas apima:
Valdymo sistema: TNC 320
Naujos visų ašių pavaros
Naujas stalas
Nauja prispaudimo sistema
Nauji laikmenų blokai
Naujas rankinio valdymo blokas
Nauja aušinimo skysčio sistema
Naujas hidraulinis mazgas
30 matavimo skalių (linijinės matavimo sistemos)
Valdymo gamintojas: SK 40
CNC valdymas: TNC 320
Pilnas elektros įrangos atnaujinimas
Nauji laidai visoje staklių sistemoje
CNC sistemos integravimas (TNC 320)
Nauji įėjimai ir išėjimai (I/O)
Nauji jutikliai ir matavimo sistemos
Atnaujintos valdymo grandinės ir saugos grandinės
Moderni CNC valdymo sistema
Didesnis tikslumas dėl naujų matavimo sistemų
Didesnis patikimumas
Didesnis našumas dėl naujų pavarų
Mažesnis prastovų skaičius dėl naujų pagalbinių įrenginių
Nauja elektros dokumentacija
Atnaujintos schemos
Apima elektros energijos tiekimo, valdymo, mašinos sąsajos, operatoriaus skydelio ir pavarų sistemas
Mašinos pagrindas išlieka:
MSC Chemnitz stalo gręžimo staklės
Tipas: BFT 90/5 MSC - 5 ašys
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
